Toestelafmetingen en aansluitmaten 80 en 100 l
aroSTOR VWL B 80/5
A
543 mm
B
190 mm
C
129 mm
D
80 mm
E
22 mm
F
518 mm
H
1.065 mm
I
1.145 mm
J
350 mm
L
57 mm
M
230 mm
N
525 mm
4.5

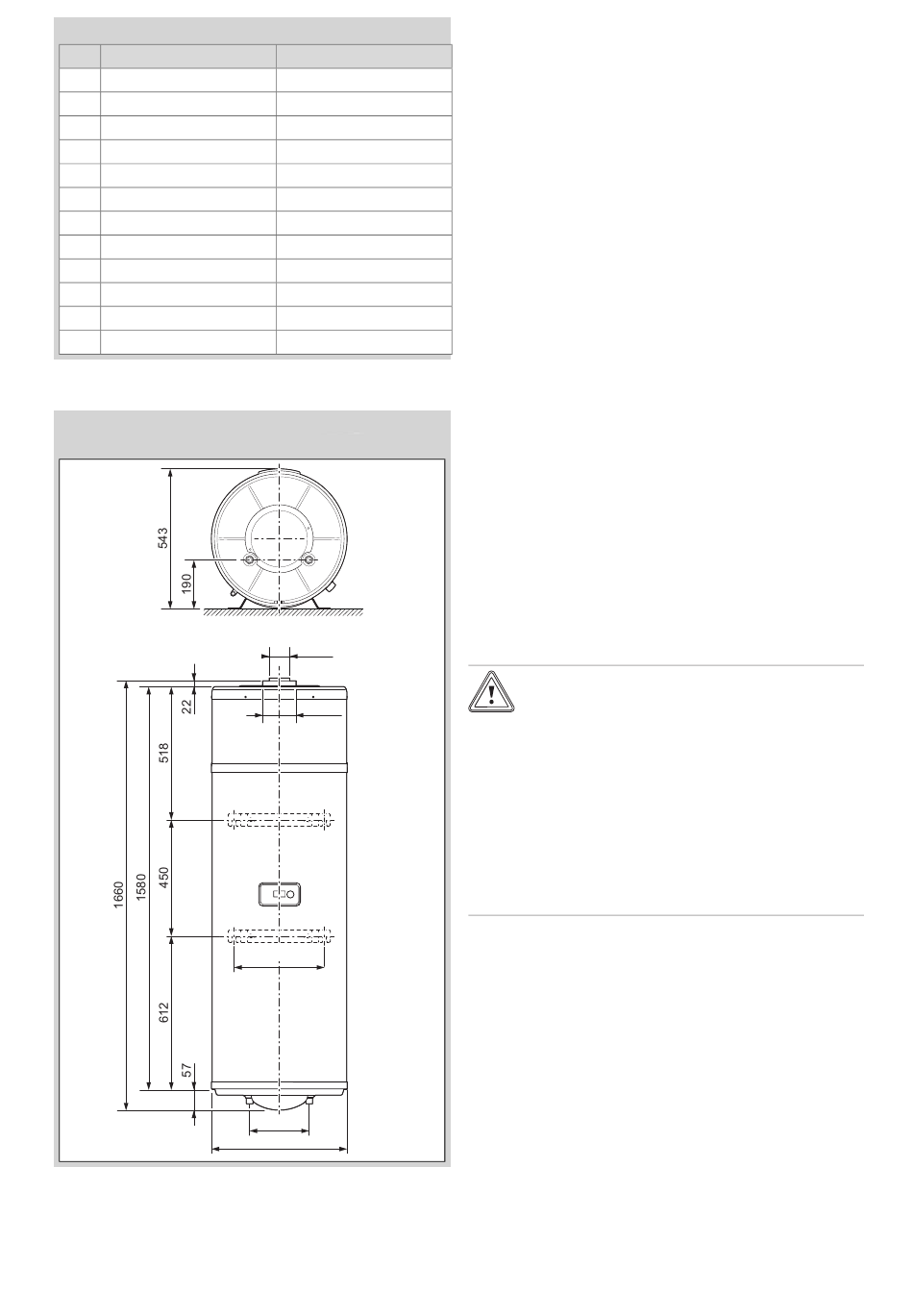

Afmetingen en aansluitmaten 150 l
Geldigheid: aroSTOR VWL B 150/5
10
aroSTOR VWL B 100/5
543 mm
190 mm
129 mm
80 mm
22 mm
518 mm
1.210 mm
1.290 mm
350 mm
57 mm
230 mm
525 mm
Ø 80
Ø 129
350
230
Ø525
4.6
Eisen aan de opstellingsplaats
▶
Kies een droge kamer die altijd vorstvrij is, die de maxi-
male opstelhoogte niet overschrijdt en die de toegestane
omgevingstemperatuur niet onder- of overschrijdt.
▶
Als het product onafhankelijk van de omgevingslucht
gebruikt wordt, moet een afstand van minstens 500 m
tot een kuststrook worden aangehouden.
▶
Stel het product niet op in de buurt van een ander ap-
paraat dat het product zou kunnen beschadigen (bijv.
naast een apparaat dat damp en vetten vrijmaakt) of in
een ruimte met hoge stofbelasting of in een corrosiebe-
vorderende omgeving.
▶
Stel het product op met voldoende vrije ruimte, om on-
derhoudswerkzaamheden en reparaties te kunnen uit-
voeren.
▶
Wij adviseren om minimaal 300 mm boven en onder het
product ruimte over te laten, om de bovenste klep te kun-
nen verwijderen en onderhoudswerkzaamheden aan de
magnesiumbeschermingsanode en de elektrische hulp-
verwarming te kunnen uitvoeren.
▶
Houd er bij de keuze van de opstelplaats rekening mee
dat de warmtepomp tijdens het gebruik trillingen aan de
bodem of aan in de buurt liggende wanden kan overbren-
gen.
▶
Stel het product omwille van het geluidscomfort niet in de
buurt van slaapkamers op.
4.7
Montagesjabloon gebruiken
▶
Gebruik de montagesjabloon om de plaatsen vast te leg-
gen waar u gaten moet boren en doorbraken moet ma-
ken.
4.8
Product ophangen
Opgelet!
Gevaar voor verwondingen door kanteling
van het product!
Zolang het product niet correct aan de wand
is bevestigd, kan niet worden uitgesloten dat
het product kantelt.
▶
Bevestig het product aan de hand van de
4 bevestigingspunten aan de wand.
▶
Controleer of de moeren correct zijn aan-
gedraaid. Na het aandraaien moeten de
stifttappen boven de moeren uitsteken.
1.
Controleer of de muur voor het bedrijfsgewicht van het
product voldoende draagvermogen heeft.
Installatie- en onderhoudshandleiding 0020285053_03
