aroSTOR VWL B 80/5
F
1.263,85 mm
G
min. 300 mm

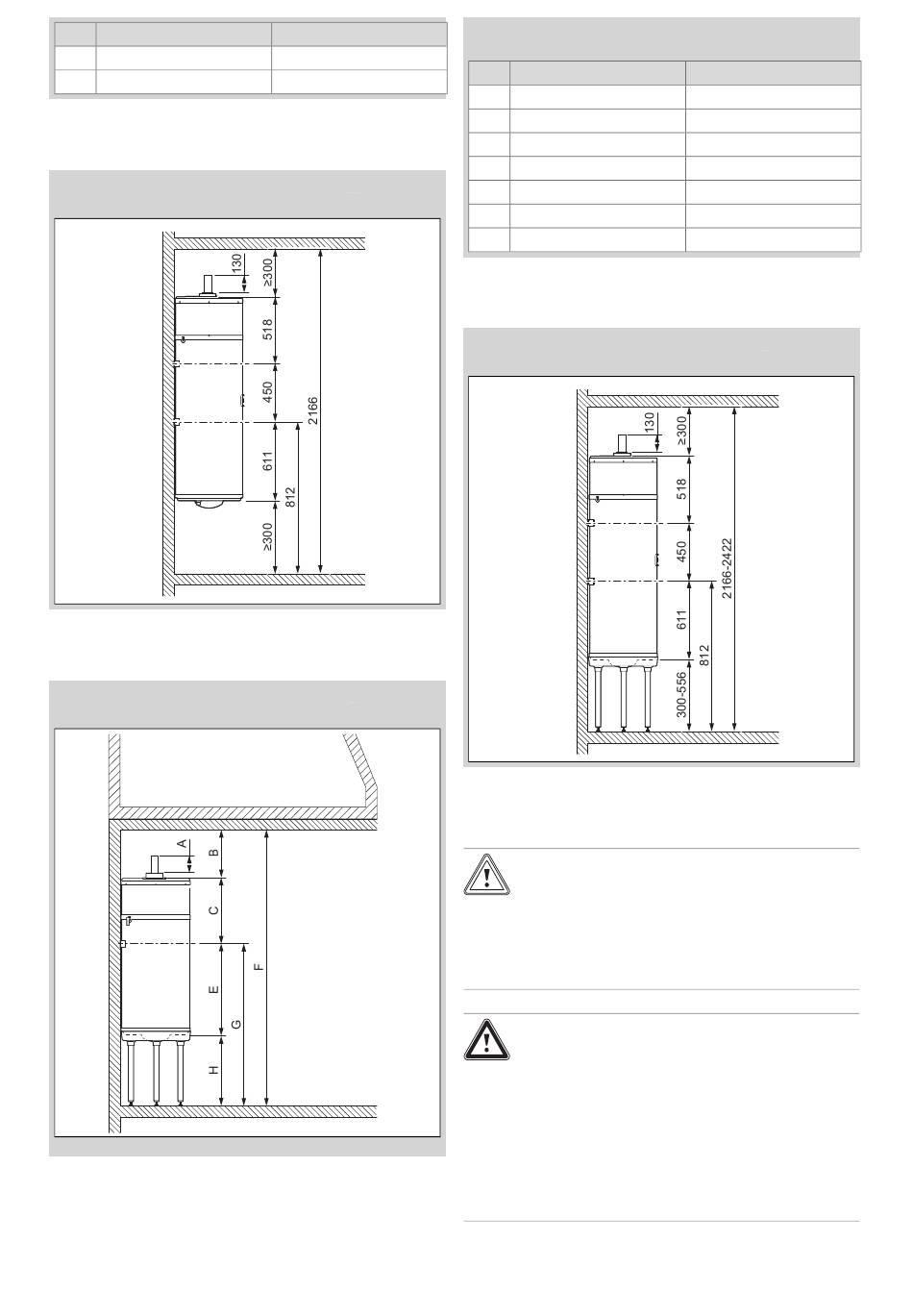

5.1.4.2 Afmetingen van een systeem zonder buizen
en zonder driepotige standaard 150 l
Geldigheid: aroSTOR VWL B 150/5
5.1.4.3 Afmetingen van een systeem zonder buizen
met driepotige standaard 80 en 100 l
Geldigheid: aroSTOR VWL B 80/5 OF aroSTOR VWL B 100/5
0020285053_03 Installatie- en onderhoudshandleiding
aroSTOR VWL B 100/5
1.263,85 mm
min. 300 mm
Afmetingen van een systeem zonder buizen met
driepotige standaard
aroSTOR VWL B 80/5
A
130 mm
B
300 mm
C
518 mm
E
545,5 mm
F
1.651 mm
G
1.263,85 mm
H
300-556 mm
5.1.4.4 Afmetingen van een systeem zonder buizen
en met driepotige standaard 150 l
Geldigheid: aroSTOR VWL B 150/5
5.2
Wateraansluitingen installeren
5.2.1
Hydraulische installatie
Opgelet!
Kans op materiële schade door warmte-
overdracht bij het solderen!
▶
Soldeer aan aansluitstukken alleen, zo-
lang de aansluitstukken nog niet met de
onderhoudskranen zijn vastgeschroefd.
Waarschuwing!
Gevaar voor schade aan de gezondheid
door verontreinigingen in het drinkwater!
Afdichtingsresten, vuil of andere resten in
de leidingen kunnen de drinkwaterkwaliteit
verslechteren.
▶
Spoel alle koud- en warmwaterleidingen
grondig uit vooraleer u het product instal-
leert.
aroSTOR VWL B 100/5
130 mm
300 mm
518 mm
690,5 mm
1.796 mm
1.263,85 mm
300-556 mm
19
