Gebruik vlakke afdichtingen.
5.2.2
Veiligheidsgroep installeren
Geldigheid: Nederland OF België
1.
Installeer in de koudwaterleiding een toegestane vei-
ligheidsgroep (niet meegeleverd) om ervoor te zor-
gen dat de toegestane bedrijfsdruk niet overschreden
wordt.
–
Veiligheidsgroep: 0,6 MPa (6,0 bar)
2.
Installeer de veiligheidsgroep zo dicht mogelijk tegen
de koudwateringang van het product.
3.
Zorg ervoor dat de koudwateringang niet gehinderd
wordt door een onderdeel (schuif, drukregelaar etc.).
4.
Zorg ervoor dat de aftapvoorziening van de veilig-
heidsgroep niet verstopt is.
Aanwijzing
De aftapvoorziening van de veiligheids-
groep moet voldoen aan de richtlijnen van
de algemeen geldige voorschriften.
5.
Plaats de slang van de veiligheidsklep op een tegen
vorst beschermde plaats. Plaats de slang met ver-
val en zodanig, dat hij vrij in een trechter uitmondt
(20 mm afstand). De afvoer moet zichtbaar zijn.
6.
Als de koudwatertoevoerdruk hoger dan 0,5 MPa (5,0
bar) is, moet u een drukregelaar voor de veiligheids-
groep in de koudwateringang installeren.
–
Aanbevolen druk: 0,4 ... 0,5 MPa (4,0 ... 5,0 bar)
7.
Installeer een afsluitkraan voor de veiligheidsgroep.
5.2.3
Roestvorming en verkalking vermijden
Geldigheid: Nederland OF België
1.
Gebruik voor het warmwatercircuit alleen de volgende
materialen, die geschikt zijn voor drinkwater.
–
Koper
–
Roestvrij staal
–
Messing
–
Polyethyleen
2.
Sluit de watervoerende leidingen met diëlektrische
aansluitingen (zelf te monteren) aan, om galvanische
bruggen te vermijden.
3.
Neem de geldende normen, vooral m.b.t. hygiëne-
voorschriften en drukveiligheid, in acht.
4.
Installeer geschikte thermostatische mengkranen en
kies de warmwatertemperatuur zo, dat niemand in
gevaar wordt gebracht, om verbrandingsgevaar door
te heet warm water te vermijden.
5.
Wanneer de waterhardheid te hoog is, dan moet u
het water met een ontharder behandelen conform de
algemeen geldende voorschriften.
20

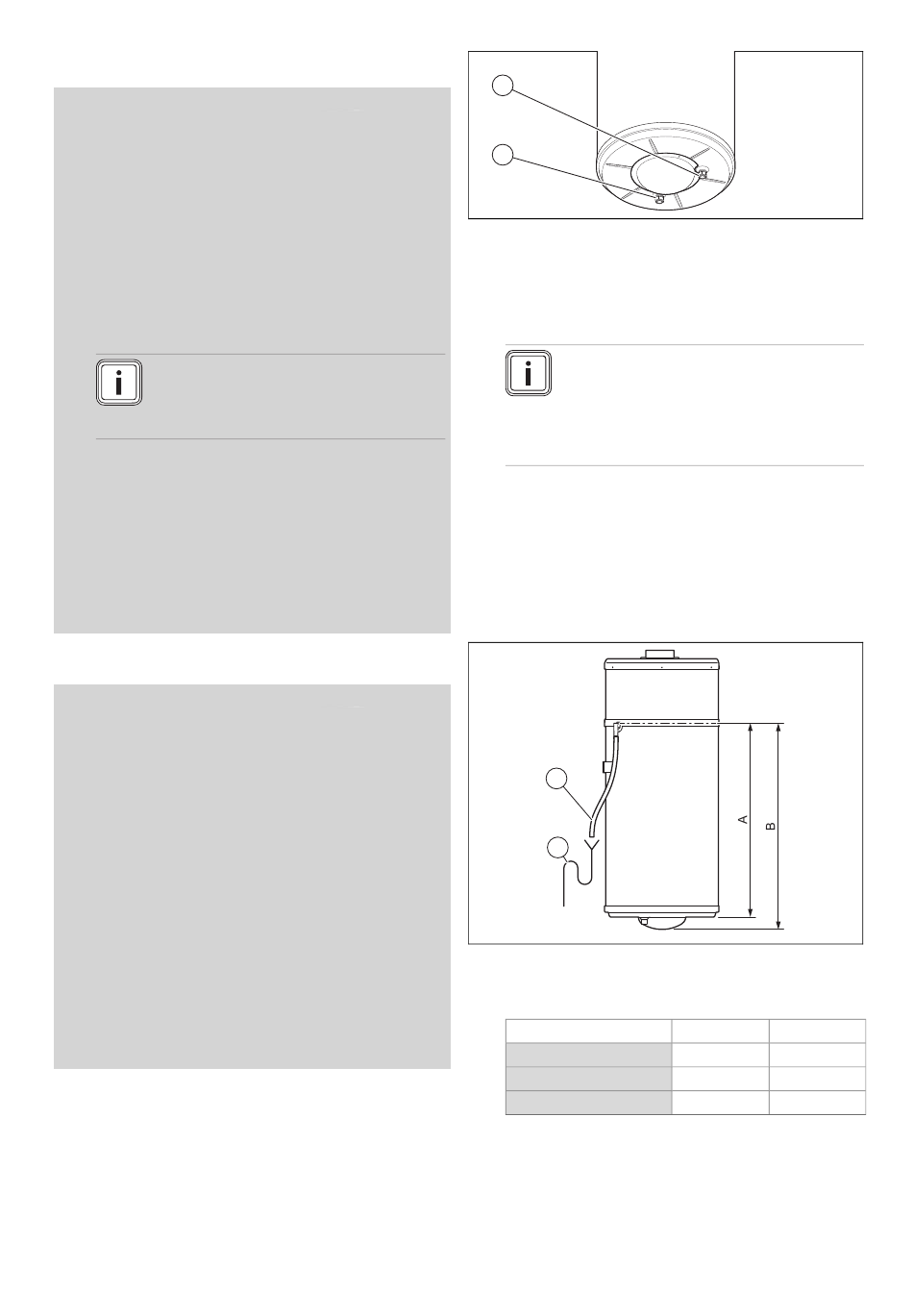

5.2.4
Boiler aansluiten
2
1
1.
Gebruik voor de aansluiting van de watervoerende lei-
dingen alleen diëlektrische aansluitingen (zelf te mon-
teren), om de galvanische scheiding te garanderen.
–
Aanhaalmoment van de wateraansluitingen:
≤ 30 Nm
Aanwijzing
De lengte van de leidingen moet zo gering
mogelijk zijn. De leidingen moeten over
voorgeschreven warmte-isolatie beschik-
ken, warmteverlies en condensatie te ver-
mijden.
2.
Sluit de koudwaterleiding op (2) aan.
3.
Sluit de warmwateraanvoer op (1) aan.
4.
Voer een dichtheidscontrole van alle aansluitingen uit.
5.2.5
Condensafvoerleiding aansluiten
1.
Neem de plaatselijk geldende regels en voorschriften
m.b.t. condensafvoer in acht.
1
2
2.
Verbind de condensafvoerleiding (1) met een voorgeïn-
stalleerde afvoersifon (2).
Afmetingen
aroSTOR VWL B 80/5
aroSTOR VWL B 100/5
aroSTOR VWL B 150/5
3.
Plaats de condensafvoerleiding met verval en zonder
knikpunten.
4.
Vul de afvoersifon met water.
5.
Laat een kleine afstand vrij tussen het einde van de
condensafvoerleiding en de afvoersifon.
6.
Zorg ervoor dat de condensafvoerleiding niet luchtdicht
met de afvoersifon verbonden is.
Installatie- en onderhoudshandleiding 0020285053_03
A
B
748 mm
805 mm
893 mm
950 mm
1.118 mm
1.175 mm
