5.1.2

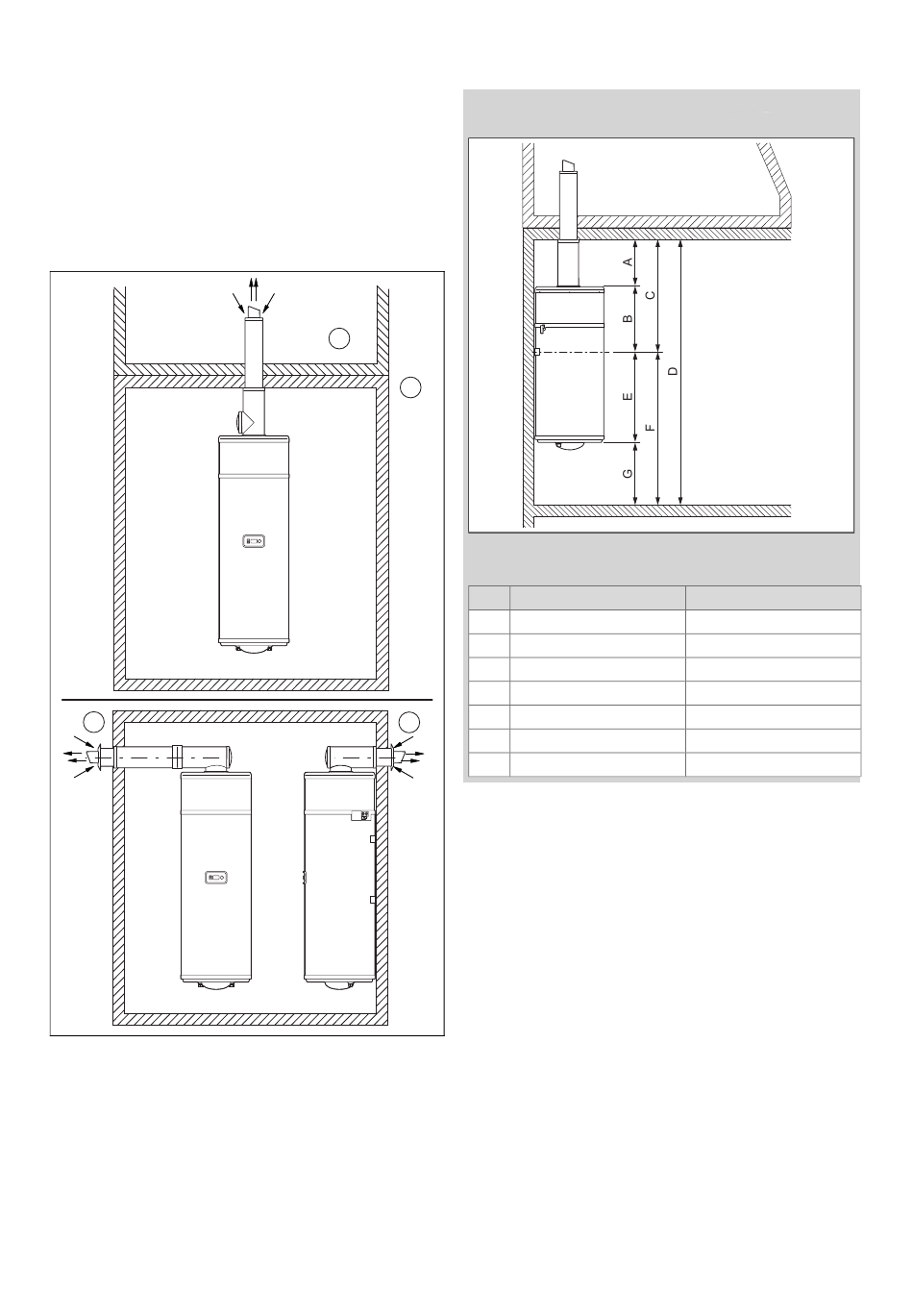

Installatie van een systeem met
warmtegeïsoleerde concentrische VLT/VGA
Volledig leidingsysteem
Luchtaanzuiging en -uitlaat liggen buiten het verwarmde
ruimtevolume.
Deze installatie is geschikt voor kamers met geringe afmetin-
gen (voorraadkamer, bergruimte enz.).
Deze configuratie voorkomt afkoelen van de kamer en beïn-
vloedt de ventilatie niet.
▶
Controleer of de hierboven afgebeelde buisconfiguraties
afhankelijk van de plafondhoogte mogelijk zijn.
1
Volledig leidingsysteem
1
Buiten
2
Binnen (verwarmd of
niet verwarmd)
0020285053_03 Installatie- en onderhoudshandleiding
2
1
1
3
Binnenbereik (niet
verwarmd)
5.1.2.1 Afmetingen van een systeem met verticale
warmtegeïsoleerde concentrische VLT/VGA
80 en 100 l
Geldigheid: aroSTOR VWL B 80/5 OF aroSTOR VWL B 100/5
Afmetingen van een systeem met verticale warm-
tegeïsoleerde concentrische VLT/VGA
aroSTOR VWL B 80/5
A
300 mm
B
518 mm
C
805,5 mm
D
1.650 mm
E
545,5 mm
F
1.261,5 mm
G
min. 300 mm
aroSTOR VWL B 100/5
300 mm
518 mm
808,5 mm
1.796 mm
691 mm
1.261,5 mm
min. 300 mm
13
