2.5.1
Schema van het koudemiddelcircuit
75 %
+2 °C
–2 °C
1

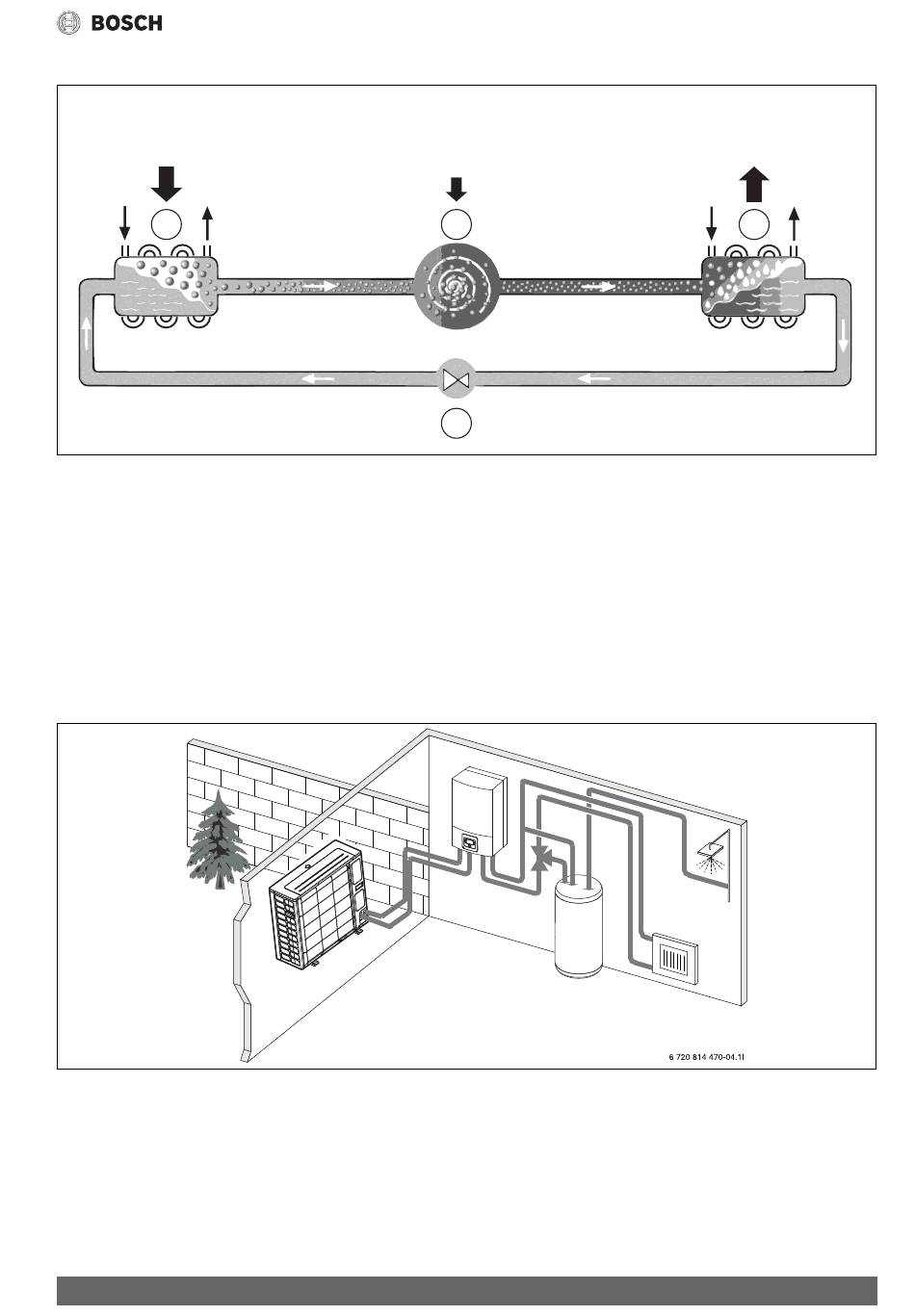

Afb. 1
Werkingsprincipe van het koelmiddelcircuit in de warmtepomp
[1]
Verdamper
[2]
Compressor
[3]
Condensor
[4]
Expansieventiel
2.6
Binneneenheid
De binneneenheid is bedoeld om de uit de warmtepompbuiteneenheid
ODU Split komende warmte over de cv-installatie en de boiler te verde-
len. De circulatiepomp in de binneneenheid is toerentalgeregeld, zodat
het toerental bij geringe vraag automatische wordt verminderd. Daar-
door daalt het energieverbruik.
Wanneer de warmtevraag bij lagere buitentemperaturen hoger is, kan
een bijverwarming nodig zijn. Bijverwarmingen kunnen geïntegreerd zijn
Afb. 2
Warmtepomp buiteneenheid, binneneenheid AWES met elektri-
sche bijverwarming, externe boiler
Compress 3000 AWES – 6720893012 (2019/07)
0 °C
–4,5 °C
25 %
2
88 °C
4
uitgevoerd en worden via de bedieningseenheid in de binneneenheid in-
of uitgeschakeld. Wanneer de warmtepomp in bedrijf is, genereert de
elektrische bijverwarming alleen het verschil tussen het warmtepomp-
vermogen en de benodigde warmte. Zodra de warmtepomp het benodig-
de cv-vermogen weer alleen opbrengt, wordt de bijverwarming
automatisch uitgeschakeld.
AWES
Wanneer de buiteneenheid met de binneneenheidAWES wordt gecombi-
neerd en via de warmtepomp warm water moet worden gegenereerd,
dan moet een externe boiler worden aangesloten. Het omschakelen tus-
sen verwarming en warm water wordt dan met een externe 3-wegklep
gerealiseerd. De geïntegreerde elektrische bijverwarming in de binnen-
eenheid wordt naar behoefte gestart.
Productbeschrijving
100 %
+27 °C
+35 °C
3
50 °C
5
