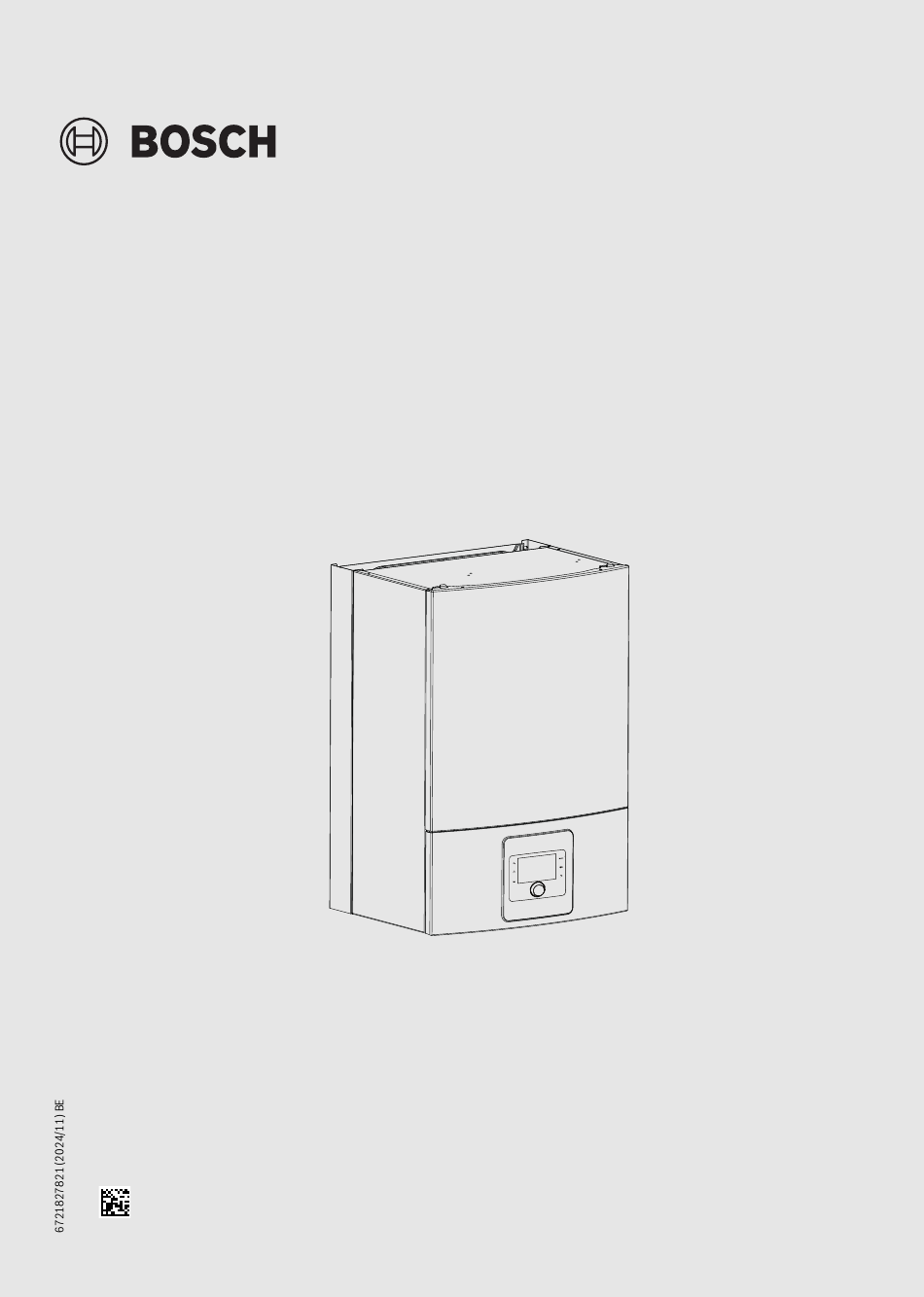

  • Pagina 1 Installatiehandleiding Binneneenheid voor lucht-water-warmtepomp Compress 3400i AWS CS3400iAWS 10 B...

  • Pagina 2: Inhoudsopgave

    Bedrijfsdruk van de cv-installatie instellen ..21 Werkingscontrole ......21 Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 3: Toelichting Bij De Symbolen En Veiligheidsinstructies

    ▶ Wanneer koelmiddel ontsnapt, geen onderdelen van het lucht-water- het servicehandboek. systeem aanraken. Volg de instructies van de bedieningshandleiding voor ▶ Voorkom huid- of oogcontact met het koelmiddel. het gebruik. ▶ Schakel bij huid- of oogcontact met het koelmiddel een arts in. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 4: Koelmiddel

    ▶ pH-waarde na > 3 maanden bedrijf controleren. Ideaal is bij het eer- – Aardverbinding is gewaarborgd. ste onderhoud. ▶ Sluit geen elektrische voeding aan op het circuit indien een fout is ge- constateerd die de veiligheid in gevaar kan brengen. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 5: Antivries

    In plaats van de waterbehandeling kan ook een systeemscheiding direct Afdichtmiddelen in het CV-water kunnen afzettingen in de warmtepro- achter de warmteproducent met behulp van een warmtewisselaar wor- ducent veroorzaken, daarom wordt gebruik daarvan afgeraden. den uitgevoerd. Vermijden van corrosie Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 6: Productbeschrijving

    Informatie over de binneneenheid Warmwatertemperatuursensor De AWS B binneneenheden zijn bedoeld voor de installatie in een ge- Zak met connectoren voor de installatiemodule bouw en aansluiting op een buiteneenheid. Buitentemperatuursensor Schroeven (x2) en pluggen (x2) voor bevestigingshoek Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 7: Typeplaat

    Aanvoer naar bijverwarming Aanvoer van bijverwarming Retour van de verwarmingssysteem [10] Kabeldoorvoeren voor sensoren, CAN-BUS en EMS-BUS [11] Kabeldoorvoer voor stroomvoorziening [12] Koelmiddel naar buiteneenheid (vloeistof) [13] Koelmiddel in van buiteneenheid (gas) [14] Overdrukafvoer en condensaatafvoer Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 8: Productafmetingen En Minimale Afstanden

    ▶ Installeer de binneneenheid niet in badkamers of buiten. dat de ruimte niet luchtdicht is door een luchtinlaat uit te voeren op een hoogte die lager ligt dan de onderkant van de binneneen- heid. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 9: Aanwijzing Voor Montage Van De Binneneenheid

    Stof, vreemde objecten en vocht in de koudemiddelleidingen kunnen de oliekwaliteit beïnvloeden of uitval van de compressor veroorzaken. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 10: Transport En Opslag

    5. Binneneenheid op het verwarmingssysteem aansluiten. 6. Boiler aansluiten, vullen en ontluchten (indien geïnstalleerd). 7. Vóór de bedrijfsstart de cv-installatie vullen. 8. Ontlucht de cv-installatie. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 11: Monteren Van De Lekbak

    3. Sluit de koudemiddelleiding (vloeistof) van de buiteneenheid aan op [10]. 4. Sluit de retourleiding naar de externe bijverwarming aan op [6]. 5. Sluit de aanvoerleiding van de externe bijverwarming aan op [8]. 6. Sluit de aanvoerleiding van de cv-installatie aan op [5]. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 12: Vullen Van De Buiteneenheid, Binneneenheid En Verwarmingssysteem

    Vullen van de buiteneenheid, binneneenheid en verwar- mingssysteem Spoel eerst het verwarmingssysteem. Wanneer de boiler is aangesloten op het systeem, moet deze worden gevuld met water en ook worden ge- spoeld. Vul vervolgens het verwarmingssysteem. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 13: Primaire Circulatiepomp (Pc0)

    10.Vulventiel VW2 sluiten. 11.Slang van VC2 aftrekken. 12. Hoofdstuk 6.2. 5.5.3 Primaire circulatiepomp (PC0) De PC0 circulatiepomp (geïntegreerd in CS3400iAWS 10 B) is uitgerust met een PWM-regeling (toerentalgeregeld). De pompinstellingen wor- Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 14: Elektrische Aansluiting

    230 V. Installeer de kabels tot deze het front van het toestel berei- ken. ▶ Sluit de fase, nul en aarde aan op de betreffende klemmenblokken zoals gespecificeerd in hoofdstuk 5.6.9. ▶ Bevestig de kabelbinders. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 15: Aansluiting Voor De Installatieprintplaat Voor De Binneneenheid Met Mengkraan Voor Externe Bijverwarming

    Contact op de component of relais dat wordt aangesloten op deze in- [EM0] Vraag voor externe bijverwarming (aan/uit) gang moet geschikt zijn voor 5 V en 1 mA. [PW2] Warmwatercirculatiepomp [PK2] Relais-uitgang koeling, 230 V~ [VW1]Warm water 3-weg omschakelventiel Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 16: Can-Bus

    ▶ Gebruik kabels met een minimale doorsnede van 0,5 mm ▶ Bij externe inductieve invloeden (bijvoorbeeld van PV-installaties) afgeschermde kabel gebruiken. Sluit slechts één uiteinde van de ka- belafscherming aan op de aarde. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 17: Temperatuursensor Monteren

    De functies, die door de externe ingangen worden geactiveerd, worden in de handleidingen van de bedieningseenheid beschreven. De externe ingang wordt op een handmatige schakelaar of een besturing met 5 V-relaisuitgang aangesloten. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 18: Schakelschema Van De Installatieprintplaat, Externe Bijverwarming In-/Uitschakelen

    Schakelaar externe bijverwarming EM0 aan/uit Maximale belasting voor relaisuitgangen: 2 A, cos φ > 0,4. Bij ho- gere belastingen of wanneer de externe bijverwarming potenti- aalvrij wordt geactiveerd, moet een tussenrelais worden geïnstalleerd. Externe bijverwarming Olie Elektrisch Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 19: Schakelschema Van De Installatieprintplaat, Alarm Voor Externe Bijverwarming

    [1b] aansluiten (schakelschema ). Startsignaal voor de externe bijverwarming Voor de uitgang EM0 (elektrisch schema  afb. 5.6.2) geldt het volgen- ▶ Maximale last op 230 Volt-signaaluitgang: 2 A, cos φ > 0,4. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 20: In Bedrijf Nemen

    OPMERKING Materiële schade door vorst! De bijverwarming kan door vorst beschadigd raken. ▶ Start het toestel niet als de mogelijkheid bestaat dat het water in de bijverwarming bevroren is. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 21: Ontluchten Van De Binneneenheid

    (eventueel de instelling voor CV-bedrijf uit bij hogere buiten- 10.Tevens via de andere beluchtingsventielen het cv-systeem ontluch- temperatuur veranderen). ten (bijvoorbeeld radiatoren). ▶ Controleer, of de buiteneenheid start. ▶ Waarborg, dat geen actuele alarmen aanwezig zijn (zie handleiding van de bedieningseenheid). -of- Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 22: Bedrijfstemperaturen

    GEVAAR ▶ Schroef de dop weer op (met de hand). Gevaar voor elektrische schokken! ▶ Open het ventiel (5). ▶ Schakel, voordat werkzaamheden aan de elektrische installatie wor- den uitgevoerd, de hoofdvoeding uit. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 23: Vervang Componenten

    7. Open de vulkraan VW2 om water de leiding in te laten, die naar de binneneenheid gaat. 8. De vulprocedure net zo lang voortzetten tot uit de afvoer alleen water naar buiten komt en de binneneenheid geen luchtbellen meer bevat. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 24: Kamertemperatuurgestuurde Regelaar

    • Tot 20 m kabellengte: 0,75 tot 1,50 mm • Tot 30 m kabellengte: 1,0 tot 1,50 mm Maximale belasting aan relaisuitgangen: 2 A, cosφ > 0,4. Bij een hogere belasting is het gebruik van een tussenrelais nodig. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 25: Boilertemperatuursensor Tw1

    Voor systeemoplossingen met een boiler is een omschakelventiel nodig (VW1). Sluit het omschakelventiel VW1 aan op de installatiemodule in de binneneenheid op aansluitklem VW1 (afb. 22). 0010025633-002 Afb. 22 Aansluiting van het omschakelventiel VW1 op de installatiemo- dule Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 26: Warmwatercirculatiepomp Pw2 (Toebehoren)

    – Stel eventueel inschakeltemperatuur, inschakelvertraging, ver- schil tussen kamertemperatuur en dauwpunt en minimale aan- voertemperatuur in. ▶ Schakel vloerverwarmingscircuits in vochtige ruimten uit (bijvoor- beeld badkamer en keuken), eventueel via relaisuitgang PK2 aanstu- ren. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 27: Condenserend Koelbedrijf Met Ventilatorconvectoren

    ▶ Installeer de zwembadmengkraan in de retour naar de binneneen- heid (zoals getoond in de voorbeeldafbeelding voor de zwembadin- stallatie). ▶ Monteer het aansluitstuk in de aanvoer van de binneneenheid voor de bypass. ▶ Monteer de zwembadmengkraan niet als cv-circuit in de installatie. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 28: Aansluiten En Bevestigen Van De Houder Voor Em1Draadloze Module

    U vindt informatie over de EM1Draadloze module, de wifi aansluiting, het maken van verbinding met het internet en integratie van toebehoren in de Bosch HomeCom Easy app en op de verpakking van de EM1Draad- loze module. • Om optimale ontvangst te waarborgen, is de houder bevestigd op de bovenmantel van de binneneenheid met een magneet of op een wand naast de binneneenheid.

  • Pagina 29: Milieubescherming En Recyclage

    Milieubescherming en recyclage Milieubescherming en recyclage Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn even belangrijke doelen voor ons. Wetten en voorschriften op het gebied van de milieubescherming worden strikt gerespecteerd. Ter bescherming van het milieu gebruiken wij, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en ma- terialen.

  • Pagina 30: Technische Gegevens

    Bepaalde installatieconfiguraties hebben toebehoren nodig (buffervat, Afb. 32 Capaciteitscurve van de primaire circulatiepomp (PC0) 3-wegklep, mengkraan, circulatiepomp). Wanneer een cv-pomp (PC1) is geïnstalleerd, wordt deze door de regelaar in de binneneenheid aange- stuurd. De volgende tabel toont verschillende systeemoplossingen: Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 31: Systeemoplossing

    Door deze maatregelen bespaart u kosten en voorkomt u, dat het grote volume van het toestel alleen voor de thermische desinfectie op tempe- Bij de volgende situaties moet u een flensverwarming in de boiler instal- ratuur wordt gebracht. leren: Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 32: Bypass Van Het Verwarmingssysteem

    Diameter aanvoerleiding Diameter retourleiding CS3400iA WS 4-10 OR-S Tabel 12 Leidingdiameter en bypass-lengte Afb. 36 Bypass Bypass, rechte uitvoering 0010036802-001 Bypass, U-vorm uitvoering Afb. 34 Binneneenheid met cv-circuit en warmwaterbereiding Bypass Diameter aanvoerleiding Diameter retourleiding Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 33: Systeem Met Een Externe Bijverwarming, Warmwater- En Cv-Circuit Zonder Bypass En Mengventiel

    [1]In de binneneenheid geïnstalleerd [5] Gemonteerd op de wand [7] Geïnstalleerd in de externe bijverwarming Het hydraulisch systeem is alleen bedoeld voor verwarmingssystemen die voldoen aan de voorwaarden voor wat betreft aanvoer, volume en drukverlies. Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 34: Systeem Met Een Externe Bijverwarming, Warmwater- En Cv-Circuit Met Bypass En Met Of Zonder Mengventiel

    [1]In de binneneenheid geïnstalleerd [4] Gemonteerd in het station en op de wand [5] Gemonteerd op de wand [7] Geïnstalleerd in de externe bijverwarming PC1 en bypass zijn in dit hydraulisch systeem niet nodig ( hoofdstuk 11.3.1). Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 35: Systeem Met Een Externe Bijverwarming, Buffervat, Warmwater- En Cv-Circuit Met Bypass En Met Of Zonder Mengventiel

    Afb. 39 Buiteneenheid met binneneenheid en twee cv-circuits [1]In de binneneenheid geïnstalleerd. [5] Gemonteerd op de wand. [7] Geïnstalleerd in de externe bijverwarming PC1 en bypass zijn in dit hydraulisch systeem niet nodig ( hoofdstuk 11.3.1). Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 36: Toelichting Van De Symbolen

    Tabel 13 Hydraulische symbolen 11.4 Schakelschema 11.4.1 Installatieprintplaat voor de binneneenheid met mengkraan voor externe bijverwarming schokken veroorzaken. GEVAAR ▶ Open de installatiemodule nooit. Risico door elektrische schok! Openen van de installatiemodule kan lichamelijk letsel door elektrische Compress 3400i AWS – 6721827821 (2024/11)
  • Pagina 37 Maximale belasting voor CUHP inst.: 6,3 A [Buzzer] Alarmzoemer (toebehoren) [EM0] Vraag voor externe bijverwarming (aan/uit) [PC0 PWM]PWM-signaal, primaire circulatiepomp [JR1] Gasdruksensor koelmiddel [VM0] Open/dicht-mengventiel [EW1]Vraag voor externe bijverwarming in boiler [PW2]Warmwatercirculatiepomp [EA1] Verwarmingskabel (toebehoren buiteneenheid) Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 38: Can & Ems Bus

    Afb. 41 CAN en EMS aansluitingen Doorgetrokken lijn = fabrieksaansluiting Kamertemperatuurgestuurde regelaar (toebehoren) Stippellijn = aangesloten tijdens installatie: EMS-module (toebehoren) Binneneenheid Connect-Key K 30 RF (toebehoren) Buiteneenheid Buiteneenheid Bedieningseenheid (gebruikersinterface) Aansluitklemmen buiteneenheid Instelling schakelaars (A=0, P=3) Installatiemodule Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 39: Schakelschema Voor 230 V~ Elektrische Bijverwarming, 230 V~ Buiteneenheid

    Technische gegevens 11.4.3 Schakelschema voor 230 V~ elektrische bijverwarming, 230 V~ buiteneenheid 230V~ 0-10V~ 0010040238-002 Afb. 42 Elektrisch schema Hoofdverdeler Binneneenheid Buiteneenheid 230 V~ Externe bijverwarming [PC1] Circulatiepomp cv-installatie [T0] Aanvoertemperatuursensor [T1] Buitentemperatuursensor Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 40: 230 V~ Binneneenheid Met 230 V~ Buiteneenheid

    11.4.4 230 V~ binneneenheid met 230 V~ buiteneenheid 0010037013-004 Afb. 43 Binneneenheid met 230 V~ buiteneenheid Aansluitklemmen binneneenheid EMS-module (toebehoren) Voedingsspanning voor installatieprintplaat CAN-bus Buiteneenheid Aansluitklemmen buiteneenheid 230 V 1N ~ voedingsspanning van de hoofdverdeler naar de bui- teneenheid Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 41: Aansluitalternatieven Voor Ems-Bus

    Omdat er slechts twee ingangen voor EVU en PV zijn, kunnen deze niet De cv-installatie moet een buffervat en uitsluitend gemengde cv-circuits tegelijkertijd worden gebruikt. bevatten, zodat een startcommando van kracht kan worden. Het start- Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 42: Kabelschema

    2510 6536 2989 1480 15280 2055 Tabel 16 Sensor T0, TC0, TC1, TC3, TR3 Tabel 18 Sensor T1     °C °C °C °C 14772 6653 3243 1704 11981 5523 2744 1464 Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 43: Inbedrijfnameprotocol Systeem

    Zijn de CAN-BUS-aansluitingen correct conform de handleiding uitgevoerd?  Ja |  Nee Is een vermogenscontrole aangesloten?  Ja |  Nee Bevind de buitentemperatuursensor T1 zich aan de koudste zijde van het ge- bouw? Stroomvoorziening Compress 3400i AWS – 6721827821 (2024/11)

  • Pagina 44: Veiligheidsfuncties

    Type warmtepomp: Serienummer: Artikelnummer: Index toestel: Koudemiddel/vulhoeveelheid: Tabel 1 Onderhoudsprotocol, informatie warmtepomp Onderhoud uitgevoerd door: Vakman: Type koudemiddel: bijgevuld? Koudemiddelhoeveelheid: teruggewonnen? Resultaat van inspectie: Volgende inspectie: Handtekening, stempel Compress 3400i AWS – 6721827821 (2024/11)
  • Pagina 45 Handtekening, stempel Tabel 1 Onderhoudsprotocol, koudemiddel (logboek) Onderhoud uitgevoerd door: Vakman: Type koudemiddel: bijgevuld? Koudemiddelhoeveelheid: teruggewonnen? Resultaat van inspectie: Volgende inspectie: Handtekening, stempel Tabel 1 Onderhoudsprotocol, koudemiddel (logboek) Onderhoud uitgevoerd door: Vakman: Type koudemiddel: bijgevuld? Compress 3400i AWS – 6721827821 (2024/11)
  • Pagina 46 Resultaat van inspectie: Volgende inspectie: Handtekening, stempel Tabel 1 Onderhoudsprotocol, koudemiddel (logboek) Onderhoud uitgevoerd door: Vakman: Type koudemiddel: bijgevuld? Koudemiddelhoeveelheid: teruggewonnen? Resultaat van inspectie: Volgende inspectie: Handtekening, stempel Tabel 1 Onderhoudsprotocol, koudemiddel (logboek) Compress 3400i AWS – 6721827821 (2024/11)
  • Pagina 48 Bosch Thermotechnology n.v./s.a. Bosch Zandvoortstraat 47 2800 Mechelen www.bosch-homecomfort.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) Kundendienst (für Reparaturen) T: 015 46 57 00 www.service.bosch-homecomfort.be service.planning@be.bosch.com...
