Inhoudsopgave
Installatiehandleiding
Binneneenheid voor lucht-waterwarmtepomp
Compress 3000 AWES
AWES 2-6 | 8-15
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Bosch Compress 3000 AWES

Samenvatting van Inhoud voor Bosch Compress 3000 AWES

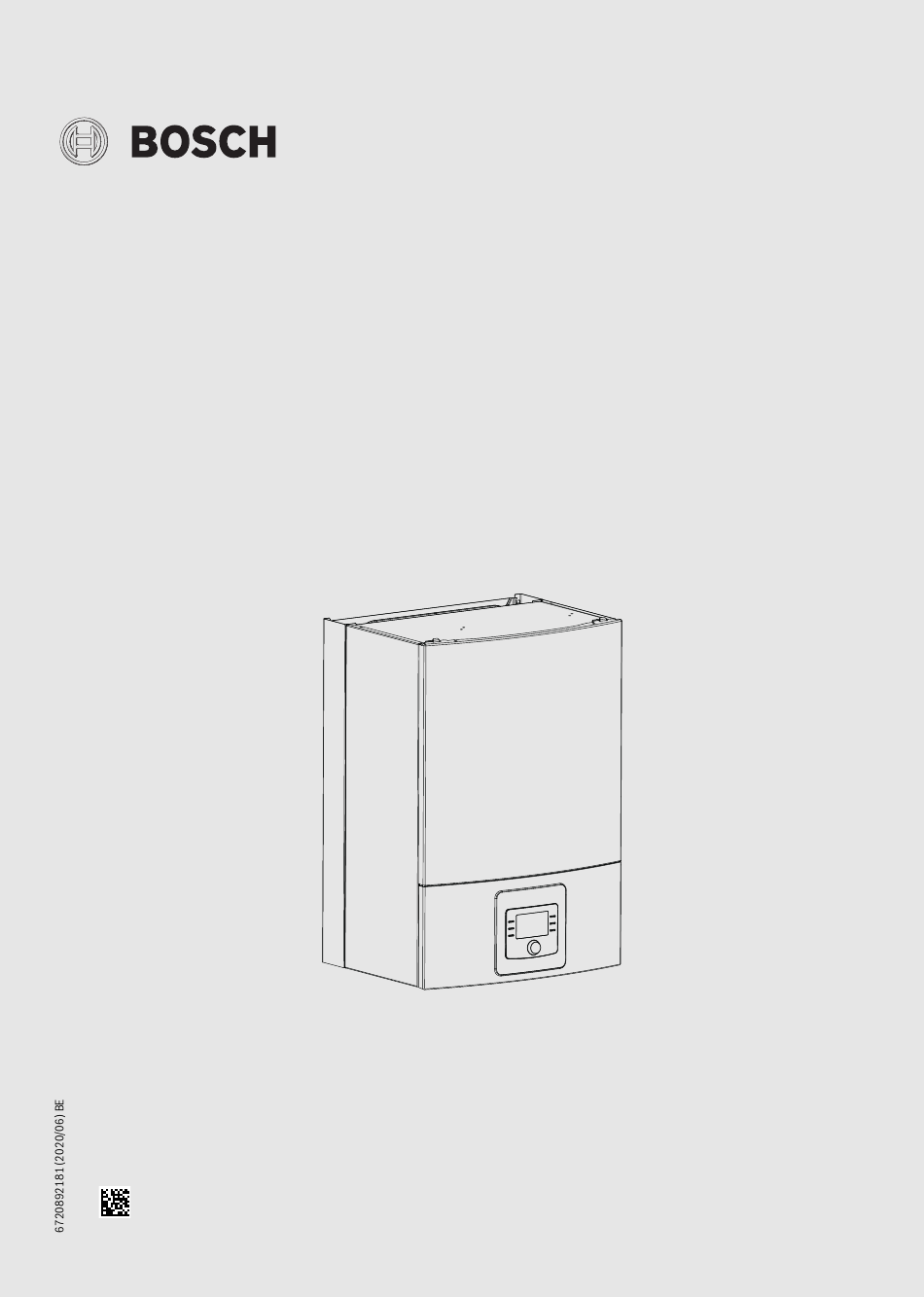

  • Pagina 1 Installatiehandleiding Binneneenheid voor lucht-waterwarmtepomp Compress 3000 AWES AWES 2-6 | 8-15...

  • Pagina 2: Inhoudsopgave

    Werkingscontrole ......18 6.4.1 Bedrijfstemperaturen ......18 Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 3: Toelichting Bij De Symbolen En Veiligheidsinstructies

    Indien deze niet worden aangehouden kunnen materiële schade, lichamelijk letsel en zelfs le- vensgevaar ontstaan. ▶ Installatie-, service- en inbedrijfstellingshandleidin- gen (warmteproducent, verwarmingsregelaar, pompen enz.) voor de installatie lezen. ▶ Neem de veiligheidsinstructies en waarschuwings- aanwijzingen in acht. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 4: Voorschriften

    Tabel 2 Waterkwaliteit in de cv-installatie Productbeschrijving Leveringsomvang Afb. 1 Leveringsomvang Binneneenheid Sensor aanvoertemperatuur Documentatie Verpakking met aansluitklemmen voor de installatiemodule Boorsjabloon [10] Warmwatertemperatuursensor Kabeldoorvoeren [11] Zak met schroeven Deeltjesfilter met zeef [12] Buitentemperatuursensor Bruggen voor 1-fasige installatie Ophangbeugel Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 5: Informatie Over De Binneneenheid

    Kabeldoorvoeren voor sensoren, CAN-BUS en EMS BUS Solarvloeistof uit naar ODU buiteneenheid 3/8" (vloeistof) Warmteoverdrachtsvloeistof in vanuit ODU buiteneenheid 5/8" (gas) Aanvoer naar verwarmingssysteem [10] Manometer [11] Afvoer van het veiligheidsventiel [12] Retour van de verwarmingssysteem [13] Kabeldoorvoer voor stroomvoorziening Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 6: Afmetingen

    • Voor de inbedrijfname van de binneneenheid de cv-installatie en eventueel aanwezige boiler vullen en ontluchten. • Voer alle leidingen zo kort mogelijk uit. • Laagspanningskabels moeten met een minimale afstand van 100 mm tot 230/400 V-kabels worden geïnstalleerd. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 7: Werkingsprincipe

    4 radiatoren met elk minimaal 500 W vermogen aanwezig zijn. Waarborg dat de thermostaatkranen van de radiatoren volledig zijn ge- opend. Wanneer aan deze voorwaarden binnen een woongedeelte kan worden voldaan, wordt een temperatuurregelaar voor deze referentie- Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 8: Installatie

    Let erop, dat u bij het vervangen van de sensor de juiste sensor met de ▶ Slot van de schakelkast en de frontbekleding van de binneneenheid bijbehorende eigenschappen (hoofdstuk 11.5) gebruikt. Gebruik van weer monteren. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 9: Checklist

    13.Cv-installatie in bedrijf stellen. Daarvoor de benodigde instellingen via de bedieningseenheid uitvoeren (handleiding bedieningseen- heid). 14.Controleren of alle sensoren correcte waarden weergeven (hoofd- stuk 7). 15.Deeltjesfilter controleren en reinigen (hoofdstuk 7). 16.Werking van de cv-installatie na de bedrijfsstart controleren (hoofdstuk 6.4). Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 10: Aansluiting

    Na het vullen de installatie grondig ontluchten en het luchtfilter reinigen. ▶ Vul de installatie conform deze handleiding. ▶ Neem de installatie in bedrijf conform de handleiding van de bedie- ningseenheid. ▶ Ontlucht de installatie conform hoofdstuk 6.1. ▶ Deeltjesfilter conform hoofdstuk 7.1 reinigen. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 11: Vullen

    De bestanddelen van de warmtepomp staan onder spanning. ontlucht. ▶ Koppel de componenten los van de netvoeding voor aanvang van 10.Vulventiel VW2 sluiten. werkzaamheden aan de elektrische installatie. 11.Slang van VC2 verwijderen. 12. hoofdstuk 6.1. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 12: Ems Bus

    ▶ Gebruik een kabel met een minimale doorsnede van 0,75 mm ▶ Gebruik bij externe inductieve invloeden (bijvoorbeeld van FV-instal- laties) afgeschermde kabels. Aard daarbij de afscherming aan slechts één zijde en aan de behuizing. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 13: Omgang Met Printplaten

    Deze armband moet gedragen wor- den, voordat de afgeschermde metaalzak/verpakking wordt geopend, of voordat een gemonteerde printplaat wordt blootgelegd. De armband moet gedragen worden, tot de printplaat weer in de afgeschermde ver- Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 14: Externe Aansluitingen

    De functies, die door de externe ingangen worden geactiveerd, worden in de handleidingen van de bedieningseenheid beschreven. De externe ingang wordt op een handmatige schakelaar of een besturing met 5 V-relaisuitgang aangesloten. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 15: Aansluitingen Installatiemodule Sec 20 Binneneenheid Met Elektrische Verwarming

    Belangrijk: codering bij vervanging controleren! [EE1] Elektrische verwarming niveau 1 [EE3] Elektrische verwarming niveau 3 [PW2] Warmwatercirculatiepomp [E3] Verwarmingskabel (CV), toebehoren (~230 V vermogen) [PK2] Circulatiepompkoeling buffer/ventilatorconvectoren [VW1] 3-wegklep voor warm water (toebehoren) Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 16: Aansluitalternatieven Voor Ems-Bus

    Installatie 5.7.9 Aansluitalternatieven voor EMS-bus Afb. 13 Aansluitalternatieven voor EMS-bus Sterschakeling en serieschakeling met externe aansluitdoos Sterschakeling Serieschakeling Installatieprintplaat Toebehorenmodule (kamertemperatuurgestuurd regeltoestel, mengermodule, solarmodule) Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 17: In Bedrijf Nemen

    ▶ Wanneer de druk niet constant blijft, controleren of de cv-installatie lekdicht is en de inhoud van het expansievat voldoende is voor de cv- 5. PWM-stekker PC0 op de circulatiepomp aansluiten. installatie. 6. Deeltjesfilter SC1 reinigen. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 18: Drukcontrole En Oververhittingsbeveiliging

    ▶ Vervang gedemonteerde dichtingen en O-ringen door nieuwe exem- dingen van de bedieningseenheid). plaren. -of- Bij een inspectie moeten de hierna beschreven werkzaamheden worden ▶ Storingen conform de handleidingen van de bedieningseenheid op- uitgevoerd. lossen. Geactiveerde alarmen weergeven Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 19: Deeltjesfilter

    Maximale belasting aan relaisuitgangen: 2 A, cosφ > 0,4. Bij een hogere belasting is het gebruik van een tussenrelais nodig. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 20: Installatie Van De Boiler

    Bij de warmwaterbereiding is het contact gesloten, aansluiting A is open. Warmwaterboiler temperatuursensor TW1 Wanneer de boiler is aangesloten en TW1 met het systeem is verbonden, wordt deze bij de start automatisch bevestigd. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 21: Meerdere Cv-Circuits (Met Mengermodule)

    ( handleiding bedieningseenheid). Zwembad [VC1] Zwembadmengkraan Installatie met zwembad [HS] Cv-installatie OPMERKING: Gevaar voor storingen! Als de zwembadmengkraan in de installatie op een verkeerde plaats ge- monteerd wordt, zijn bedrijfsstoringen mogelijk. De mengkraan van het Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 22: Koeling Alleen Met Ventilatorconvectoren

    De router moet als volgt zijn ingesteld: • DHCP actief Milieubescherming en recyclage • Poorten 5222 en 5223 mogen niet voor uitgaande communicatie zijn Milieubescherming is een ondernemingsprincipe van de Bosch-groep. geblokkeerd. Kwaliteit van de producten, rendement en milieubescherming zijn even • Vrij IP-adres aanwezig belangrijke doelen voor ons.

  • Pagina 23: Technische Gegevens

    Bepaalde installatieconfiguraties hebben toebehoren nodig (buffervat, 3-wegklep, mengkraan, circulatiepomp). Wanneer een cv-pomp (PC1) is geïnstalleerd, wordt deze door de regelaar in de binneneenheid aange- stuurd. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 24: Verklaringen Bij De Systeemoplossingen

    Minimale by- Minimale by- retour buiten- ameter ([D] teneen- pass-lengte pass-lengte  afb. 26) diameter lei- heid ([L]  afb. ([L]  afb. ding 11-15 Tabel 9 Leidingdiameter en bypass-lengte Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 25: Installatie-Oplossing Met Warmtepomp En Binneneenheid Met Geïntegreerd Elektrisch Verwarmingselement

    Afb. 28 Bijverwarming met mengkraan met boiler Op warmte-/koudeproducent In het station of aan de wand Aan de wand Varianten (in totaal maximaal 4 verwarmings- en koelcircuits) Andere hydraulische schema's vindt u in de planningsdocumenten. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 26: Toelichting Van De Symbolen

    Evenwichtsfles met sensor Manometer Systeemscheiding na EN1717 Warmtewisselaar Vullen/aftappen Expansievat met Debietmeetinrichting ventiel Waterfilter Vuilafscheider Opvangbak Warmtehoeveelheidsmeter Automatische ontluchter Cv-circuit ∏ Warmwateruitgang Automatische ontluchter Vloerverwarmingscircuit Relais Compensator Evenwichtsfles Elektrische weerstand Tabel 10 Hydraulische symbolen Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 27: Schakelschema

    Gestippelde lijn = aansluiting volgt bij installatie Installatieprintplaat SEC 20 Oververhittingsbeveiliging (UHS) Relais 1 voor elektrische bijverwarming (2 kW) Relais 2 voor elektrische bijverwarming (4 kW) Relais 3 voor elektrische bijverwarming (3 kW) Aansluitklemmen Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 28: Can & Ems Bus

    Gestippelde lijn = aansluiting volgt bij installatie Binneneenheid Buiteneenheid Bedieningseenheid Instelling codeerschakelaar AWES 2-6 Instelling codeerschakelaar AWES 8-15 Installatiemodule SEC 20 Kamertemperatuurgestuurde regelaar (toebehoren) EMS-module (toebehoren) IP-module (toebehoren) Buiteneenheid CAN-interface printplaat [10] Aansluitklemmen van de buiteneenheid Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 29: 230 V-/400 V-Klemverbindingen

    Wanneer de compressor in bedrijf is, staan alleen de niveaus 2000 W, 4000 W of 6000 W ter beschikking. Alleen bij uitgeschakelde compres- sor kan de elektrische verwarming met 9000 W vermogen worden inge- schakeld. Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 30: 400 V~ 3N Binneneenheid Met 230 V~ 1N Buiteneenheid

    Relais 3 (K3) in parallelbedrijf met de warmtepomp op maximaal 6 KW worden be- Oververhittingsbeveiliging grensd. [10] Aansluitklemmen van de binneneenheid [11] 400 V ~3 N, voedingsspanning binneneenheid [12] 230 V~1 N, voedingsspanning buiteneenheid Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 31: 400 V~ 3N Binneneenheid Met 400 V~ 3N Buiteneenheid

    [19] EMS-module (toebehoren) 3x2 kW (3x27 Ω) Relais 1 (K1) Relais 2 (K2) Relais 3 (K3) Oververhittingsbeveiliging [10] Aansluitklemmen van de binneneenheid [11] 400 V ~3 N, voedingsspanning binneneenheid [13] 230 V~1 N, voedingsspanning verwarmingskabel Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 32: Evu/Sg Schakelschema Voor Binneneenheid Met Geïntegreerde Externe Bijverwarming

    0,5 mm J-Y (ST)Y 2 x 2 x 0,6 100 m MM100 1 / 2 Zwembadtemperatuur 0,5 mm J-Y (ST)Y 2 x 2 x 0,6 100 m MP100 1 / 2 Tabel 12 Kabelschema sensor Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 33: Meetwaarden Van Temperatuursensoren

    111700 9330 1405 – 30 81700 7370 1170 – 25 60400 5870 – 20 45100 4700 – 15 33950 3790 – 10 25800 3070 – 5 19770 2510 15280 2055 Tabel 15 Voeler T1 Compress 3000 AWES – 6720892181 (2020/06)

  • Pagina 34: Inbedrijfnameprotocol

    Zijn de CAN-BUS-aansluitingen correct conform de handleiding uitgevoerd?  Ja |  Nee Is een vermogensbewaking aangesloten?  Ja |  Nee Bevindt de buitentemperatuursensor T1 zich aan de koudste zijde van het ge- bouw? Netaansluiting: Compress 3000 AWES – 6720892181 (2020/06)
  • Pagina 35  Ja |  Nee Is de inbedrijfname correct uitgevoerd?  Ja |  Nee Zijn aanvullende maatregelen door de installateur nodig? Opmerkingen: Handtekening van de installateur: Handtekening van de klant: Tabel 16 Inbedrijfnameprotocol Compress 3000 AWES – 6720892181 (2020/06)
  • Pagina 36 Bosch Thermotechnology n.v./s.a. Zandvoortstraat 47 2800 Mechelen www.bosch-climate.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) T: 015 46 57 00 www.service.bosch-climate.be service.planning@be.bosch.com Deutsche Fassung auf Anfrage erhältlich.
