Bosch Compress 3000 DWS Installatie- En Bedieningsvoorschriften
Gerelateerde Handleidingen voor Bosch Compress 3000 DWS
Samenvatting van Inhoud voor Bosch Compress 3000 DWS

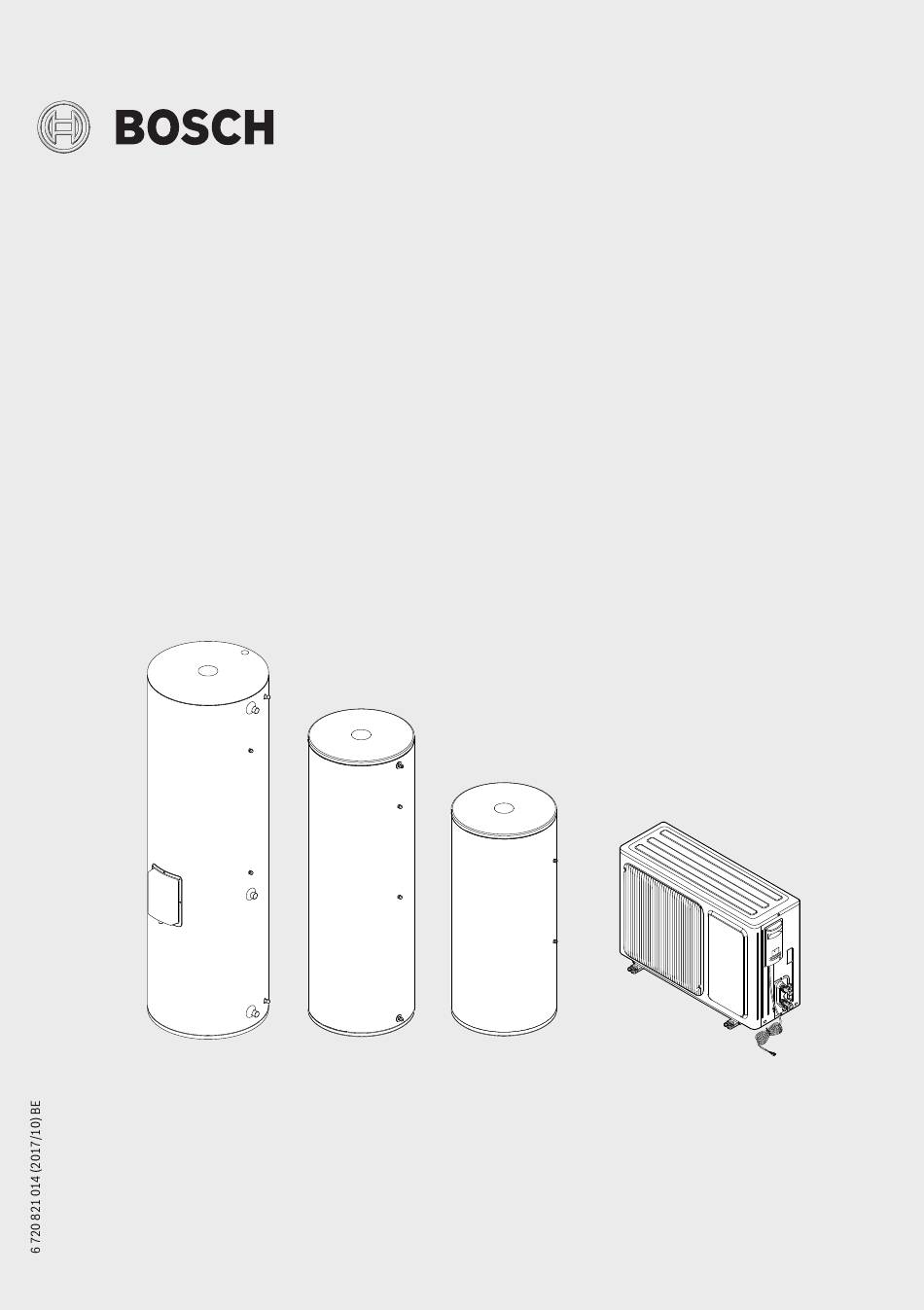

- Pagina 1 Installatie- en bedieningsvoorschrift Lucht-waterwarmtepomp Compress 3000 DWS CS3000DW120 | 200 | 300-1S 6720818058-00.4V...
- Pagina 2 Boiler vullen ......30 desinfectie) ......46 Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 3 De belangrijkste op het display getoonde storingscodes ......54 Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 4 0,2 bar/2 bar onder de waarde van het de plaatselijke voorschriften worden geïnstalleerde veiligheidsventiel geïnstalleerd. Verbrandingsgevaar aan de tappun- ▶ Stel de installatie niet op de volgende ten van het warm water! Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 5 HFC-134a en koelmiddelen betreffen, mogen enkel PAG-olie worden gebruikt. HFC-134a is door gekwalificeerde vaklui uitge- een fluorkoolwaterstof en wordt in het voerd worden. Kyoto-protocol met een aardopwar- ▶ Open het veiligheidsventiel minimaal Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 6 ▶ Het is verboden de installatie met Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 7 Veiligheid van huishoudelijke en soortgelijke elektrische apparaten Ter voorkoming van gevaar door elektri- sche apparatuur gelden conform EN 60335-1 de volgende instructies: “Deze ketel kan door kinderen vanaf 8 Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 8 [13] Schroeven voor de bevestiging van de houders op de boiler (2x 130 l / 4x 190 I) [14] Typeplaat van de installatie [15] TOP en BOTTOM sensorkabels Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 9 Indien een 300 l boiler horizontaal moet worden getrans- porteerd, moet de beschermende af- dekking van de elektrische aansluitingen naar boven gericht zijn. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 10 Gegevens over de installatie Afmetingen 6720818058-15.1V Afb. 3 Afmetingen van de buiteneenheid Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 11 Gegevens over de installatie 130 l / 190 l boiler Afb. 4 Afmetingen van de boiler 130 l / 190 l Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 12 Gegevens over de installatie 300 l boiler 300 L 6720818058-56.2V Afb. 5 Afmetingen van de boiler 300 l Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 13 [6] Temperatuursensor BOTTOM niet overschrijdt. [7] Waterinlaat van de circulatieleiding 3/4" (blauw) Bij overschrijden van de temperatuur schakelt de veiligheids- [8] Wartelaansluitingen 1/4" voor het koelmiddelcircuit Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 14 20 (extra vulling) Maximaal verval tussen het hoogste en het laagste punt 3 (fabrieksvulling) van het koelmiddelcircuit 10 (extra vulling) Luchttemperatuurbereik voor het gebruik van de warm- °C -7...+45 tepomp Tabel 2 Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 15 Vermogen conform EN 16147 bij gebruik van een alternatieve aftapcyclus en 7 °C buitenlucht (externe warmtepomp) en 20 °C binnenlucht (boiler) Koudwatertemperatuur °C Gekozen warmwatertemperatuur °C Gebruikte aftapcyclus Prestatiecoëfficiënt (COP) 2.90 2,76 2,98 Tabel 2 1) Paragraaf 5.8, tab. 6, 7 en 8 Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 16 Jaarlijks elektriciteitsverbruik (warmere kli- 1174 warm maatomstandigheden) Jaarlijks elektriciteitsverbruik (andere capaciteits- warm profielen, warmere klimaatomstandigheden) Dagelijks elektriciteitsverbruik (gemiddelde kli- 2,383 4,087 6,894 elec maatomstandigheden) Intelligente regeling ingeschakeld? – – Tabel 3 Productkenmerken voor energieverbruik Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 17 (GWP) veelheid [kgCO [kg] [kg] [kg] 7736503482 R134a 1430 2,217 1,550 7736503483 R134a 1430 2,217 1,550 7736503484 R134a 1430 2,217 1,550 Tabel 4 Specificaties koudemiddel Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 18 6,5 m worden geïnstalleerd. ▶ Waarborg bij wandmontage, dat de wand voldoende draag- kracht heeft voor het gewicht van de buiteneenheid. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 19 7 en 8 noodzakelijk zijn. tuurlijke trillingen daarvan op te vangen. – de aansluiting van de temperatuursensor op de buiten- eenheid mogelijk is, nadat deze correct in de boiler zijn aangebracht. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 20 ▶ Voor het transport van de boiler altijd 2 of meer personen inschakelen. De lege boilers wegen ongeveer: - 130 l (50 kg) - 190 l (65 kg) - 300 l (90 kg) Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 21 Dit gearceerde schema kan uitgesneden en als boorsjabloon gebruikt worden. 6720818058-55.1V Afb. 15 Dunne wandinstallatie [1] M10 bevestigingsbouten [2] Dwarsbalken 6720818058-51.1V Afb. 14 Montage aan stevige wanden (190 l) Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 22 ( afb. 9). meter van 3/8" en 1/4" hebben. De koperen leidingen mogen geen gebreken, tekenen van oxidatie of vervuiling aan de bin- nenzijde vertonen. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 23 ▶ De opgetrompte delen inspecteren, om te waarborgen, dat thermisch isoleren. geen tekenen van breuk en zichtbare schade aanwezig zijn. De binnenzijden van de leidingen moeten in de omgeving van de snijvlakken volledig vlak zijn. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 24 ( afb. 24). Samen met het toestel wordt een sierplaat van kunststof geleverd, die kan worden ge- bruikt om de optische effecten van de borin- gen in de binnenruimte te minimaliseren. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 25 ▶ De lekdetectie en lektest na 60 minuten herhalen. ▶ De stikstofdruk verlagen, tot hij ongeveer overeenkomt met de atmosfeerdruk, daarna de installatie met behulp van een vacuümpomp vacumeren. 6720818058-12.1V Afb. 25 Dichtheidscontrole [1] Stikstoffles [2] Drukverminderaar [3] Afsluiter Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 26 (koel- [3] in gebruik laten. middelfles en buitenunit) gedurende 2 minuten op onge- veer -0,1 MPa (-1,0 bar) blijft. ▶ Manometerventiel 1 van het koelmiddelcircuit opnieuw openen [1]. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 27 240 240 240 240 240 240 240 240 [5] Afsluiter van de installatie Tabel 7 Bijkomende vulling voor installaties met 190 l-boiler [6] Fles koelmiddel R134a (in g) [7] Weegschaal [8] Afsluiter van de fles Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 28 De hydraulische aansluitingen van de boiler dig openen en het R134a in het koelmiddelcircuit laten cir- komen overeen met G3/4". culeren. 6720818058-141V Afb. 28 In het toestel opgeslagen koelmiddel in het koelmid- delcircuit laten vrijkomen Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 29 [11] Temperatuursensor onderkant stallatie te waarborgen. [12] Bedieningseenheid ▶ Alle aansluitingen controleren om te waarborgen, dat er [13] Temperatuursensor bovenkant geen lekkage aanwezig is. [14] Warmtepomp-buiteneenheid De hydraulische installatie is daarmee voltooid. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 30 Tab. 9 is bedoeld als referentie bij de keuze van een expansie- vat bij een referentietemperatuur van 70 °C. De inhoud van het expansievat moet afhankelijk van de waterdruk van de installa- tie worden gekozen. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 31 Deze aanpassing kan enkel door de bevoeg- gensautomaat of andere beveiliging. de technische dienst uitgevoerd worden. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 32 (maximaal 16 A). een veilige aansluiting op de aanwezige klemmen van de buiteneenheid en de De elektrische kabels moeten bestaan uit correct geïsoleerd boiler te waarborgen. koper conform de geldende veiligheidsvoorschriften. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 33 Aansluiting van de verbindingskabel op de 130-l / 190-l-boiler L N 1 2 3 4 3x1.5mm 6720818058-19.1V Afb. 33 Aansluiting van de verbindingskabel op de buiten- eenheid ▶ De kabel langs het eerder bepaalde traject installeren. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 34 16 A en 250 V zijn gedimensio- de voedingskabel uitgevoerd worden neerd en voldoen aan de geldende voor- ( paragraaf 7.1). schriften. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 35 ▶ Waarborg, dat alle aansluitklemmen goed vast zitten. ▶ De kabels en de (al geïsoleerde) buizen buiten de woonom- geving beschermen tegen UV-straling met behulp van de beschermband die bij de buitenunit geleverd wordt. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 36 ▶ De schroeven van de kabeldoorvoer [3] vast aantrekken, zodat deze bij trekkrachten niet bewegen. 6720818058-46.1V Afb. 38 Vervanging van de communicatiekabel [1] Bovenste afdekking van de buitenunit [2] Beschermdeksel voor de elektrische bestanddelen [3] Communicatiekabel [4] Stekker Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 37 6720818058-27.1V Afb. 41 Sensor- en communicatiekabel door de veiligheids- afdekking leiden [1] Netkabel [2] Sensorkabels [3] Communicatiekabel [4] Elektrische verbindingskabel Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 38 ▶ De frontplaat van de bedieningseenheid tegen de achterzij- de drukken, tot deze met een klik vastklikt. ▶ Controleer of de boiler met water is gevuld. ▶ Controleer alle aansluitingen op dichtheid. ▶ Controleer de elektrische aansluiting. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 39 (PRESET1, ning van de installatie niet gedurende langere tijd worden on- PRESET2 en/of PRESET3) en weergave van de geacti- derbroken, omdat anders de vorstbescherming van de boiler niet is gewaarborgd. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 40 PRESET1 en/of PRESET2 en/of PRESET3 als de warmtepomp een storing vertoont en wanneer de gebrui- voor de warmwaterbehoefte. ker op de ondersteuning van de technische servicedienst De installatie beslist automatisch rekening houdend met de wacht. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 41 De functie kan van geval tot geval worden ingeschakeld of cyclisch worden ge- programmeerd (hoofdstuk 9.12.4). Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 42 ▶ Op het even welke toets eenmaal indrukken. De achtergrondverlichting is ingeschakeld om aan te ge- ven, dat de bedieningseenheid actief is, en dat de toetsen voor het veranderen van de instellingen van de installatie kunnen worden bediend. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 43 De bedrijfsmodus HOT WATER is ingeschakeld. De systeemtijd wordt in 24-uurs formaat getoond. Wanneer de toetsen ▲ of ▼ ingedrukt worden gehouden, wor- den de uren respectievelijk minuten continu in intervallen van 1 uur/1 minuut veranderd. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 44 9.11 Tijdsperiode voor warmwaterverbruik pro- grammering als één enkele tijdsperiode. grammeren Door de keuze van de bedrijfsmodus PRESET kan de gebruiker tot 3 periodes programmeren, waarbinnen warm water met de ingestelde temperatuur ter beschikking staat. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 45 ▶ Druk op de toetsen ▲ of ▼, om de gekozen functie te acti- Bij ingeschakelde installatie en actieve bedieningseenheid veren of te onderbreken. (hoofdstuk 9.6): Na het activeren van de functie wordt het bijbehorende symbool getoond en stopt met knipperen. Bij onderbreking Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 46 LCD-display toont weer de oorspronkelijke bedrijfs- gegevens. Om de functie met de laatste programmering te activeren of te onderbreken: Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 47 • op de volgende dag, wanneer de geprogrammeerde tijd voor de op het LCD-display getoonde tijd ligt. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 48 ▶ Druk op de toets TIMER. ▶ Druk op de toetsen ▲ of ▼, om het aantal vakantiedagen tussen 3 en 120 in te stellen. ▶ Druk op de toets TIMER als bevestiging. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 49 Echter kan bij een langere stroomuitval de realtime-klok van de installatie beïnvloed worden, waardoor de functie VACATION niet meer correct werkt. 9.13 Toetsblokkering Bij ingeschakelde installatie en actieve bedieningseenheid (hoofdstuk 9.6): Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 50 ▶ Controleer, of het condensaat vrij kan weglopen en eventu- sche afgedankte apparaten). eel reinigen. Gebruik voor het afvoeren van elektrische en ▶ Condensslang weer op de condensafvoer aansluiten. elektronische afgedankte apparaten de natio- nale retour- en inleversystemen. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 51 ▶ Maak de boiler drukloos: koudwateraanvoer [1] sluiten en een warmwaterafvoer [2] openen, tot het water stopt met stromen. ▶ De kunststof afdekking op het bovenste deel van de boiler wegnemen, om de anode te bereiken. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 52 – te controleren of het ventiel niet verstopt is; De veiligheidstemperatuurbegrenzer moet – de normale goede werking indien nodig te waarborgen. handmatig worden gereset, nadat de oor- zaak van de storing is opgelost. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 53 6720818058-48.1V Afb. 59 Temperatuurregelaar (130 l / 190 l) [1] Beschermende afdekking [2] Resetknop 6720818058-25.1V Afb. 60 Temperatuurregelaar (300 l) [1] Beschermende afdekking [2] Resetknop Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 54 ▶ Bedrijfsmodus op HOT WATER omschakelen. Tabel 15 1) De code L6 wordt afwisselend met de temperatuur van het water in de boiler getoond: L6 gedurende 30 seconden en de temperatuur gedurende 3 minuten. Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 55 Notities Compress 3000 DWS – 6 720 821 014 (2017/10)
- Pagina 56 6720821014 Bosch Thermotechnology n.v./s.a. Kontichsesteenweg 60 2630 AARTSELAAR Tel.: 03 887 20 60...
