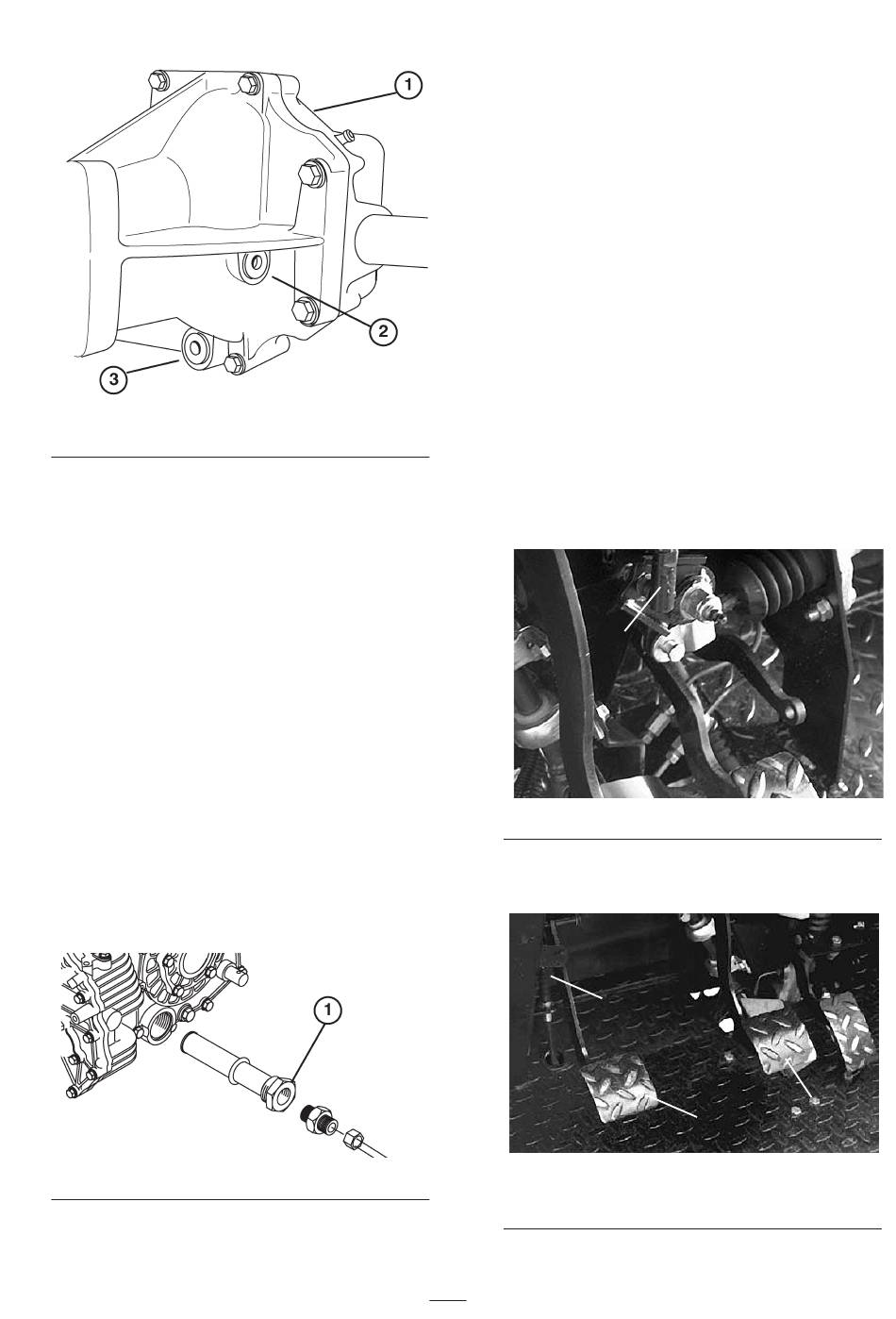

1. Voordifferentieel
2. Vul-/controleplug
3. Aftapplug
4.
Reinig de omgeving van de vul-/controleplug op
de zijkant van he differentieel.
5.
Verwijder de controle-/vulplug en vul 10W30 olie
bij tot het oliepeil tot aan de opening staat.
6.
Plaats de vul-/controleplug terug.
Hydraulische zeef reinigen
(Fig. 51)
1.
Plaats het voertuig op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking en
verwijder het sleuteltje uit het contact.
2.
Verwijder de aftapplug (Fig. 48) uit de zijkant van
het reservoir en laat de hydraulische vloeistof in
een opvangbak lopen.
3.
Verwijder de hydraulische leiding en de
aansluiting waarmee deze aan de zeef aan de
zijkant van het reservoir is bevestigd.
1. Hydraulische zeef
4.
Verwijder de zeef en reinig deze door hem van
achteren door te spoelen met een schoon
Figuur 50
Figuur 51
ontvettingsmiddel. Laat het filter aan de lucht
drogen voordat u het terugplaatst.
5.
Plaats de zeef terug.
6.
Herbevestig de hydraulische leiding en
aansluiting aan de zeef.
7.
Monteer de aftapplug en draai deze weer vast.
8.
Vul het reservoir met ongeveer 7,1 l Dextron III
ATF. Zie Hydraulische vloeistof controleren,
blz. 18.
Het rempedaal afstellen
(Fig. 52-53)
Controleer de afstelling om de 200 bedrijfsuren.
1.
Draai de contramoer los op de kogelverbinding
van de verbindingsstang.
2.
Draai de stang rond totdat de afstand tussen het
rempedaal en de Up-stop 0,5 mm–2 mm is.
1. Kogelverbinding van verbindingsstang
3.
Draai de contramoer weer vast nadat u het
rempedaal heeft afgesteld.
3
1. Rempedaal
2. Koppelingspedaal
3. Up-stop koppelingspedaal
45
1
Figuur 52
2
Figuur 53
1
