Gebruik
Instelling van de batterijvergrende-
ling
LET OP
Gevaar van beknelling en afschuiven
Bedien met één hand de zwenkbalk en let er goed
op dat u met uw vingers niet in het bewegingsbereik
van de balk komt.
Handleiding
grote toleranties gefabriceerd. Om het bat-
terijframe waar de batterij in staat perfect te
kunnen vergrendelen, moeten de aanslagbuf-
fers van het batterijframe ingesteld worden.
Dit gebeurt normaal in de fabriek tijdens de
inbedrijfstelling. Als de klant echter de batterij
zelf aankoopt of als de batterij wordt vervan-
gen, dan moet de instelling ter plaatse bij de
klant worden uitgevoerd.

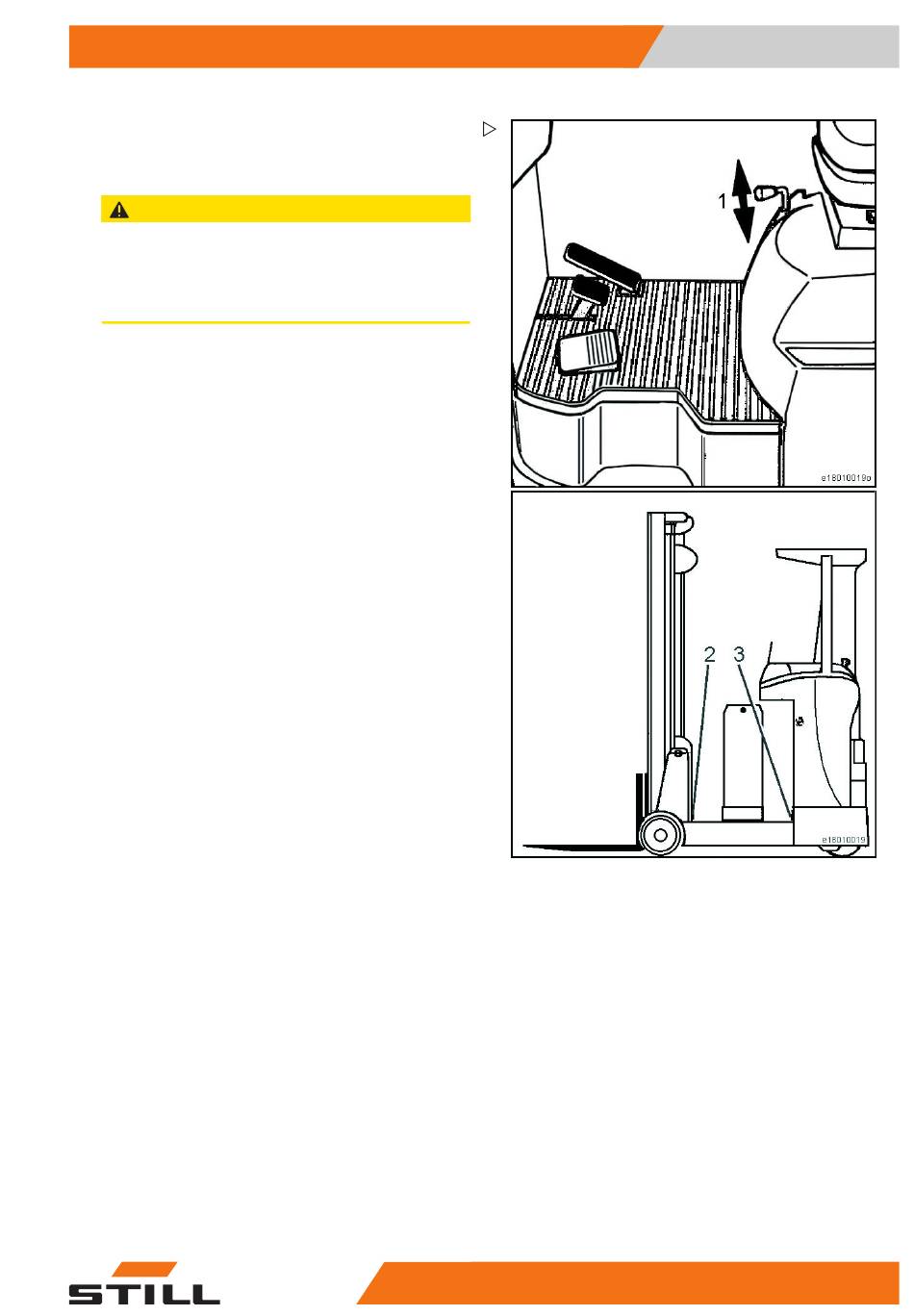

• Het batterijframe ontgrendelen (1) en uit-
schuiven. Daartoe zo nodig een verlengka-
bel en een ernaast liggende batterij gebrui-
ken.
• Beide rubber buffers aan de buitenkant van
de ruimte voor het aggregaat (2) zonder
afstandsringen volledig inschroeven.
• De batterij in het wisselframe zetten en dit
tegen de wand aan de kant van de belasting
aandrukken.
• Het batterijframe inschuiven.
• Als de vergrendeling na contact met de
rubber buffers (2) vergrendelt, is geen
verdere instelling vereist.
• Als er toch een luchtspleet tussen deze
rubber buffers en de batterij overblijft, dan
moet deze gemeten worden, bv. d.m.v. een
metalen strip (dikteplaatje).
• Bij de gemeten afstand 1,5 mm optellen en
vulschijven aanbrengen waarvan de totale
dikte gelijk is aan de bepaalde totale afstand
tussen de wand en de rubber buffers (2).
• Het batterijframe moet tegelijkertijd aan
beide buffers vasthaken. Als dit niet het
geval is, kunnen de linker en rechter rubber
buffers verschillend worden geplaatst om
de hoek licht te corrigeren.
51818042518 [NL]
Omgang met de batterij
5
143
