5
Gebruik
Heffen
Met uitslaan (4) wordt het verwijderen van een
pallet uit de stelling bedoeld.
Assistent

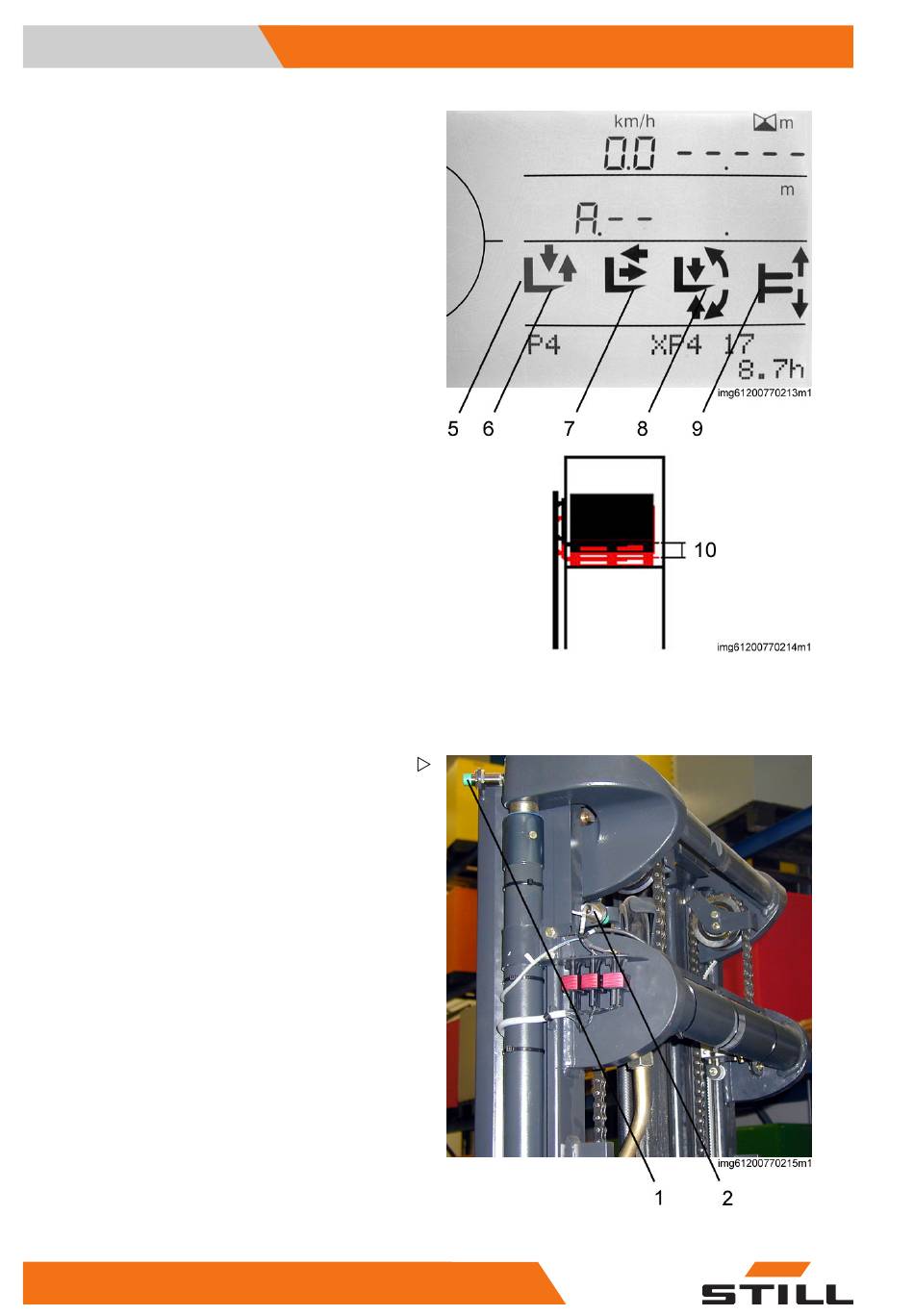

Het display omvat een softwareassistent (5),
die de mogelijke bewegingen door middel van
pictogrammen en bijbehorende richtingpijlen
weergeeft. Tijdens automatisch bedrijf wor-
den alleen de richtingpijlen weergegeven van
functiepictogrammen die op dat moment zijn
toegestaan.
De afzonderlijke pictogrammen hebben de
volgende betekenis:
• Dalen/heffen hoofdhefinrichting (6)
• Schuiven naar aandrijfzijde/lastzijde (7)
• Neigen naar aandrijfzijde/lastzijde (8)
• Zijverschuiving links/rechts (9)
Vrije heffing
De vrije heffing (10) is het hoogteverschil
van de lastdrager waarmee deze na het
uitschuiven van de mast verder wordt geheven
of daalt om een last in of uit te slaan. Deze kan
met de servicesoftware op elk afzonderlijk
niveau voor in- en uitslaan worden ingesteld .
Standaard is 150 mm ingesteld.
Referentiebeweging
Het eenmalig passeren van de referentie-
schakelaar (1) boven aan de hefmast door te
heffen, dient ervoor om de referentiewaarde
voor de hoogtepositie (referentiehoogte) van
de lastdrager in te stellen op de in de machine-
regeleenheid ingestelde waarde. Dit wordt de
referentiebeweging genoemd. Als de lastdra-
ger zich na het inschakelen van de machine
niet in de vrije heffing bevindt, wat door de
schakelaar voor "vork in vrije heffing" (2) wordt
bepaald, is er voor automatisch bedrijf of voor
weergave van de actuele hoogte een referen-
tiebeweging nodig. Dat wil zeggen laten dalen
tot onder de referentieschakelaar en weer hef-
fen. Dit wordt bij het selecteren van een in- of
uitslagtaak in de assistent aangegeven.
Referentiehoogte
De referentiehoogte is de afstand van de
bovenkant van de lastdrager tot de vloer
74
51818042518 [NL]
