7.10.10 De pomp van het warm tapwater
aansluiten

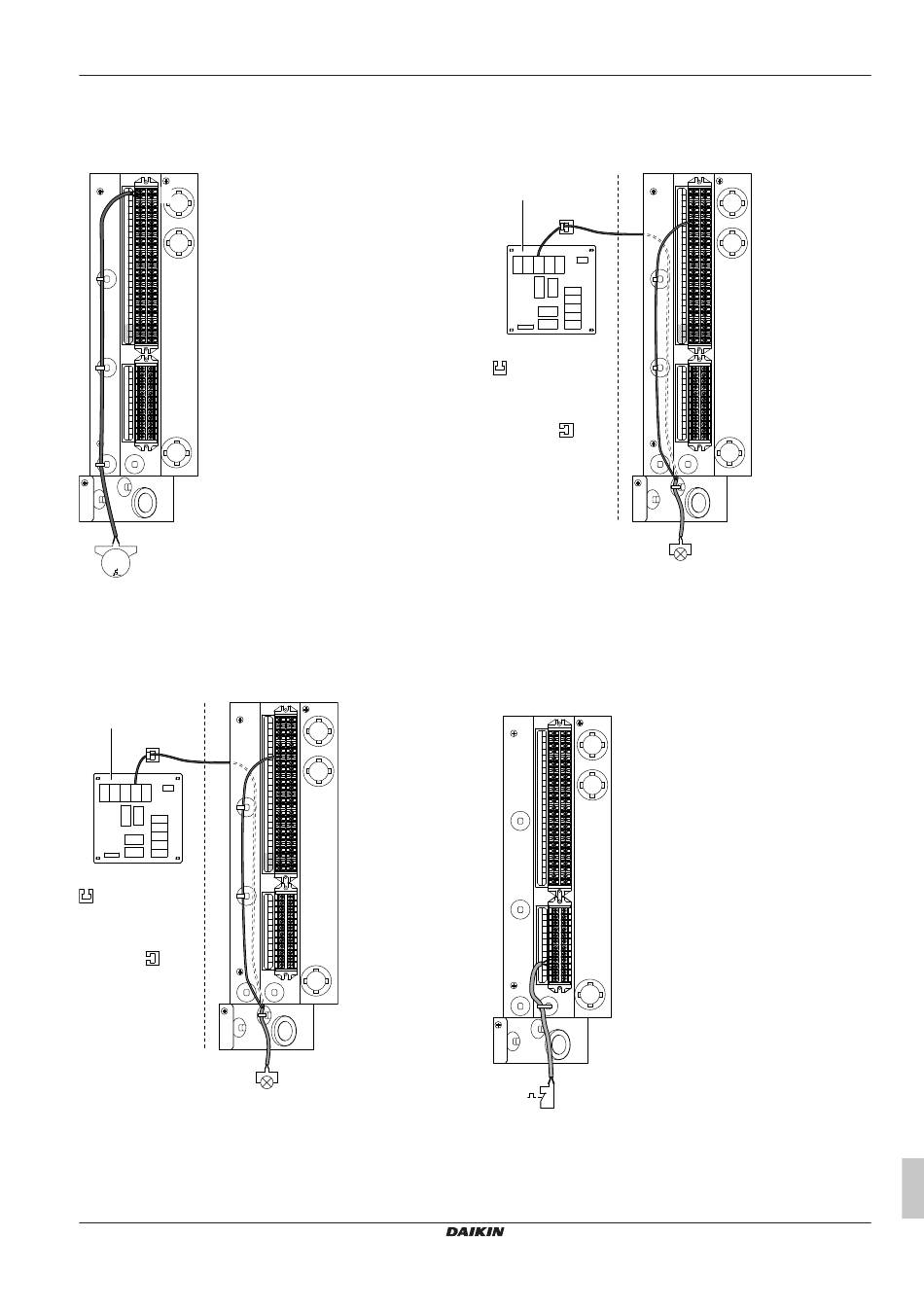

1 Sluit de kabel van de pomp voor het warm tapwater aan op de
juiste aansluitklemmen zoals hieronder afgebeeld.
34
35
X2M
X1M
X5M
M
M2P
1~
2 Bevestig
de
kabel
kabelbinderbevestigingen.

7.10.11 De alarm-output aansluiten

1 Sluit de kabel van de alarm-output aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
a
Y1
A4P
a
De EKRP1HB dient verplicht geplaatst te worden.
2 Bevestig
de
kabel
kabelbinderbevestigingen.
CHYHBH05+08AA + EHYKOMB33A
Daikin Altherma R Hybrid
4P471761-1C – 2019.09
met
kabelbinders
op
28
X2M
X1M
X5M
met
kabelbinders
op
7.10.12 De AAN/UIT-output van de
ruimteverwarming aansluiten
1 Sluit de kabel van de AAN/UIT-output van de ruimteverwarming
aan op de juiste aansluitklemmen zoals hieronder afgebeeld.
a
Y2
A4P
a
De EKRP1HB dient verplicht geplaatst te worden.
2 Bevestig
de
de
kabelbinderbevestigingen.
7.10.13 De veiligheidsthermostaat (normaal
gesloten contact) aansluiten
1 Sluit de kabel van de veiligheidsthermostaat (normaal gesloten)
aan op de juiste aansluitklemmen zoals hieronder afgebeeld.
X2M
X1M
X5M
4
3
S4S
de
2 Bevestig
de
kabelbinderbevestigingen.
7 Installatie
29
X2M
X1M
X5M
kabel
met
kabelbinders
kabel
met
kabelbinders
Uitgebreide handleiding voor de installateur
op
de
op
de
