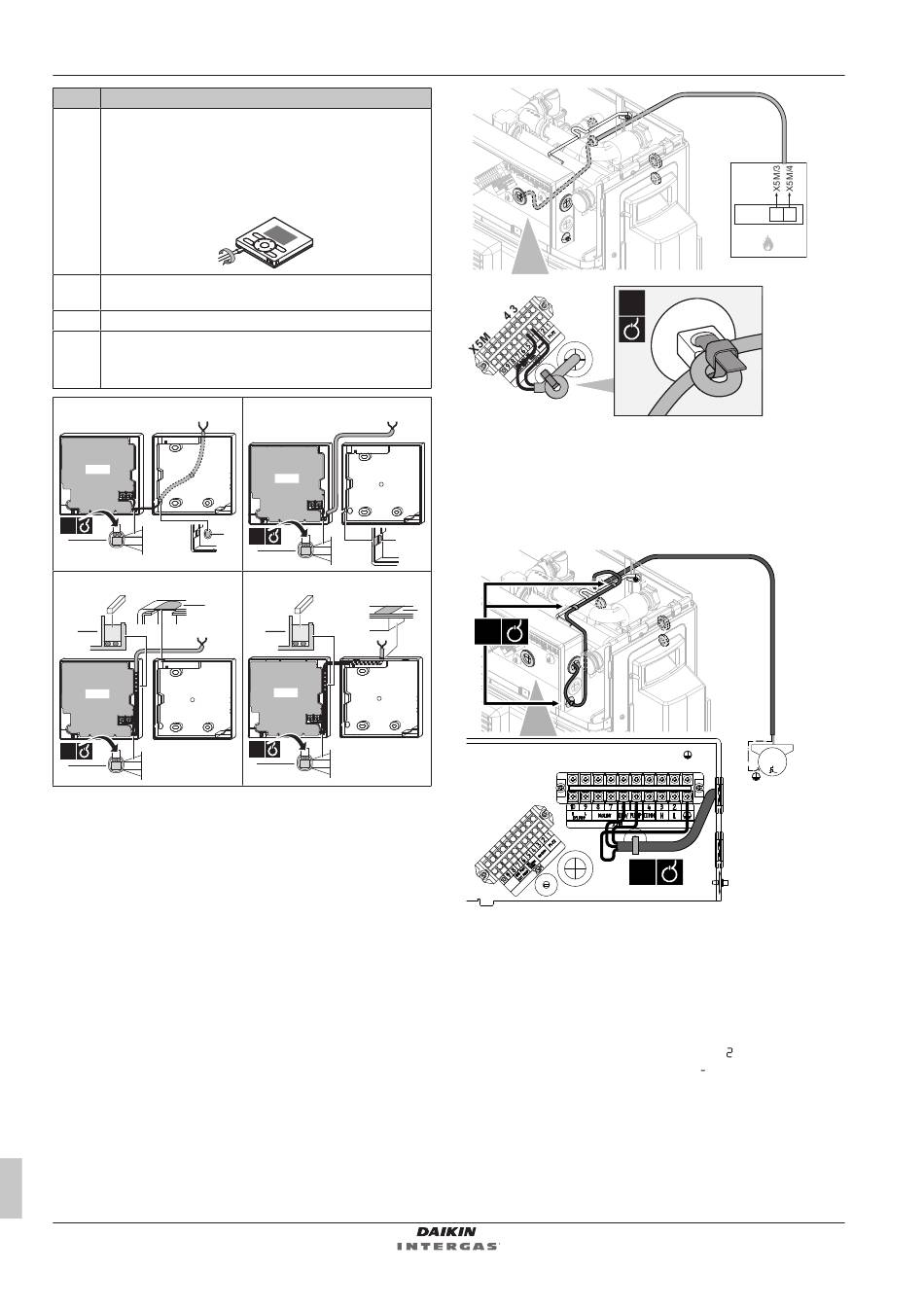

9 Installatie
#
2
Steek een schroevendraaier in de openingen onderaan de
gebruikersinterface en maak voorzichtig de voorplaat los
van de wandplaat.
De printplaat bevindt zich in de voorplaat van de
gebruikersinterface. Wees voorzichtig om deze NIET te
beschadigen.
3
Bevestig de wandplaat van de gebruikersinterface op de
muur.
4
Sluit aan zoals getoond in 4A, 4B, 4C of 4D.
5
Zet de voorplaat terug op de wandplaat.
Wees voorzichtig de bedrading NIET te knijpen wanneer u
de frontplaat op de unit vastmaakt.
4A Langs de achterkant
PCB
1×
a
b
4C Langs boven
a
b
PCB
1×
b
a
Snijd of verwijder dit deel met een tang enz. uit om de
draden erdoor te leiden.
b
Maak de draden goed vast op het frontstuk van de kast
met behulp van een draadhouder en een klem.
De speciale gasboiler op de buitenunit aansluiten
1 Sluit de doorverbindingskabel tussen de buitenunit en de
gasboiler aan op de juiste klemmen zoals hieronder afgebeeld.
De doorverbindingskabel is ter plaatse te voorzien.
Uitgebreide handleiding voor de installateur
46
Actie
4B Langs links
PCB
1×
a
b
4D Langs boven midden
a
b
PCB
1×
b
1×
a
NHY2KOMB28+32AA gasboiler
2 Bevestig
de
kabel
kabelbinderbevestigingen.
De pomp van het warm tapwater aansluiten
1 Sluit de kabel van de pomp voor het warm tapwater aan op de
juiste aansluitklemmen zoals hieronder afgebeeld.
3×
X2M
6
5
1×
2 Bevestig
de
kabel
kabelbinderbevestigingen.
De hoofdschakelaar van de gasketel aansluiten
1 Sluit de voedingskabel van de gasketel aan op een zekering (a)
(L: X2-2 (BRN), N: X2-4 (BLU)).
2 Sluit de aarding van de gasketel aan op een aardingsklem.
Gevolg: De gasketel voert een test uit.
servicedisplay. Na de test verschijnt
(wachtmodus). De druk in bar wordt weergegeven op het
hoofddisplay.
A2P
X10A 1 2
a
met
kabelbinders
op
M
M2P
1~
1
met
kabelbinders
op
verschijnt op het
op het servicedisplay
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1A – 2019.05
de
de
