6 Montage op een hellend dakvlak
1

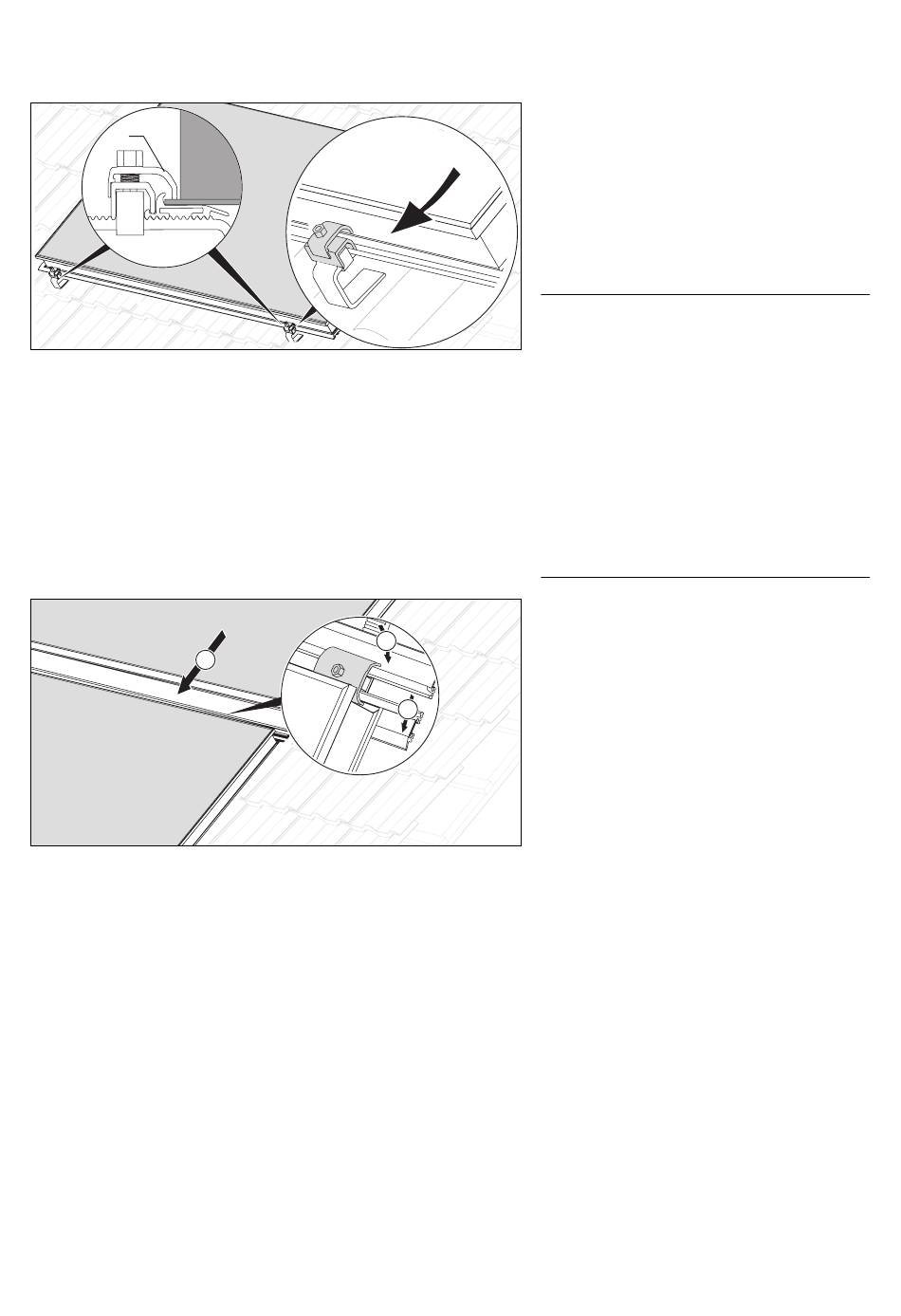

Afb. 6.16 Inhaken van de collector
Afb. 6.17 Middelste montagerail (bij 2 collectoren boven elkaar)
24
3
>
>
>
a
Bij het monteren van 2 of 3 collectoren
boven elkaar
2
>
>
1
>
>
>
Montagehandleiding auroTHERM classic 0020103185_01
Leg de collector met de onderste rand op
de montagerail en haak deze in de kle-
melementen.
Let erop dat het bovenste klemblokje van
het klemelement over de collectorrand
valt (1).
Haal de klemelementen van de onderste
montagerail aan met behulp van de
steek-/gaffelsleutel (SW 13).
Gevaar!
Gevaar voor personele en
materiële schade door instorten
van het dak!
De vlakkeplaatcollector kan bij
ondeskundige bevestiging omlaag
storten.
>
Trek de klemelementen vast.
>
Controleer de juiste inspan-
kracht door aan het bovenste
klemblokje te schudden.
>
Haal de moeren aan als het
bovenste klemblok zich laat
bewegen.
Schuif de middelste montagerail zo tegen
de onderste collector aan dat ze één vlak
vormen (1).
Let erop dat de haak van het klemelement
over de collectorrand valt.
Bevestig de montagerail (2) voor de daar
bovenop liggende collector op het kle-
melement.
Leg de volgende collector (3) in de mid-
delste montagerail.
Schroef de klemelementen van de middel-
ste rail vast.
