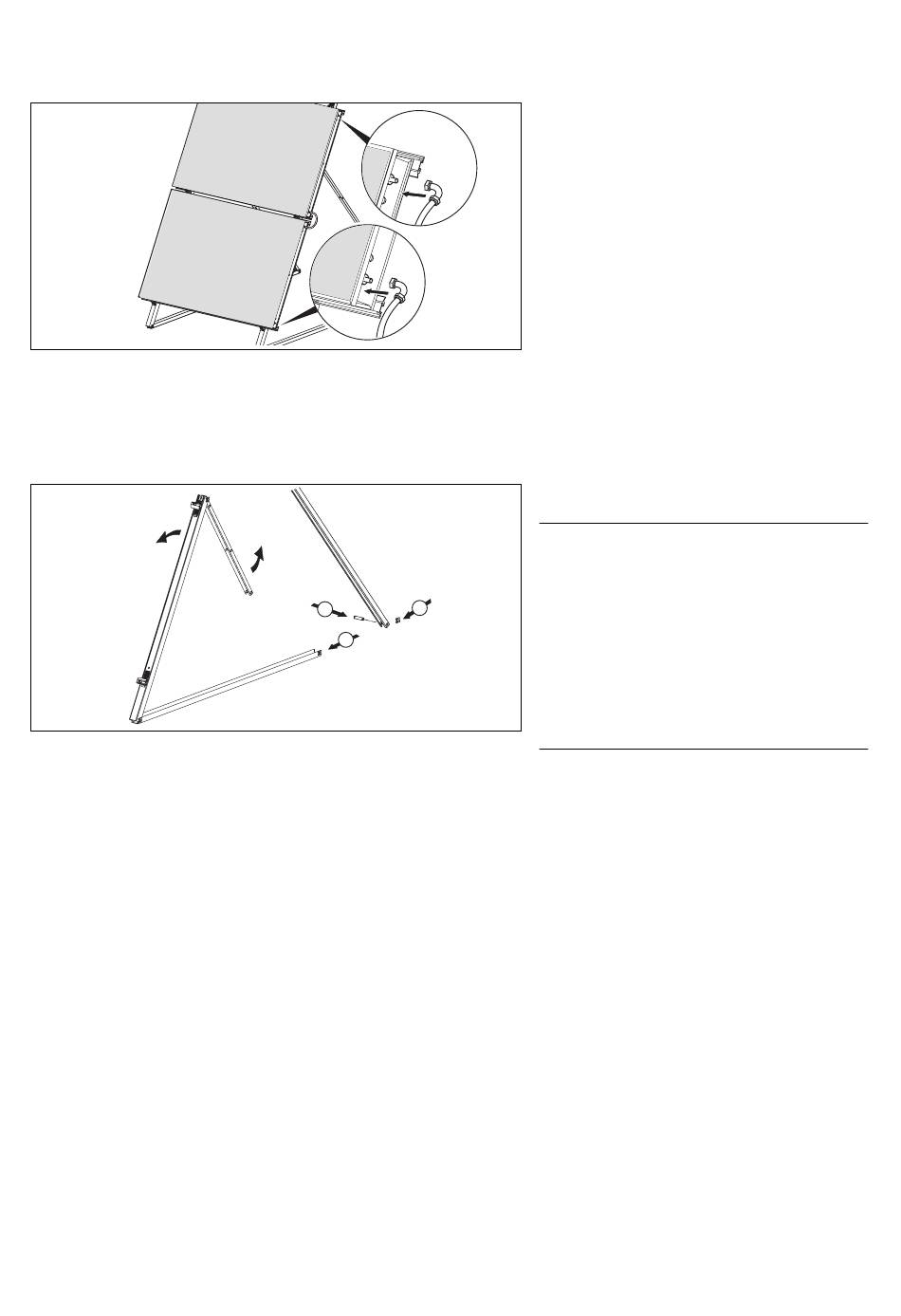

Afb. 7.13 Hydraulische aansluiting
7.3.2
Vlakkeplaatcollectoren monteren op een plat
dak VFK 135 VD/VFK 140 VD
Afb. 7.14 Voorbereiden van de frames
Montagehandleiding auroTHERM classic 0020103185_01
3
2
1
Monteren op een plat dak 7
>
Sluit op de onderste collector de retourlei-
ding (inlaat) aan.
>
Sluit de toevoerleiding (uitlaat) boven op
de collector aan.
>
Koppel de toevoer- en de retourleiding
van de collector aan op de aansluitpijpen
naar het systeem.
>
Controleer zo nodig de aansluitingen op
dichtheid.
i
Raadpleeg voor het installeren van
de aansluitpijpen de montage-
handleiding van het systeem
auroSTEP plus.
>
Klap de frames open.
a
Gevaar!
Gevaar voor vallende onderdelen!
Niet geborgde vlakkeplaatcollecto-
ren kunnen bij harde wind van het
dak storten en mensen in gevaar
brengen.
>
Verzwaar de frames voor de
vlakkeplaatcollectoren met
grind.
>
Let op de benodige last van de
verzwaring.
Bij vastschroeven op het dak
>
Bevestig het onderste telescoopprofiel
met behulp van bouten en veiligheidsclip.
i
Let op het volgende bij het opstel-
len van de collectoren op een met
grind bedekt plat dak: Schuif de
grindlaag op het dag weg op de
plaatsen waar u de grindbakken
wilt opstellen. De grindbakken
hebben een effen ondergrond
nodig. Gebruik beschermmatten
voor de bouw om de dakhuid te
beschermen.
39
