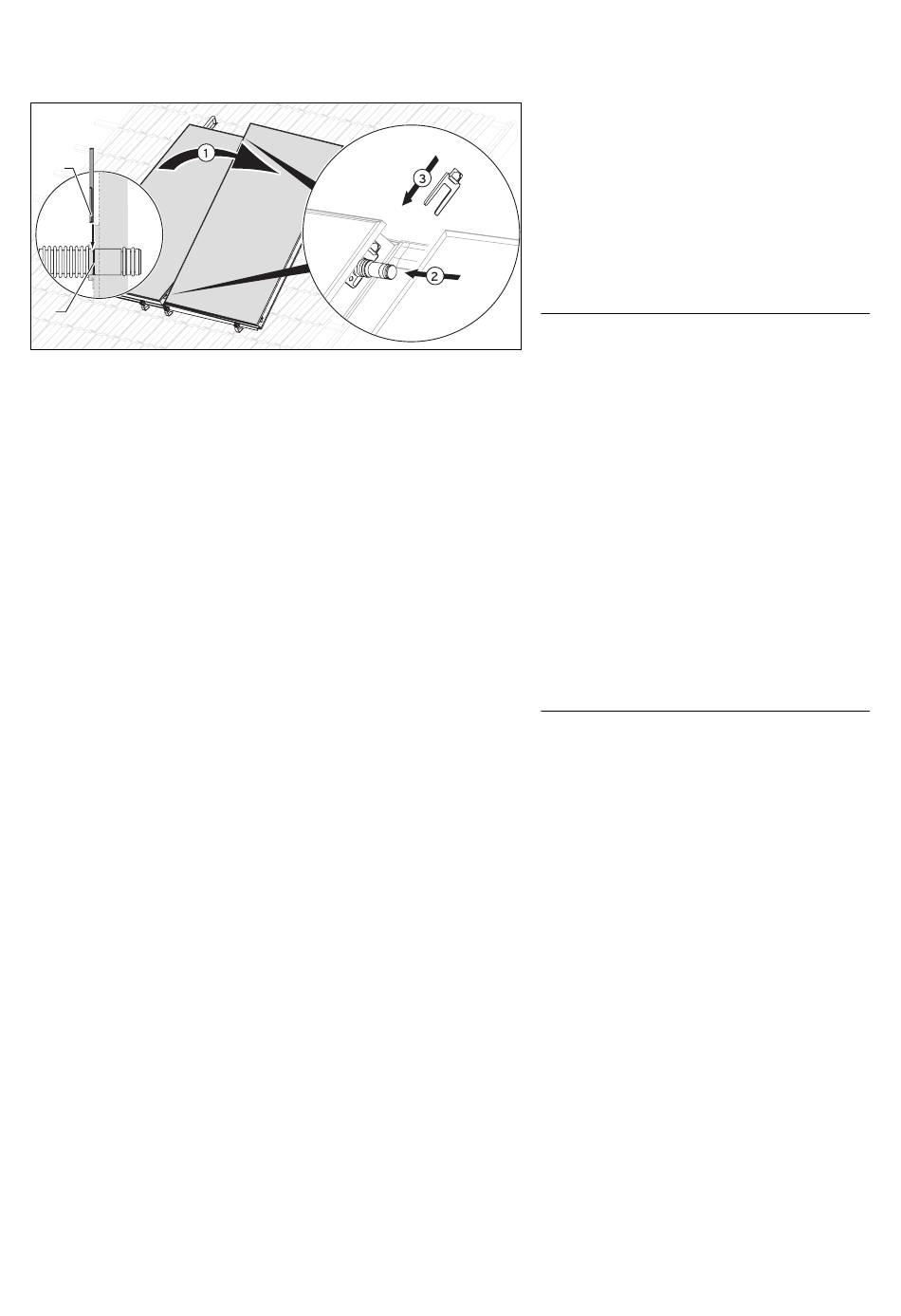

Afb. 6.27 Monteren van de volgende vlakkeplaatcollectoren
Montagehandleiding auroTHERM classic 0020103185_01
Montage op een hellend dakvlak 6
• Plaats de volgende vlakkeplaatcollector (1)
op de onderste montagerail.
• Schuif de vlakkeplaatcollector tegen de
eerste vlakkeplaatcollector (2) aan, en let
daarbij op de hydraulische koppelstukken.
• Zet de tot de aanslag in de opening inge-
brachte hydraulische koppelstukken vast
met behulp van de klemmen (3).
• Trek alle resterende klemelementen van de
dakankers vast.
b
Attentie!
Gevaar voor ondichtheden als
gevolg van ondeskundige
montage!
Ondeskundige montage kan leiden
tot ondichtheden.
>
Steek de hydraulische koppel-
stukken tot aan de aanslag in
de daarvoor bedoelde opneem-
openingen aan de zijkant van de
vlakkeplaatcollectoren.
>
Bevestig de koppelstukken met
de klemmen, schuif de klem
voor de bovenste aansluiting
van bovenaf (en die voor de
onderste aansluiting van
onderaf) in de groef.
>
Vergewis u ervan dat de klem
(A) in de groef van de pijpkop-
peling (B) glijdt.
