4 Aansluitschema
4
Aansluitschema
i
Raadpleeg bij het monteren van de vlakke-
plaatcollectoren VFK 135 D/VFK 140 D en
VFK 135 VD/VFK 140 VD de installatiehandlei-
ding van het systeem auroSTEP plus.
i
Bij het systeem auroSTEP plus kunt u maxi-
maal 3 collectoren boven elkaar (VFK 135 D/
VFK 140 D) of naast elkaar (VFK 135 VD/
VFK 140 VD) monteren. Voorts hangt de soort
en het aantal van de toegepaste collectoren
af van de gesteldheid van het dak en van de
wijze van monteren.
>
Koppel de vlakkeplaatcollectoren onderling aan de
hand van de volgende regels:
4.1
Onderlinge koppelingen voor
VFK 135 D/VFK 140 D
Bij de VFK 135 D/VFK 140 D kunt u op een plat dak maxi-
maal 2 collectoren boven elkaar monteren.

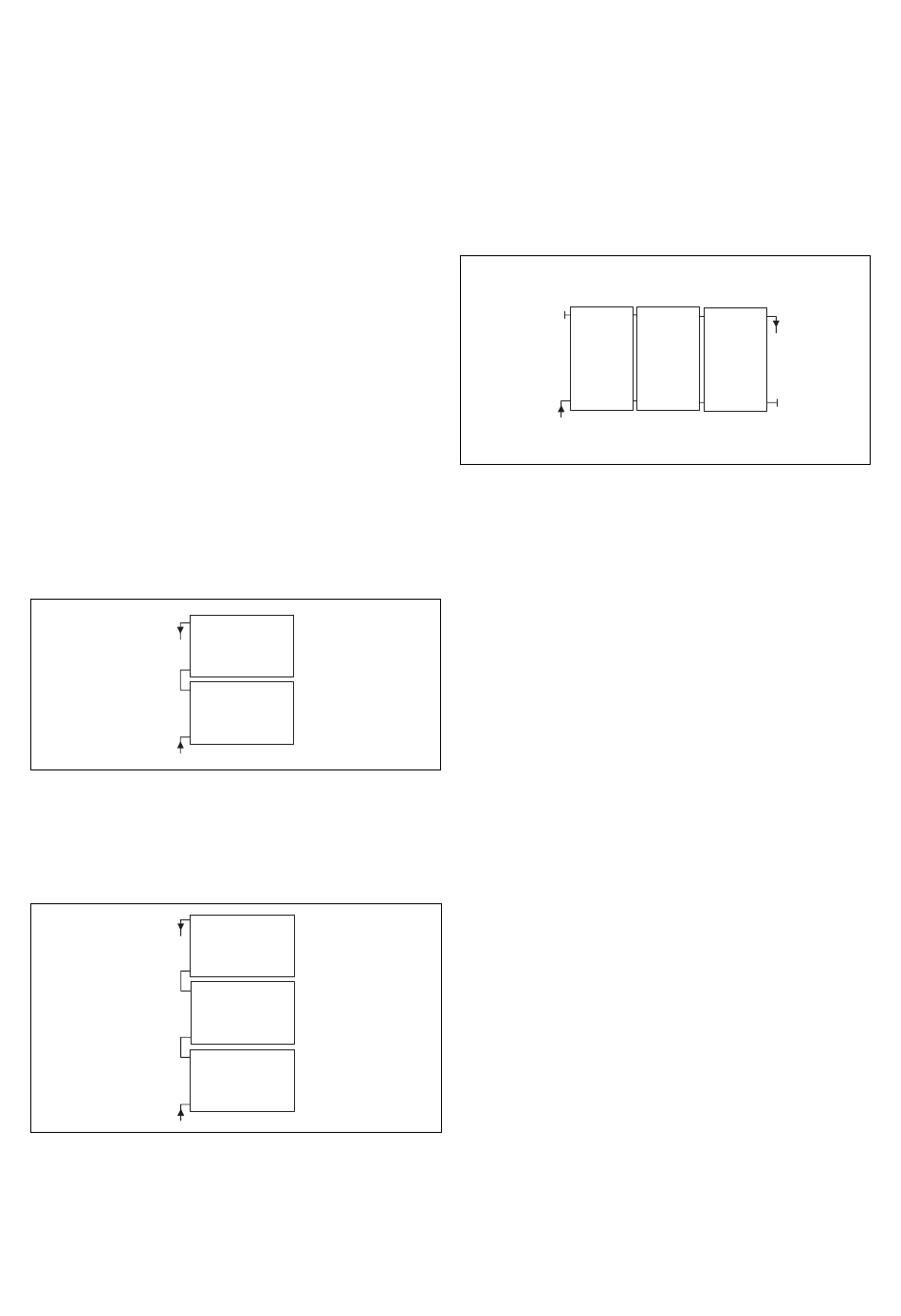

Afb. 4.1 Plat dak: maximaal twee velden boven elkaar
VFK 135 D/VFK 140 D
Bij montage op een hellend dakvlak kunt u maximaal
3 collectoren boven elkaar monteren. Daartoe is een
combinatie vereist met het systeem auroSTEP plus P.
Afb. 4.2 Op een hellend dakvlak: maximaal drie velden boven el-
kaar VFK 135 D/VFK 140 D in combinatie met auroS-
TEP plus P
8
4.2
Onderlinge koppelingen voor
VFK 135 VD/VFK 140 VD
Bij de VFK 135 VD/VFK 140 VD kunt op een plat dak en
bij montage op een hellend dakvlak maximaal 3 collecto-
ren naast elkaar monteren. Een montage boven elkaar is
niet mogelijk.
Afb. 4.3 Veldopstelling naast elkaar met kruislingse aansluiting
VFK 135 VD/VFK 140 VD
i
Collectorvelden met drie collectoren mag u
uitsluitend kruislings (¬
i
Uitsluitend voor collectorvelden met een of
twee collectoren is ook een enkelzijdige
installatie mogelijk, als bouwkundige redenen
dat vereisen.
i
Voor het optimaal functioneren van een
kruislings aangesloten veld moet er een
afschot van ongeveer 1% zijn naar de onder-
ste aansluiting (de aansluiting van de retour-
leiding).
Montagehandleiding auroTHERM classic 0020103185_01
. 4.3) aansluiten.
