Monteren
1
f
f
f
3
P_MOZ_0017_SW

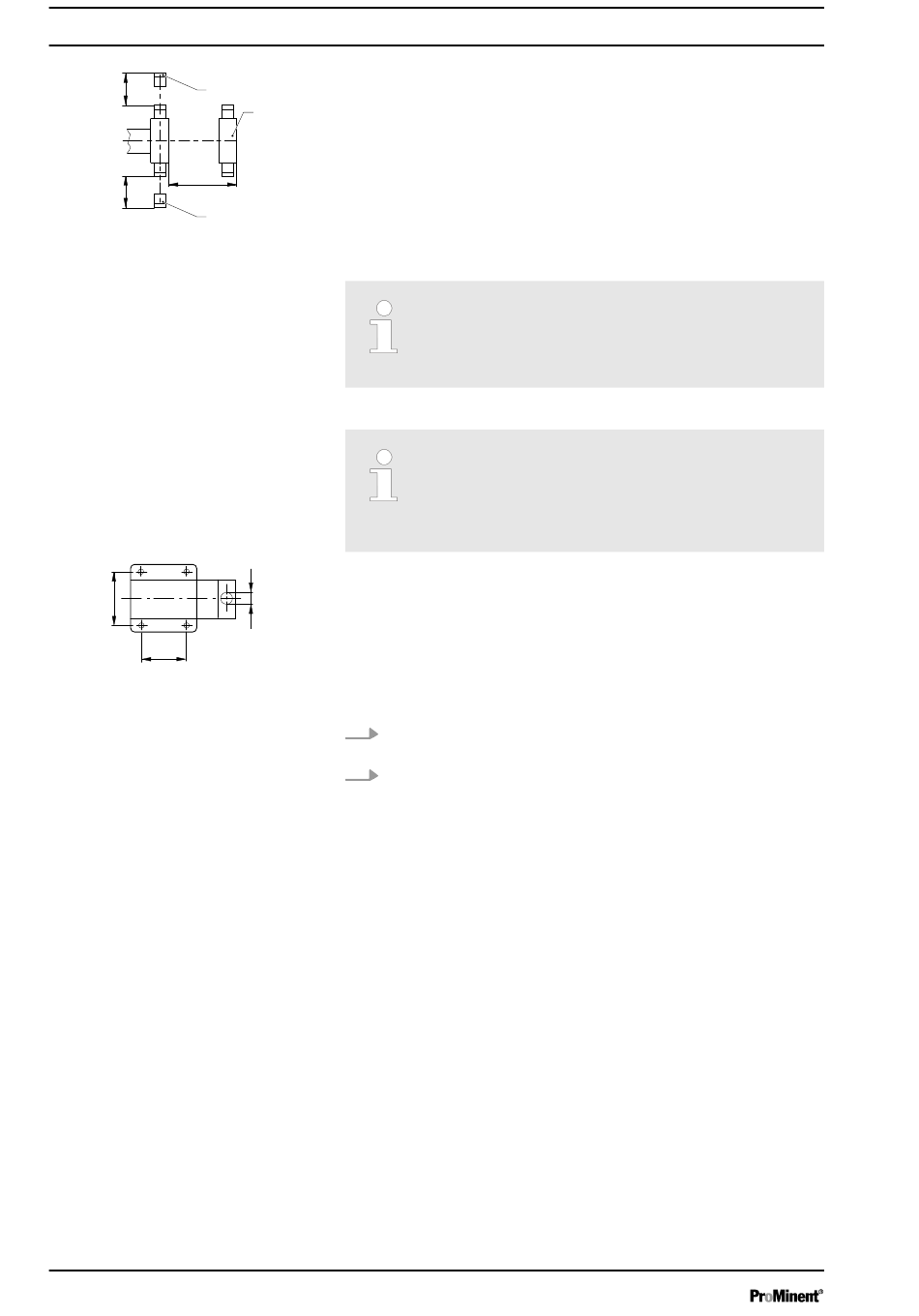

Afb. 8
Oriëntatie doseereenheid
Bevestigen
m
m
P_MOZ_0015_SW
Afb. 9
38
1
Persventiel
2
Doseerkop
2
3
Zuigventiel
Zorg bij de doseerkop en de zuig- en persventielen voor voldoende vrije
ruimte (f), zodat er probleemloos onderhouds- en reparatiewerkzaam‐
heden aan deze onderdelen kunnen worden uitgevoerd.
DN
1.
Zie voor de afmetingen (m) van de montageboringen de betreffende
maatschetsen of gegevensbladen.
2.
Bevestig de pompvoet met geschikte bouten op het fundament.
Bevestig bij aanbouwpompen het frame met geschikte bouten op
het fundament.
Doseercapaciteit te laag
Staan de ventielen van de doseereenheid niet rechtop,
sluiten ze niet goed.
Het persventiel moet rechtop naar boven staan.
–
Doseercapaciteit te laag
Door trillingen kunnen storingen in de ventielen van de
doseereenheid ontstaan.
Bevestig de doseerpomp zodanig dat geen trillingen
–
kunnen ontstaan.
