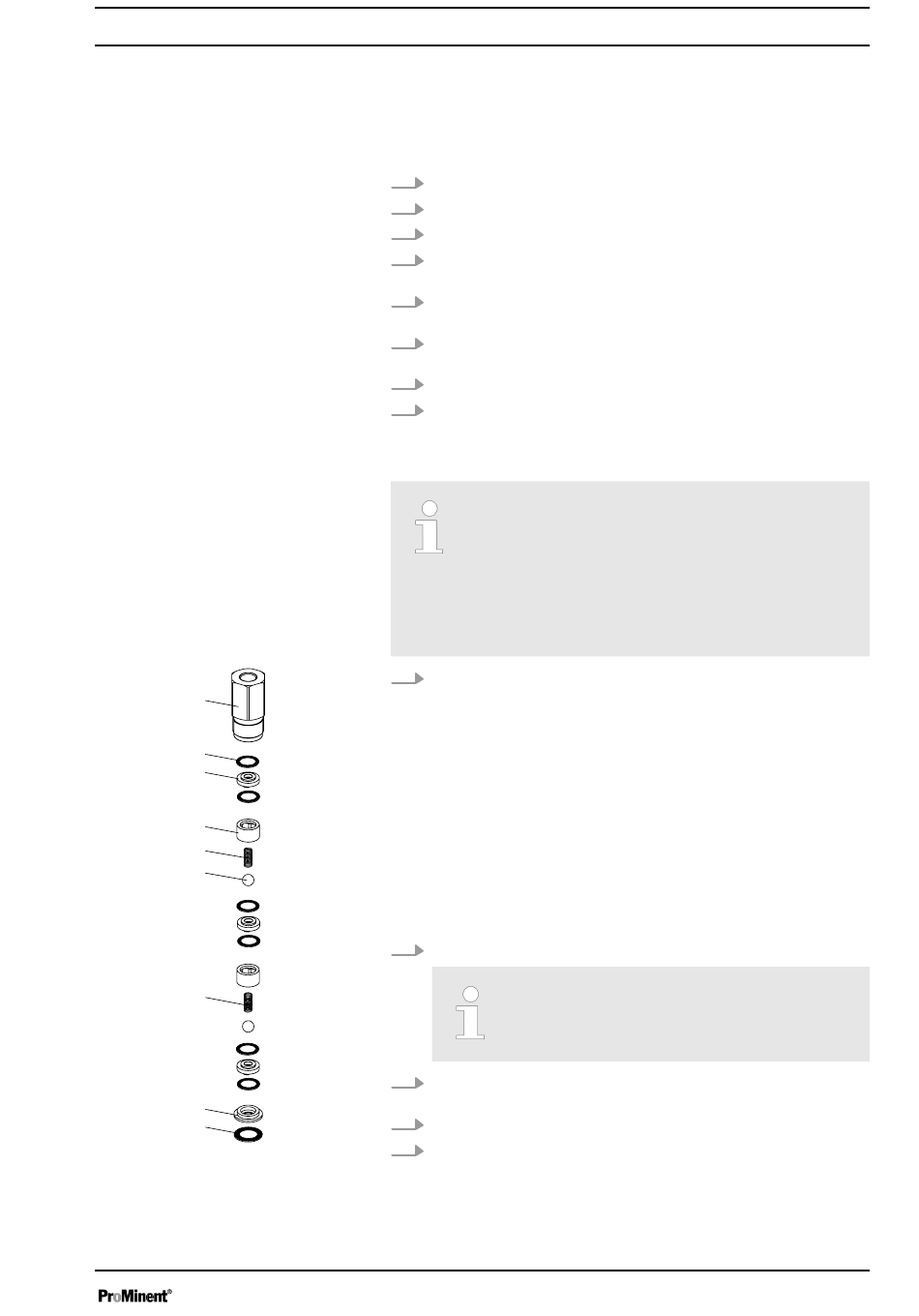

Reinigen van een persventiel (dubbele
kogel)
1
2
3
4
*
5
*
6
7
Afb. 17
Reinigen van een zuigventiel (dubbele
kogel)
Personeel:
n
Persventiel uit elkaar halen
1.
Maak de persleiding los.
2.
Schroef het persventiel uit de doseerkop en spoel dit door.
3.
Verwijder de overige delen uit de doseerkop.
4.
Laat voor zover dat mogelijk is de delen uit het ventiellichaam (1)
vallen.
5.
Steek een inbussleutel of vergelijkbare sleutel in het gat van het
ventiellichaam (1) en duw de overige delen eruit.
6.
Verwijder met een kleine schroevendraaier de laatste afdichting (2)
en kogelzitting (3) uit het ventiellichaam (1).
7.
Spoel alle delen af en reinig ze.
8.
Vervang de afdichtingen en de versleten onderdelen.
Persventiel in elkaar zetten
Let bij het in elkaar zetten op de richting van de ventiel‐
zittingen (3). De ventielzittingen (3) fungeren aan de fijn‐
bewerkte kant als kogelzitting en aan de andere kant als
ventielbus en veergeleiding. De fijnbewerkte kant moet
bij alle ventielzittingen in stromingsrichting wijzen.
Let bij het in elkaar zetten van de ventielen op de volg‐
orde:
teflon - metaal - teflon - metaal - ...
1.
Laat de volgende onderdelen na elkaar in het ventiellichaam (1)
glijden:
Een afdichting (2) en een ventielzitting (3) (richting!)
n
een afdichting (2) en een ventielhuls (4)
n
(Wanneer aanwezig, laat u een veer (*) in de veergeleiding van
n
de ventielzitting (3) glijden)
Laat een kogel (5) in het ventiellichaam (1) glijden
n
Een afdichting (2) en de tweede ventielzitting (3) (richting!)
n
een afdichting (2) en de tweede ventielhuls (4)
n
(Wanneer aanwezig, laat u de tweede veer (*) in de veergelei‐
n
ding van de ventielzitting (3) glijden)
Laat de tweede kogel (5) in het ventiellichaam (1) glijden
n
Een afdichting (2), de derde ventielzitting (3) (richting!) en nog
n
een afdichting (2)
2.
Plaats de ventielschijf (6) met de flens op de pakking.
De afstand tussen de rand van het ventiellichaam
en de ventielschijf (6) is afhankelijk van de con‐
structie.
3.
Plaats de grote afdichting (7) tussen de ventielschijf (6) en de
doseerkop.
4.
Schroef het ventiel tot aan de aanslag erin.
5.
Bevestig de persleiding.
Een zuigventiel wordt op dezelfde wijze uit elkaar gehaald, gereinigd en in
elkaar gezet als een persventiel.
Deskundig personeel
Repareren
