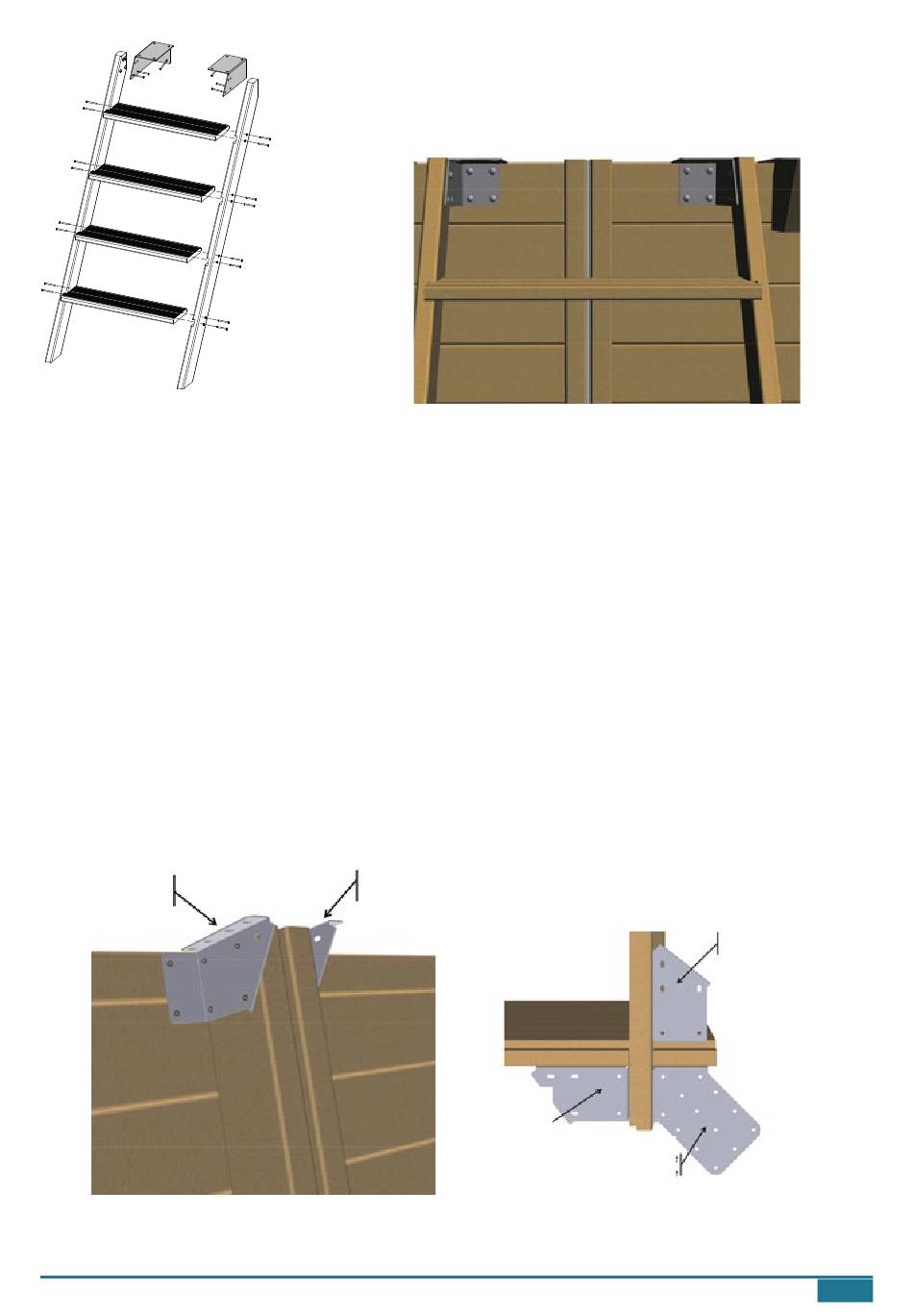

Figuur 15 – Montage van de houten buitentrap
Voor uw comfort, raden wij u aan de trap aan de wand tegenover de skimmer te bevestigen. Hij dient
echter nooit in het gedeelte van het zwembad waar de as van het automatisch rolluik zich bevindt te
worden gemonteerd.
De trap moet zich op minimum 30 cm van de hoeken van het zwembad bevinden. Houd er rekening mee
dat de binnentrap en de houten trap zich tegenover elkaar dienen te bevinden.
5.7
Plaatsing van de verbindingsstukken
De verbindingsstukken zijn ontworpen als ondersteuning en voor de bevestiging van de boordplanken.
Zorg er dus voor dat ze goed worden geplaatst. Plaats ze zodat ze op gelijke hoogte zitten als de bovenkant
van de wanden en zorg ervoor dat ze zowel onderling als met de bevestigingen zijn uitgelijnd.
•
Plaats aan de bovenkant van de steunpoten vier "rechtse" verbindingsstukken en vier "linkse"
verbindingsstukken uit de kit "bevestigingsonderdelen" zoals afgebeeld in
Torx rvs Parker schroeven 6 × 20 A2 (zak G) per verbindingsstuk, 48 schroeven in totaal.
•
Monteer in de hoeken vier "rechtse" verbindingsstukken en vier "linkse" verbindingsstukken, en
vier hoeksteunen voor de boordplanken, zoals afgebeeld in
schroeven 6 × 20 RVS A2 (zak G) per steun en 6 Torx rvs Parker schroeven 6 × 20 A2 (zak G) per
verbindingsstuk, 64 schroeven in totaal.
Linkerverbindingsstuk
Figuur 17 – Het plaatsen van de verbindingsstukken aan de bovenkant van de steunpoten
STADSZWEMBAD
Figuur 16 – Bevestiging van de buitentrap aan het zwembad
Rechter-
verbindingsstuk
Linker-
verbindingsstuk
Figuur 18 – Het plaatsen van de verbindingsstukken in de hoeken
Figuur
Figuur
18. Gebruik 4 Torx rvs Parker
Rechter-
verbindingsstuk
Hoeksteunen
voor de rand
2018/03 - Versie: B - Code : 97141484
