Het is noodzakelijk om de bruine draad met de + pool en de blauwe draad met de - pool te verbinden.
Een verbindingsfout leidt tot een rotatie van de motor in de omgekeerde richting, wat ernstige schade
veroorzaakt aan het automatisch rolluik.
Als u de kabel dient te verlengen (de schakelkast bevindt zich op meer dan 3,5 m van het zwembad), is
het noodzakelijk om een kabel met dezelfde kenmerken te gebruiken, en de aan te sluiten draden via een
waterdichte aansluitdoos of met behulp van waterdichte thermoformeerbare omhulsels (één per draad en
één voor de gehele kabel). De maximale lengte van de kabel tussen de motor en de schakelkast is 25 m.
12.2.7 Aansluiting eindelopen
Sluit de C (gemeenschappelijk), S (signaal) en A (voeding) polen van de schakelkast (zie
op de motor via de afgeschermde kabel die bestaat uit drie draden van 1 mm², genummerd van 1 tot 3.
Sluit hiervoor:
•
draad n° 1 aan op pool A;
•
draad n° 2 aan op pool S;
•
draad n° 3 aan op pool C.
Het metalen vlechtwerk van de afgeschermde kabel wordt verbonden met de aardpool van de schakelkast
(zie
Figuur
55).
Het is noodzakelijk om draad n° 1 aan te sluiten op pool A, draad n° 2 op pool S en de draad n° 3 op
pool, anders kan onomkeerbare schade aan de motorsensor worden veroorzaakt.
12.2.8 Aansluiten van het controlepaneel met sleutel
De plaats van het controlepaneel met sleutel dient zicht te bieden op het zwembad. Er mag niemand in
het zwembad zitten wanneer u de afdekking inschakelt. De polen van het controlepaneel met sleutel zijn
genummerd van 0 tot 2 in

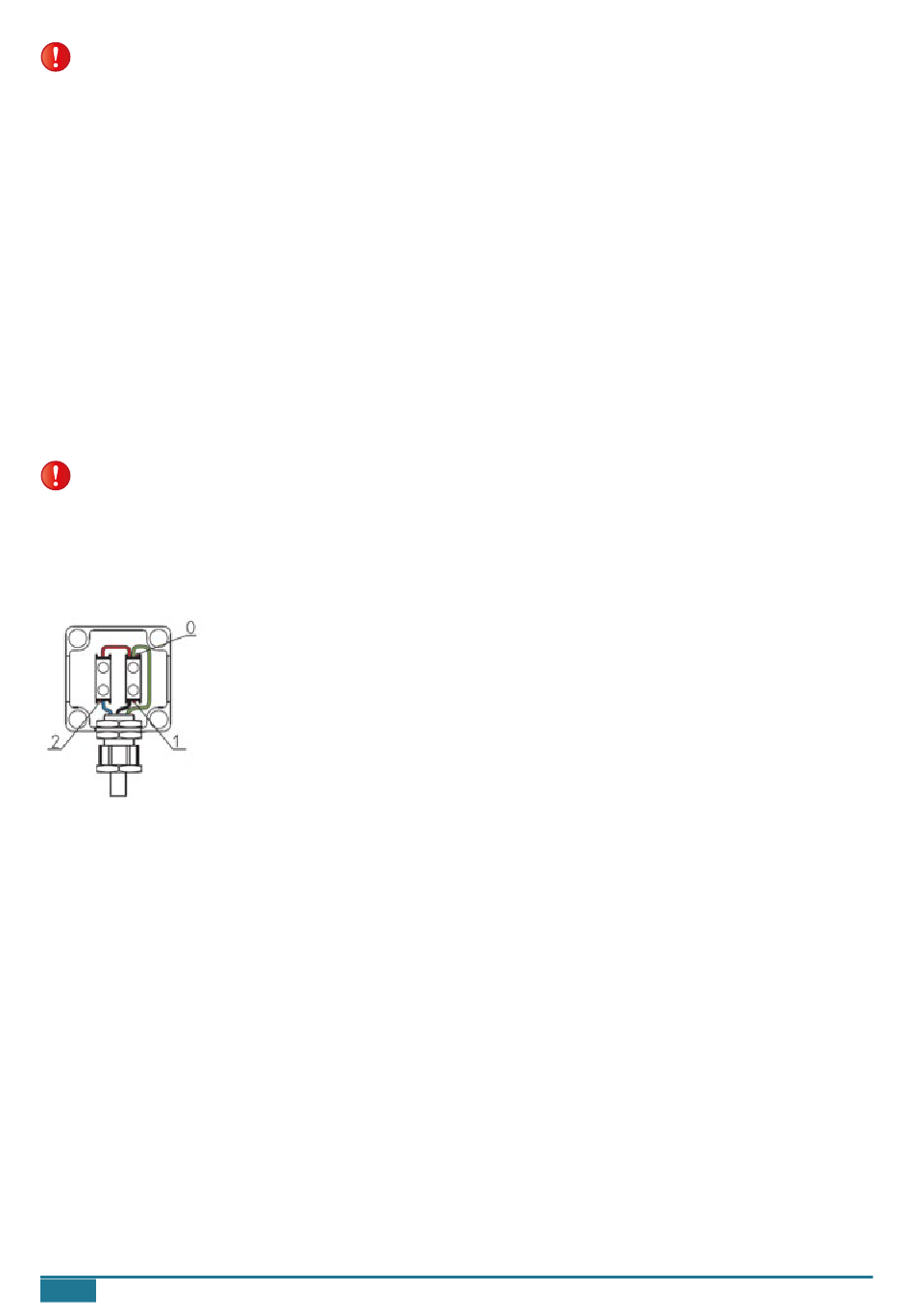

Figuur 56 – Controlepaneel met sleutel
Maak de volgende aansluitingen met een kabel van 3 x 1,5 mm²:
•
pool 0 van de schakelkast in de rechterbovenhoek van het paneel (aansluiting n° 0 -
gemeenschappelijk);
•
pool 1 van de schakelkast in de rechterbenedenhoek van het paneel (pool 1 - opening);
•
pool 2 van de schakelkast in de linkerbenedenhoek van de kast (pool n° 2 - sluiten).
•
draai tot slot de wartel van het controlepaneel met sleutel aan op de kabel..
12.3
Instellen van de eindelopen en de anti-uittrekking
Deze stap vindt plaats op het bedieningspaneel in de schakelkast. Dit paneel heeft drie knoppen en 5
LEDs, zoals beschreven in de onderstaande tabel.
Voor de eerste twee LED's, betekent knipperen dat informatie wordt verzameld, terwijl een constant licht
betekent ofwel informatie kan worden verzameld (voor de eerste twee LED's) of dat de anti-uittrekking is
geactiveerd (enkel voor de 2e LED).
Als de 5de LED brandt, betekent dit dat er een storing is in het signaal van de motorsensor.
