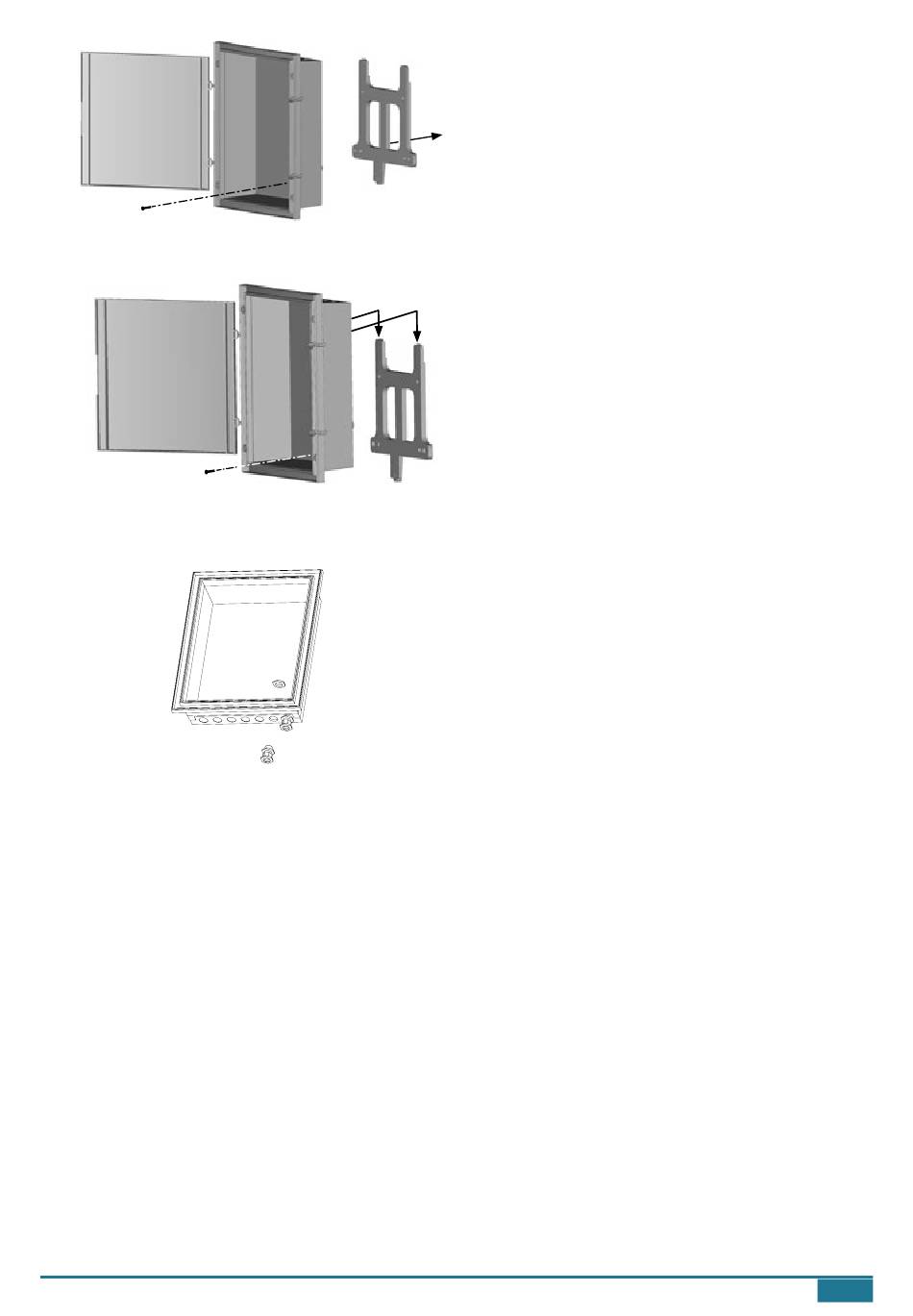

Bevestig de beugel aan de wand, hang de kast op de beugel en plaats de schroef terug op zijn
plaats;
•
plaats de wartels voor de kabeldoorvoer (plaats slechts één kabel per wartel) en maak de
verbindingen. Draai de wartel vast op de kabels om de verbindingen af te dichten. Monteer het
voorpaneel nadat de bedrading is voltooid.
De deur van de kast is omkeerbaar. Verwijder om de deur om te draaien eerst de deur, de scharnieren en
deurklip, draai deze om, breng ze opnieuw aan en zet de poort vast.
12.2.3 Voeding van de schakelkast
Sluit de netvoeding van 230V aan op de N-polen (neutraal), Ph (fase) onderaan de kast en verbind de
aarding met de groene en gele pool aan de linkerzijde van de verbindingspolen (zie
12.2.4 Aansluiten van de filtratiepomp
Sluit de twee uitgaande draden van de transformator van de pomp aan op het tweede stel N en P polen in
de schakelkast van links naar rechts (zie
deze bedrading.
12.2.5 Aansluiten van de schijnwerper
Sluit de twee kabels van de schijnwerper aan op de polen 0 en 12 van de schakelkast (zie
hoeft geen polariteit gerespecteerd te worden voor deze bedrading.
12.2.6 Motoraansluiting
Sluit de + en - polen van de schakelkast (zie
de motor met behulp van de kabel die verbonden is met de motor. Deze niet-afgeschermde kabel bestaat
uit 2 draden van 2,5 mm².
STADSZWEMBAD
Figuur
55).Er hoeft geen polariteit gerespecteerd te worden voor
Figuur
55) aan op de + (bruine draad) en - (blauwe draad) van
Figuur
55).
Figuur
2018/03 - Versie: B - Code : 97141484
55). Er
53/68
