12.2
Elektrische kast: montage en aansluiting

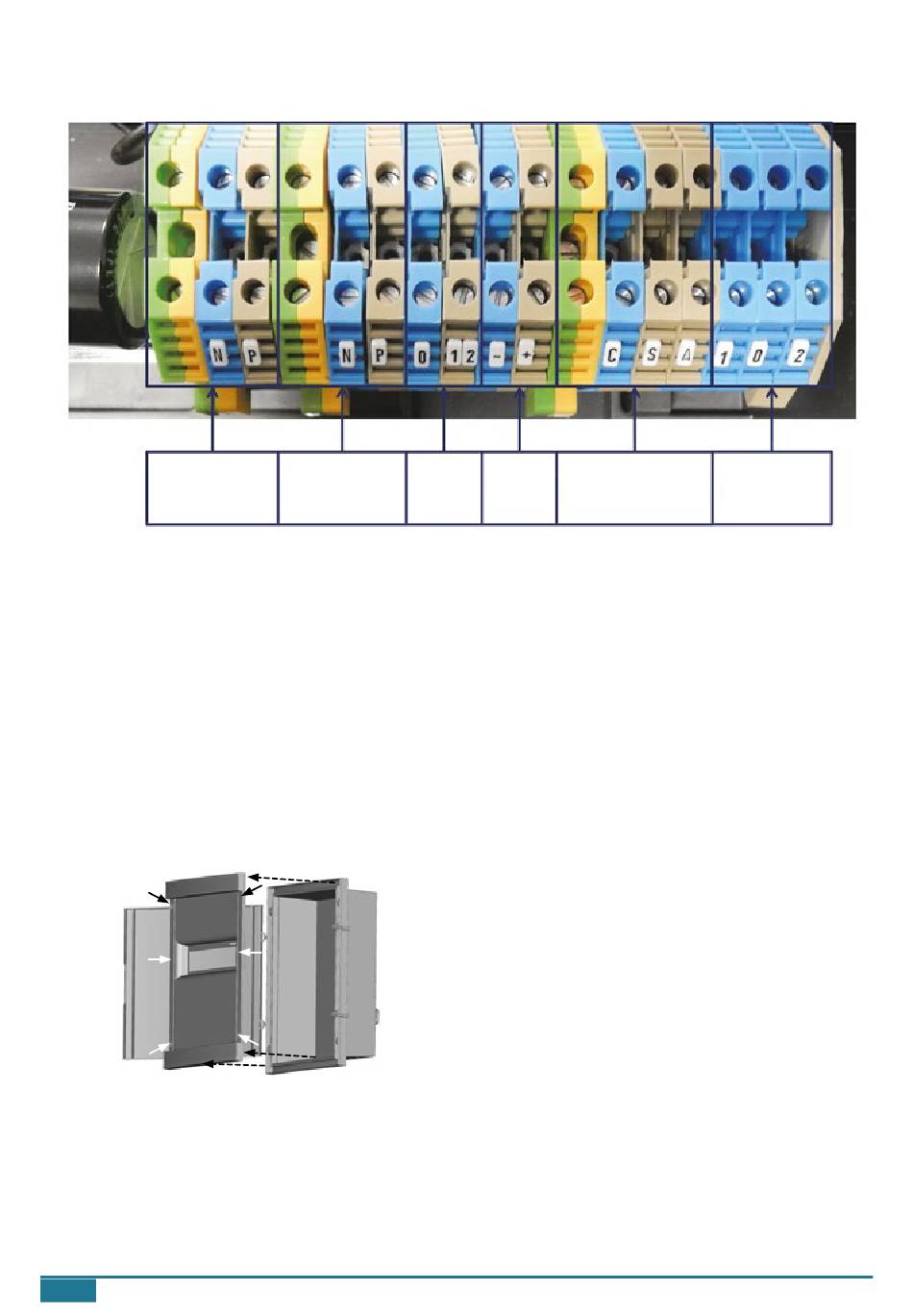

De polen van de elektrische kast waar u een apparaat mee dient te verbinden worden weergegeven in
Figuur
55.
Netvoeding
230 V
Figuur 55 – Schakelkast voor het STADSZWEMBAD
12.2.1 Veiligheidsvoorschriften voor de schakelkast
Bij de installatie van een schakelkast dienen de volgende regels in acht worden genomen:
•
volgens norm NF C15-100 dient een differentiële stroomonderbreker van 30 mA in de hoofdlijn te
worden geïnstalleerd;
•
zorg ervoor, wanneer het noodzakelijk is het voorpaneel te verwijderen, dat de stroom is
uitgeschakeld;
•
zekeringen moeten worden vervangen door zekeringen met dezelfde kenmerken.
12.2.2 Montage van de schakelkast
De kast wordt volgens de volgende vier stappen geplaatst:
•
ontgrendel de 6 schroeven en verwijder het plastic voorpaneel;
•
Verwijder de schroef van de montagebeugel aan de achterzijde van de kast en gebruik de beugel
als sjabloon om te boren;
52/68
2018/03 - Versie: B - Code : 97141484
Schijn-
Filtratiepomp
werper
Eindsensoren
Motor
Controlepaneel
met sleutel
STADSZWEMBAD
