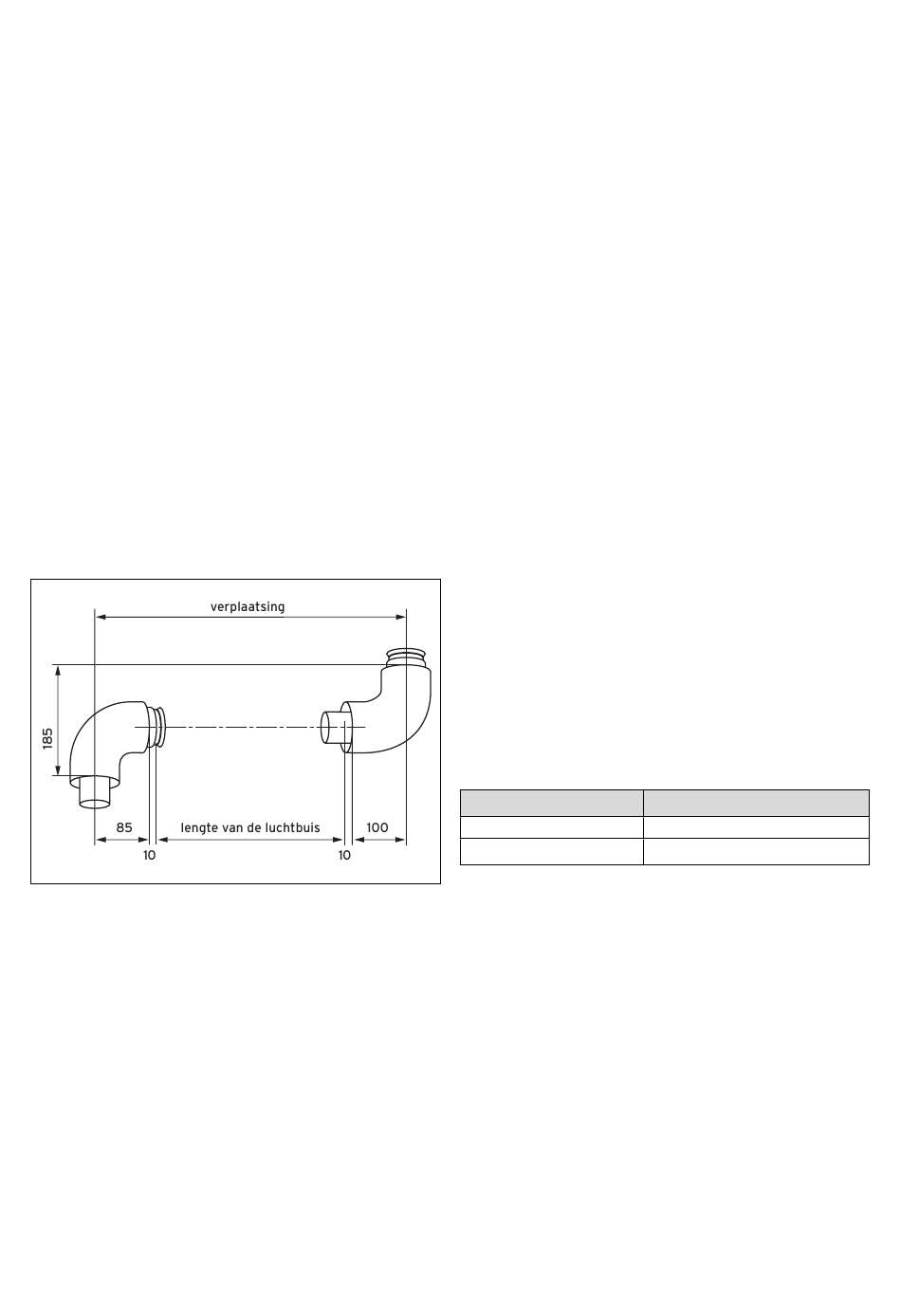

Afb. 3.15 Montage 90°-bochtstuk
Montagehandleiding verbrandingsluchttoevoer/verbrandingsgasafvoer turboMAG exclusiv
Systeem concentrisch ∅ 60/100, aluminium 3

3.7.2 Montage bochtstukken

U kunt 3 verschillende bochtstukken met verschillende
verplaatsingsafstanden inzetten:
90°-bochtstuk (art.-nr. 303 808),
45°-bochtstuk (art.-nr. 303 809; 2 stuks).
De bochtstukken zijn niet warmtegeïsoleerd.
Op de volgende pagina's vindt u tabellen die u het bepa-
len van de nodige buislengtes voor verlengbuizen tus-
sen de bochtstukken vergemakkelijken. Als u de ver-
plaatsingsafstand kent, kunt u met behulp van deze
tabellen de lengte van de luchtbuis tussen de bochtstuk-
ken bepalen.
90°-bochtstukken
Voorbeeld:
U meet de verplaatsing van 400 mm af.
Met de volgende formule bepaalt u de lengte van de
luchtbuis:
Lengte van de luchtbuis = verplaatsing min 210 mm
De lengte van de luchtbuis bedraagt daarna in het voor-
beeld 400 mm - 210 mm = 190 mm.
Houd rekening met de volgende bijzondere gevallen:
Verplaatsing [in mm]
190, 195, 200, 205, 210
>210 - <310
Tab. 3.6 Verplaatsingsafstanden bij 90°-bochtstukken
Lengte van de luchtbuis [in mm]
0
niet mogelijk
15
