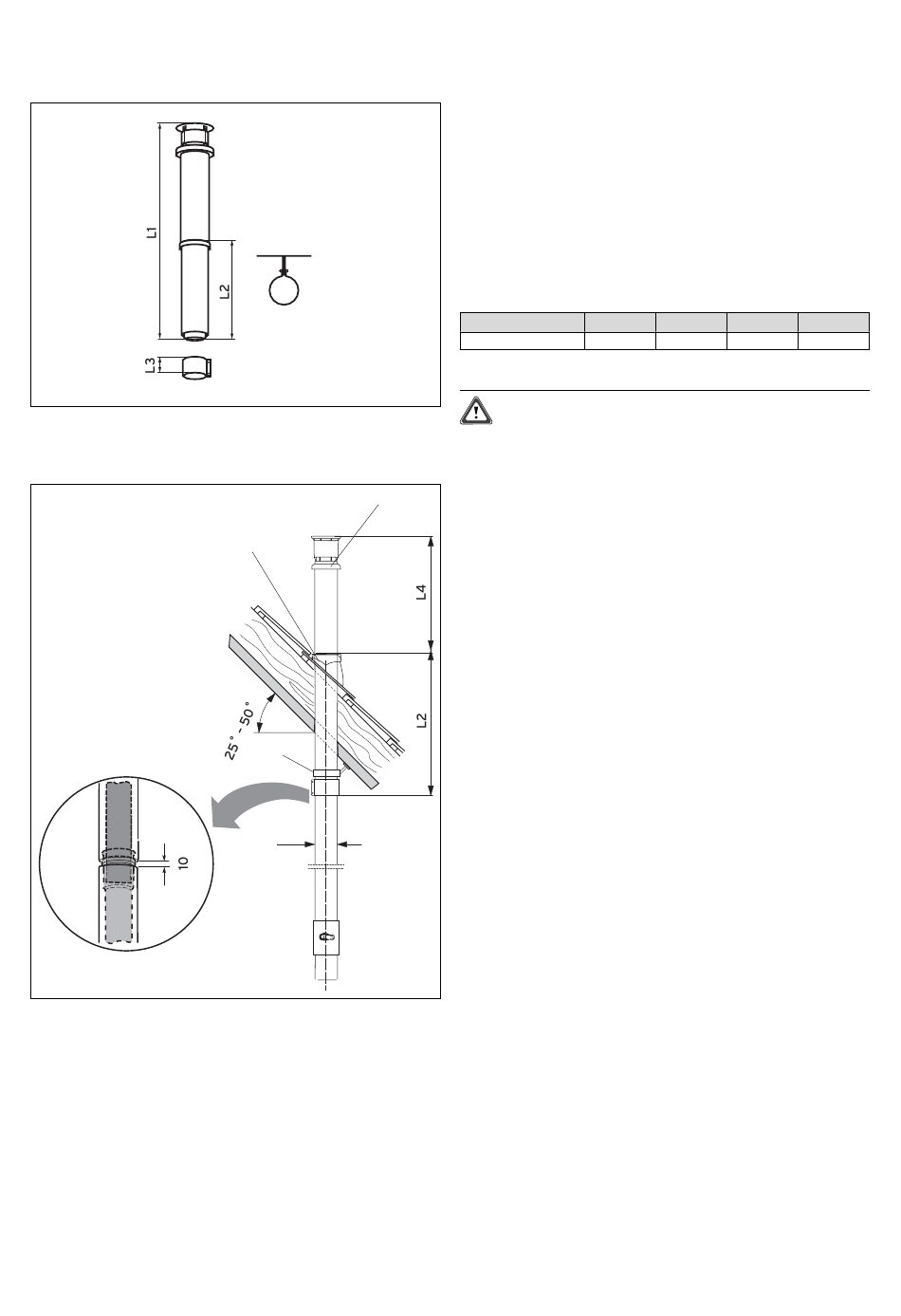

Afb. 3.2 Leveromvang verticale dakdoorvoering
Afb. 3.3 Montage van de dakdoorvoering
Montagehandleiding verbrandingsluchttoevoer/verbrandingsgasafvoer turboMAG exclusiv
Systeem concentrisch ∅ 60/100, aluminium 3
2
1
3
Ø 100
3.5
Montage verticale dakdoorvoering
Leveromvang verticale dakdoorvoering
Vaillant art.-nr.: 303 830
(zwart, met warmte-isolatie aan verbrandingsgaszijde)
De set bevat:
- Verticale dakdoorvoering
- 48-mm-klem
- Bevestigingsklem
Type
Maat L1
303 830
1411
Tab. 3.4 Lengtematen
Attentie!
Neem de maximale buislengtes in de tabel 3.3
Maximale buislengtes in acht.
3.5.1 Montage door schuine daken
• Leg de inbouwplaats van de dakdoorvoering vast.
• Plaats de dakpan (1).
• Steek de dakdoorvoering (2) van boven door de dak-
pan tot hij goed afsluit.
• Richt de dakdoorvoering verticaal uit en bevestig hem
met de bijgeleverde beugel (3) aan de dakconstructie.
Maat L2
Maat L3
Maat L4
824
48
587
7
