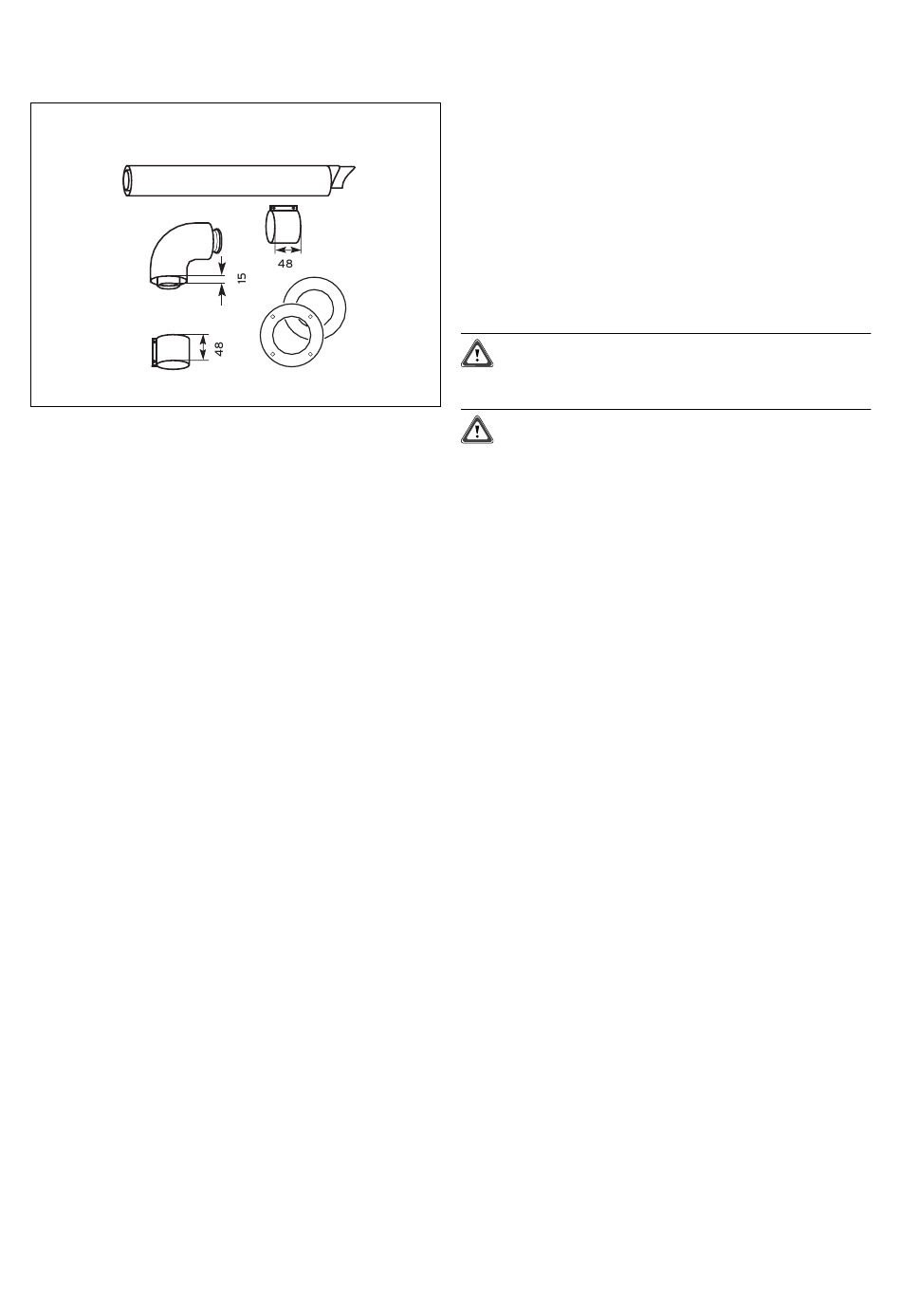

Afb. 3.6 Leveromvang horizontale wand-/dakdoorvoering
Montagehandleiding verbrandingsluchttoevoer/verbrandingsgasafvoer turboMAG exclusiv
Systeem concentrisch ∅ 60/100, aluminium 3
3.6
Montage horizontale wand-/dakdoorvoering
Leveromvang horizontale wand-/dakdoorvoering
Vaillant art.-nr.: 303 845
De set bevat:
- Horizontale wand-/dakdoorvoering
- 90°-bochtstuk
- 2 x 48 mm-klem (bij telescoop 3 x)
- 1 x wandrozet ∅ 100
- 1 x flexibele buitenrozet ∅ 100
Attentie!
Neem de maximale buislengtes in de tabel 3.3
Maximale buislengtes in acht.
Attentie!
Helling van de doorvoering naar buiten: 1°!
(1° komt overeen met een helling van ca. 15 mm
per meter buislengte.)
9
