1
Hoofdstuk

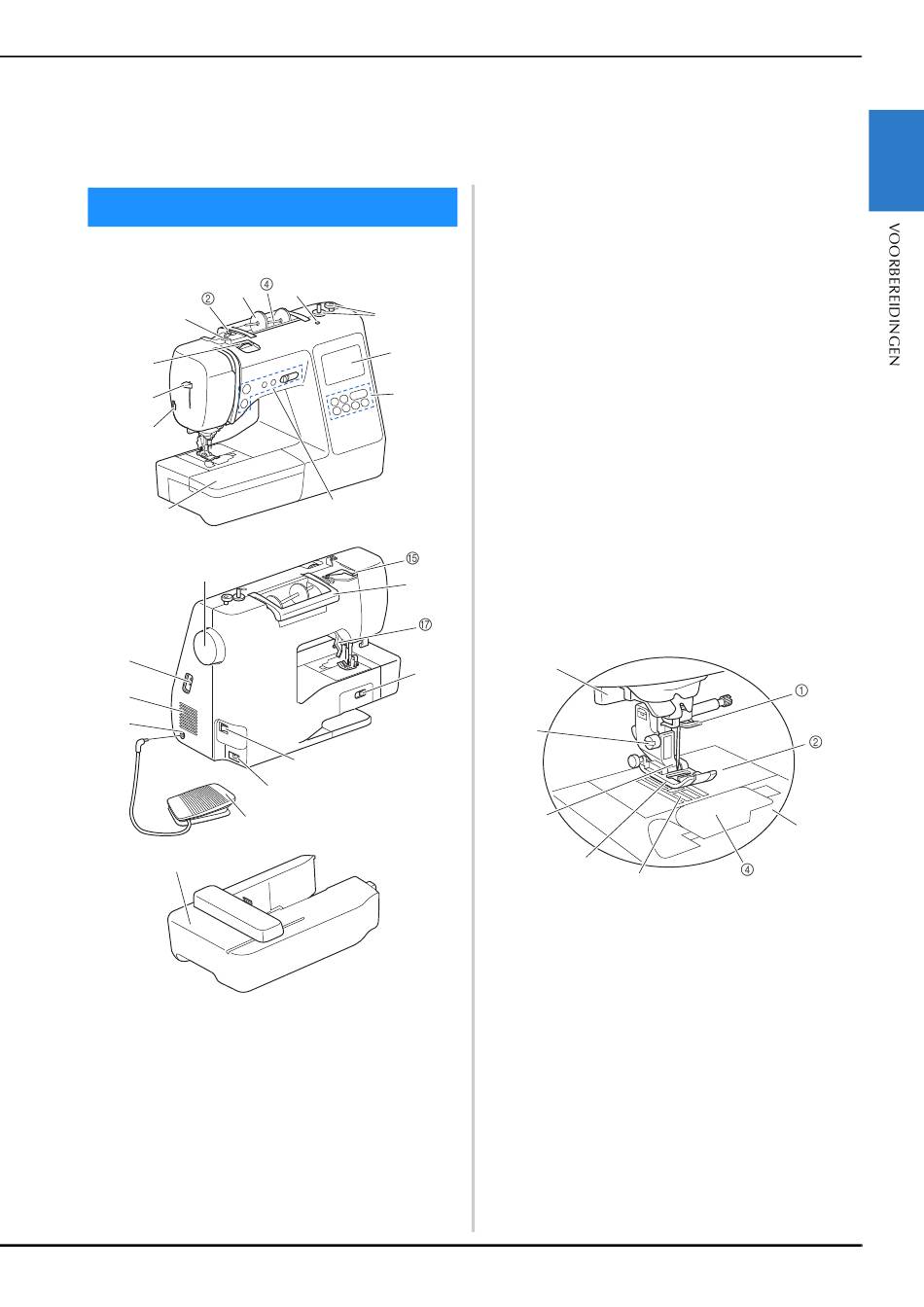

Namen van machineonderdelen
■ Belangrijkste onderdelen
c
a
m
l
k
j
n
x
w
v
u
y
1 Draadgeleider voor het opwinden van de spoel en
voorspanning voor spoelen (pagina 15)
2 Draadgeleider (pagina 14)
3 Kloshouder (pagina 13)
4 Klospen (pagina 13)
5 Opening voor extra klospen
Deze opening is voor een extra klospen om te naaien met een
tweelingnaald. (pagina 53) Deze opening is niet bestemd voor
smering. Giet geen olie in deze opening.
6 Spoelwinder (pagina 13)
7 LCD (liquid crystal display) (pagina 10)
8 Bedieningspaneel (pagina 6)
9 Bedieningstoetsen en schuifknop voor
snelheidsregeling (pagina 6)
VOORBEREIDINGEN
e
f
g
h
i
p
r
s
t
Namen van machineonderdelen
0 Accessoirestafel (pagina 7, 31)
A Draadafsnijder (pagina 19)
B Naaldinrijgerhendel (pagina 19)
C Draaiknop draadspanning (pagina 29, 70)
D Handwiel
Draai het handwiel naar u toe (tegen de klok in) om de naald
omhoog en omlaag te zetten om één steek te naaien.
E Bedekte draadgeleider (pagina 14)
F Handvat
Draag de machine aan het handvat om deze te vervoeren.
G Persvoethendel
Zet de persvoethendel omhoog en omlaag om de persvoet
omhoog en omlaag te zetten.
H Transporteurstandschakelaar
Gebruik de transporteurstandschakelaar om de transporteur
omhoog of omlaag te zetten. (pagina 48)
I Hoofdschakelaar (pagina 9)
J Voedingsaansluiting (pagina 9)
K Voetpedaal (pagina 26)
L Aansluiting voetpedaal (pagina 26)
M Ventilatieopening
Door de ventilatieopening kan de lucht rond de motor
circuleren. Bedek de ventilatieopening niet wanneer u de
machine gebruikt.
N USB-poort (voor USB-stick) (pagina 56, 77)
O Borduureenheid (pagina 60)
■ Naald en persvoetgedeelte
i
h
g
f
e
1 Draadgeleiders op de naaldstang (pagina 18)
2 Steekplaat (pagina 31)
3 Steekplaatdeksel (pagina 16)
4 Spoelhuisdeksel/spoelhuis (pagina 16, 79)
5 Transporteur
De transporteur voert de stof door in de naairichting.
6 Persvoet
De persvoet drukt gelijkmatig op de stof tijdens het naaien.
Bevestig de geschikte persvoet voor de steek die u hebt
geselecteerd.
7 Persvoethouder (pagina 24)
8 Persvoethouderschroef (pagina 24)
9 Knoopsgathendel (pagina 43)
1
c
5
