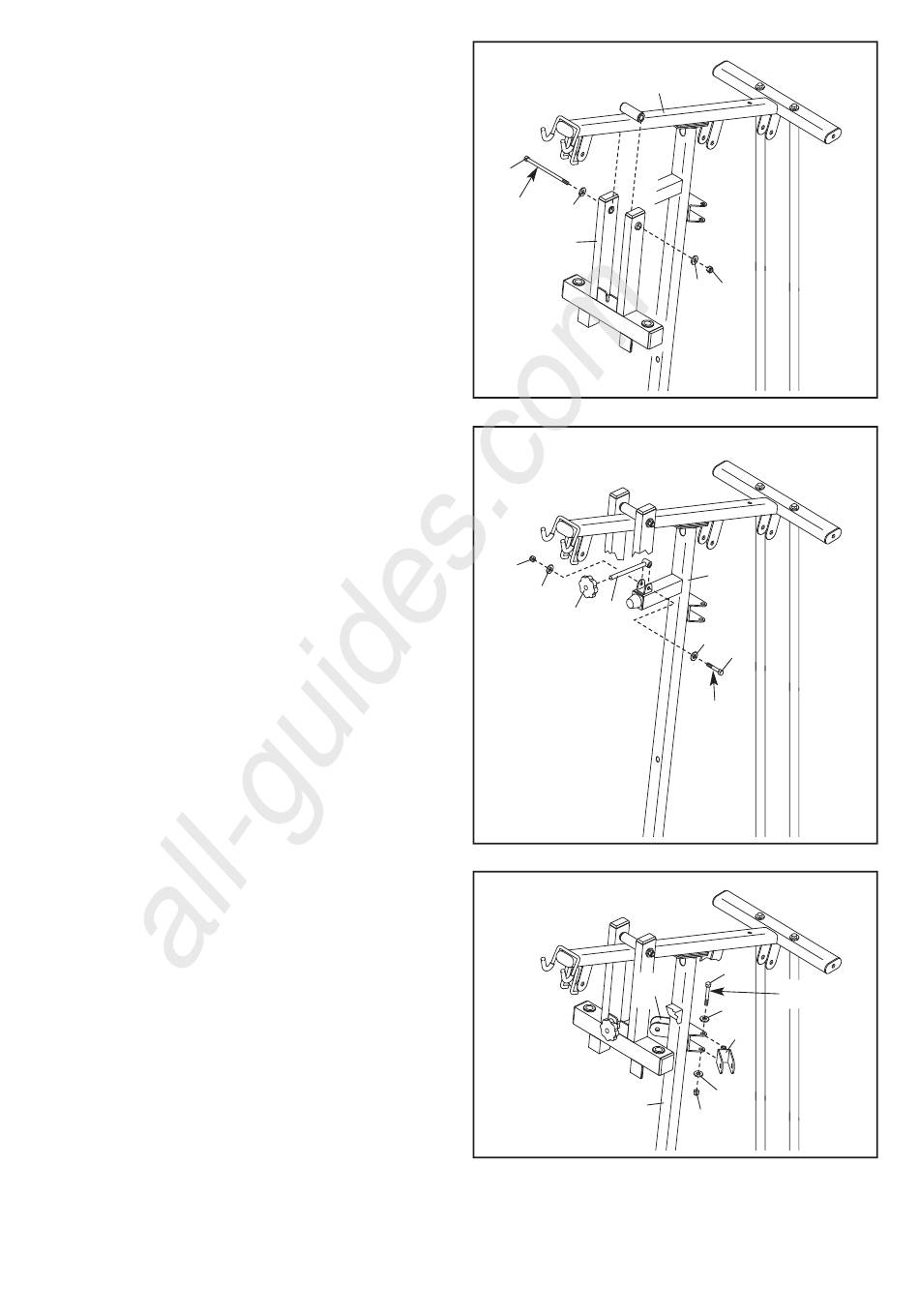

10. Breng vet aan op een 1/2" x 6 1/8" Bout (64).
Richt het Onderstel van de Arm (9) zoals
getoond.
Bevestig het Onderstel van de Arm (9) aan het
Bovenste Onderstel (8) met de 1/2" x 6 1/8"
Bout (64), twee 1/2" Tussenringen (72), en een
1/2" Slotmoer (70).
Draai de 1/2" Slotmoer (70) niet te vast aan.
Het Onderstel van de Arm (9) moet makkelijk
kunnen draaien.
11. Breng vet aan op een M8 x 42mm Schroef (62).
Houd de Slotstang (46) in de beugel van de
Staander (5).
Bevestig de Slotstang (46) aan de Staander (5)
met de M8 x 42mm Schroef (62), twee M8
Tussenringen (74), en een M8 Slotmoer (69).
Draai de M8 Slotmoer (69) niet te vast aan.
De Slotstang (46) moet makkelijk kunnen
draaien.
Draai de Vergrendelknop (45) op het uiteinde
van de Slotstang (46).
12. Breng vet aan op een M8 x 63mm Bout (61).
Bevestig de U-beugel (22) aan een uiteinde van
de Staander (5) met de M8 x 63mm Bout (61),
twee M8 Tussenringen (74), en een M8
Slotmoer (69).
Draai de M8 Slotmoer (69) niet te vast aan.
De U-beugel (22) moet makkelijk kunnen
draaien.
Bevestig de andere U-beugel (22) op
dezelfde wijze aan de Staander (5).
All manuals and user guides at all-guides.com
11
10
8
64
Smeer
72
9
11
69
74
46
45
12
22
5
72 70
5
74
62
Smeer
61
Smeer
74
22
74
69
