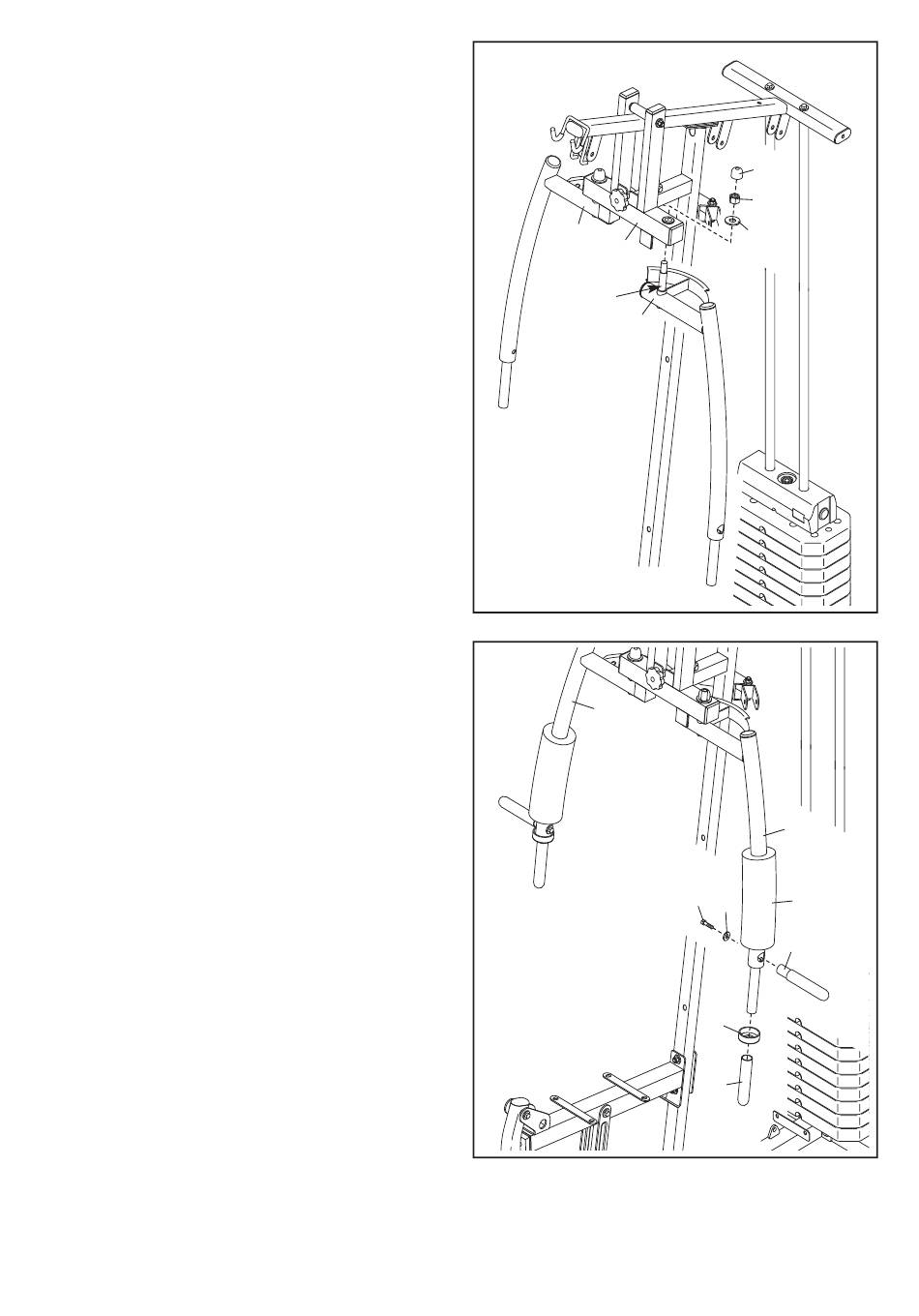

13. Zoek het Linker Arm (12) die staat aangegeven
met een ʻLinksʼ-sticker en richt deze zoals is
afgebeeld (L of Left geeft links aan; R of Right
geeft rechts aan).
Breng wat vet op, op de aangegeven locatie op
de Linkerarm (12).
Steek de Linkerarm (12) in het Onderstel van
de Arm (9). Bevestig de Linkerarm met een 5/8"
Slotmoer (75) en een 5/8" Tussenring (71).
Draai de 5/8" Slotmoer (75) niet te vast aan.
De Linkerarm (12) moet makkelijk kunnen
draaien.
Druk dan een 5/8" Koepelkapje (56) op de 5/8"
Slotmoer (75).
Herhaal deze stap voor de Rechterarm (13).
14. Schuif dan een Groot Schuimrubber Kussen
(48) op de Linkerarm (12).
Plaats een Hendel (17) in de Linkerarm (12).
Bevestig de Hendel met een M10 x 25mm
Schroef (60) en een M10 Gebogen Tussenring
(76).
Schuif een Armkapje (37) omhoog op de
Linkerarm (12) en druk het op zijn plaats.
Schuif een Handgreep (40) over het uiteinde
van de Linkerarm (12).
Herhaal deze stap voor de Rechterarm (13).
All manuals and user guides at all-guides.com
12
13
13
9
Smeer
12
14
13
56
75
71
12
60
48
76
17
37
40
