11 | Onderhoud

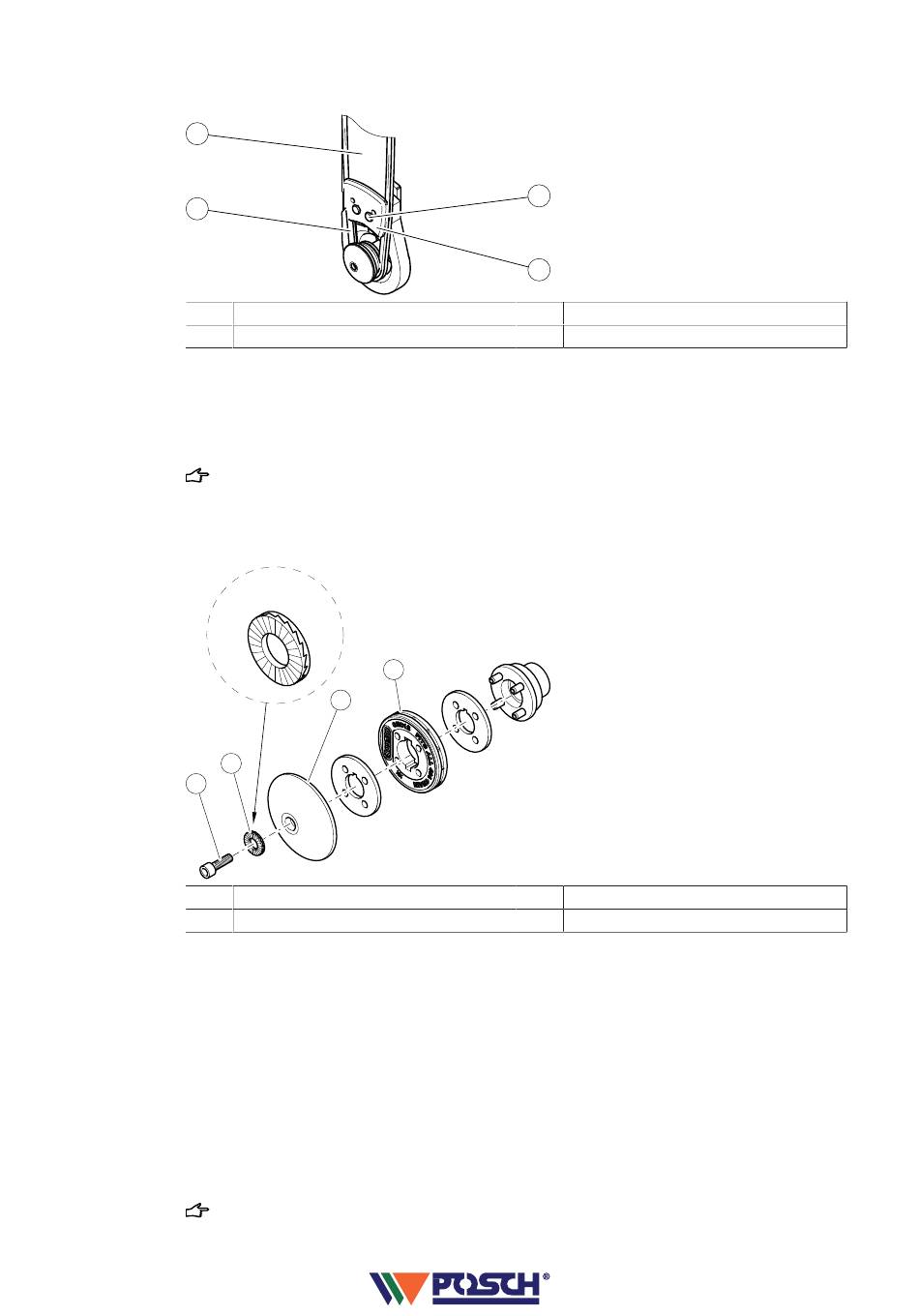

11.3.7 Kettingzaagblad vervangen
4
1
1
2
1. De ketting verwijderen.
2. De geleideschroeven aan de geleidehouder losmaken en het kettingzaagblad wegne-
men.
3. Nieuw zaagblad aanbrengen en de geleideschroeven weer vastdraaien.
Alleen ketting en blad van dezelfde producent gebruiken!
11.3.8 Kettingwiel vervangen
1
1
2
1. Ketting verwijderen.
2. De kapbout losmaken.
3. Verwijder de Nord-Lock bevestigingsplaat en de kettingklem.
4. Het nieuwe kettingwiel aanbrengen.
5. Reinig de kapbout en het schroefdraadgat in de as van de zaagmotor zorgvuldig.
6. Breng "Loctite 243" aan op de kapbout en het schroefdraadgat in de as van de zaagmo-
tor.
7. Breng de kettingklem aan en zet de kapbout met de Nord-Lock bevestigingsplaat vast.
In ieder geval moet de Nord-Lock bevestigingsplaat gebruikt worden – er mogen geen
andere bevestigingsplaten gebruikt worden!
72
Ketting
Geleideschroef
Nord-Lock !
4
3
2
Kapbout
Nord-Lock bevestigingsplaat
– Nu kan het kettingwiel eraf worden gehaald.
– Draaimoment: 17 Nm
2
3
3
Railhouder
4
Zaagblad
3
Kettingklem
4
Kettingwiel
Nederlands
D1030547-V001
