6.3. Zadelpen
Zowel het frame als de zadelpen hebben minimale insteekdieptes. Het
frame heeft bovendien een maximale insteekdiepte om schade aan het
frame en de zadelpen te vermijden.

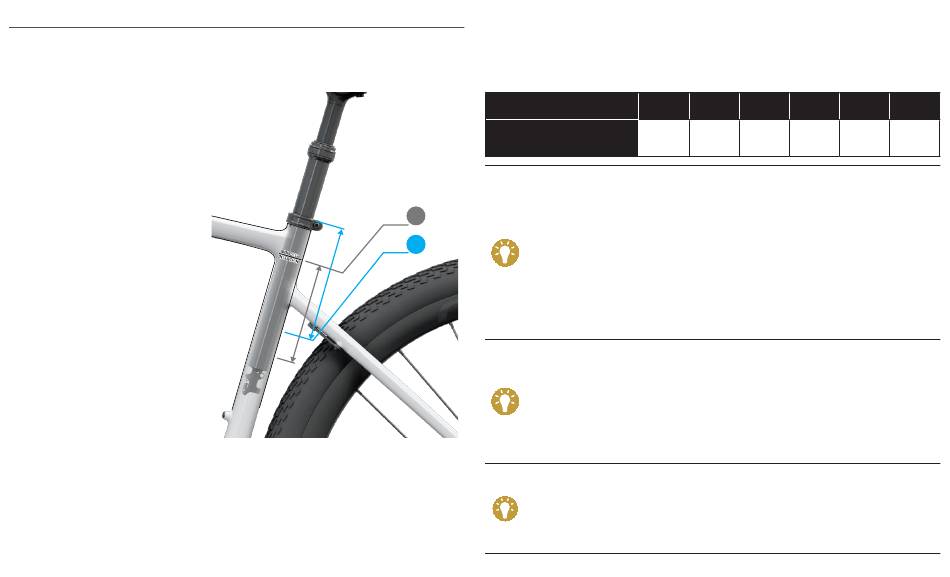

MINIMALE INSTEEKDIEPTE:
„ A: De zadelpen moet
voldoende diep in het frame
worden aangebracht zodat
de markering minimale
insteekdiepte/maximale
extensie (min/max) op de
zadelpen niet zichtbaar is.
„ B: De zadelpen moet tevens
voldoende in de zadelbuis
worden aangebracht om
aan de minimale gemeten
insteekdiepte van 75 mm
die nodig is voor het frame
te voldoen of deze te
overtreffen.
„ Als de minimale vereiste
insteekdiepte van de
zadelpen en het frame van
elkaar verschillen, gebruikt
u altijd de langere minimale
insteekdiepte. Bijvoorbeeld,
als het frame 75 mm vereist, maar de zadelpen vereist 80 mm, dan is
80 mm de minimale vereiste insteekdiepte.
MAXIMALE INSTEEKDIEPTE:
„ De zadelbuis wordt geruimd tot een bepaalde maximale insteekdiepte
voor elke framemaat. Deze insteekdiepte begrenst de inbrengdiepte
van de zadelpen. Raadpleeg de tabel MAX INSTEEKDIEPTE.
13
„ Als de gewenste zadelhoogte niet bereikt kan worden binnen de
minimale en maximale insteekdieptes, vervang de zadelpen dan door
een kortere of langere zadelpen.
„ Draai na het bepalen van de zadelhoogte de zadelklembout aan tot
specificaties van de fabrikant.
GROOTTE
Max insteekdiepte
(mm)
De aansluiting tussen de zadelpen en de zadelbuis moet ervoor
zorgen dat de zadelpen probleemloos en zonder te buigen in
de zadelbuis kan schuiven. Deze mag echter niet te los zitten
A
om overmatige zijdelingse speling/gewiebel te vermijden. Elk
probleem met de aansluiting en/of het aandraaimoment moet
B
door uw geautoriseerde Specialized retailer worden onderzocht.
Als de zadelpen niet juist aansluit of in het frame beweegt, zelfs
al is deze tot het juiste aandraaimoment vastgemaakt, moet u het
probleem laten onderzoeken door uw geautoriseerde Specialized
retailer.
CARBON FRAMES: Breng geen vet aan op de contactoppervlakken
tussen de zadelpen en de zadelbuis. Vet verlaagt de wrijving en dit
is nodig voor een juiste grip van de zadelpen. Specialized beveelt
het aanbrengen van montagepasta voor carbon (vezelpasta) aan
om de wrijving tussen de carbonoppervlakken te verhogen. Neem
contact op met uw geautoriseerde Specialized retailer voor extra
informatie.
De specifieke insteekdieptes zijn in de tabel MAX INSTEEKDIEPTE
vermeld. De tolerantie van de insteekdiepte kan van frame tot
frame verschillen. Installeer een gewone 27,2 mm zadelpen in
de zadelbuis om de werkelijke insteekdiepte van het frame te
verifiëren.
49
52
54
56
265
285
300
300
58
61
300
300
