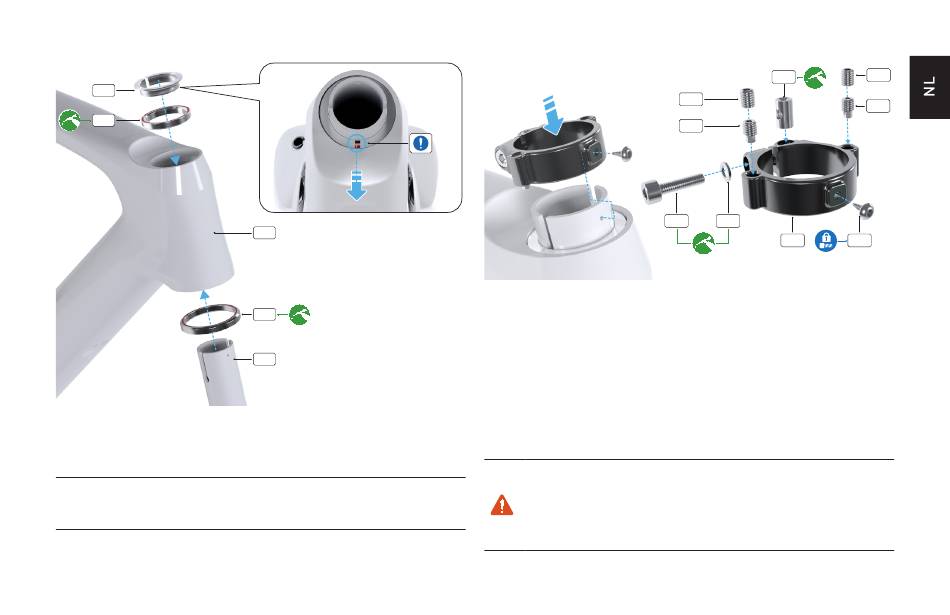

„ Breng vet op de onderste lager (A) aan en installeer deze vervolgens op
de stuurbuis van de vork (B). Steek de stuurbuis in de balhoofdbuis (C),
breng vet op de bovenste lager (D) aan en installeer deze samen met
de compressiering (E) op de stuurbuis.
OPGELET: Zorg dat de gleuf in de compressiering naar de
achterkant van de fiets is gericht. Plaats de gleuf niet in de buurt
van de voorspanbouten van het balhoofd.
C
A
B
„ Breng vet op de klembout voor de balhoofdklem (A) aan en installeer
vervolgens de bout, tussenring (B) en de tonmoer (C). Draai de bout
nog niet vast.
„ Breng de onderste (E) en bovenste (D) vastzetbouten voor het balhoofd
aan. Draai ze nog niet vast.
„ Installeer de balhoofdklem (F) op de stuurbuis met de klemboutkop
naar de aandrijfzijde van de fiets gericht, zoals weergegeven.
„ Breng een beetje blauwe Loctite aan op de schroefdraad van de
locatorbout voor de balhoofdklem (G) en steek deze vervolgens door de
klem in de stuurbuis. Draai de bout tot 1 Nm / 9 in-lbf aan met behulp
van een momentsleutel en een 2,5 mm inbusbit.
WAARSCHUWING! Steek voordat de locatorbout wordt
geïnstalleerd een 2 mm inbussleutel door de gaten, zodat de
klem en de boutgaten van de stuurbuis zich op één lijn bevinden.
Een verkeerde uitlijning kan de stuurbuis beschadigen. Zorg er
tevens voor dat de vastzetbouten voor het balhoofd er aan de
achterkant uitkomen voordat de klem wordt geïnstalleerd.
C
D
E
A
B
F
D
E
G
