6.5. Kettinggeleider

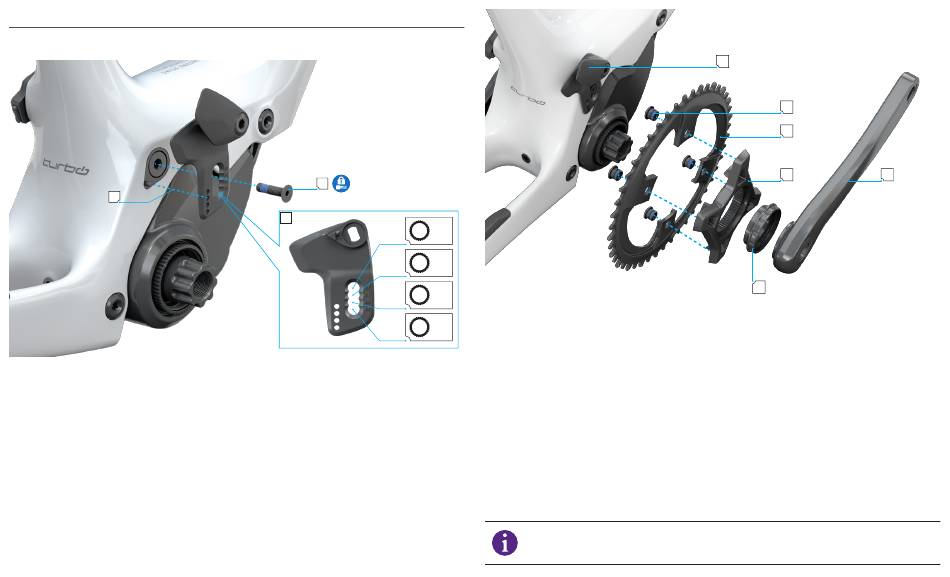

De kettinggeleider en spin installeren
1
„ Breng het overeenkomstig gat op de kettinggeleider op één lijn met de
pen op de motorsteun (1).
„ Steek de bout door het gat van de overeenkomstige kettingbladgrootte
en in de middelste motorbevestigingsbout (2).
„ Draai de bout aan tot 4,5 Nm / 40 in-lbf met behulp van een
momentsleutel en een 3 mm inbusbit.
15
2
2
42t
44t
46t
48t
„ Steek de tandwielbouten (1) door het nieuwe kettingblad (2) en in de
spin. Draai de bouten aan tot 10 Nm / 89 in-lbf met behulp van een
momentsleutel en een 5 mm inbusbit.
„ Breng vet aan en monteer de spin (3) en het kettingbladgedeelte op de
motorspil en draai de afsluitring (4) vervolgens op de spin vast. Draai de
afsluitring aan tot 49 Nm / 433 in-lbf met behulp van een trapassleutel.
„ Breng de ketting opnieuw op het kettingblad aan en draai de buitenste
kettinggeleider met de voorkant omlaag naar de gesloten positie (5).
„ Breng vet aan en plaats de crank (6) op de motorspil. Draai de
crank vervolgens vast tot 54 Nm / 478 in-lbf met behulp van een
momentsleutel en een 8 mm inbusbit.
Het Creo 2-frame is geschikt voor kettingbladen met 42 tot 48
tanden.
