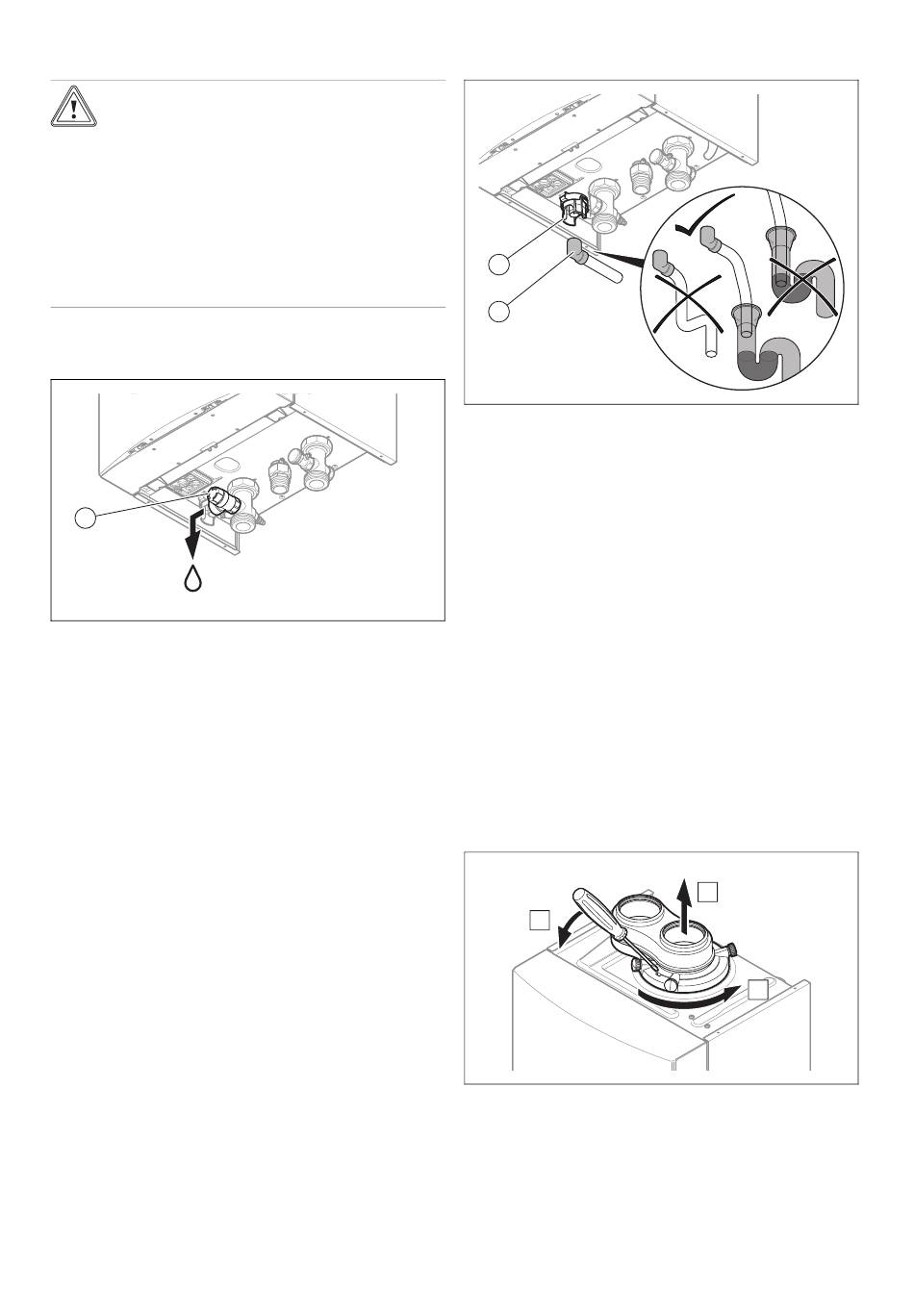

5.5.4

Aftapinrichtingen aansluiten

Opgelet!
Gevaar voor lekkend water onder het pro-
duct
De waterafvoeren van de regelwaterverza-
melinrichting en van het dynamische lucht-
afscheidingssysteem zijn niet op de riolering
aangesloten, toch kan er water lekken.
▶
Plaats geen elektrische apparaten of
voorwerpen die door water beschadigd
kunnen worden onder het product.
5.5.4.1 Afvoerleiding van de veiligheidsklep
aansluiten
1
1.
Sluit het overstortventiel (1) op een passend afvoercir-
cuit aan. Zorg ervoor, dat de afvoerslang naar de omge-
vingslucht toe open blijft.
2.
Plaats de afvoerleiding voor de veiligheidsklep zo kort
mogelijk en met verval.
3.
Laat de afvoerleiding zo eindigen, dat bij het lekken van
water of damp geen personen verwond en geen kabels
en geen elektrische onderdelen beschadigd kunnen
worden.
4.
Zorg ervoor dat het leidingeinde zichtbaar is.
0020261162_02 ecoTEC plus Installatie- en onderhoudshandleiding
5.5.4.2 Condensafvoerleiding aansluiten.
1
2
▶
Neem de hier beschreven aanwijzingen alsook de wette-
lijke en plaatselijke voorschriften m.b.t. de condensafvoer
in acht.
▶
Gebruik PVC of het een of ander materiaal dat voor het
afvoeren van de niet-geneutraliseerde condens geschikt
is.
▶
Als u niet kunt garanderen dat de materialen van de con-
densafvoerleidingen geschikt zijn, installeert u een sys-
teem voor de neutralisering van het condenswater.
▶
Controleer of de condensafvoerleiding een permanent
verval heeft (45 mm per meter) en of op een geschikte
afvoerplaats in een verwarmde ruimte van het gebouw
een afvoer mogelijk is.
▶
Zorg ervoor dat de condensafvoerleiding niet luchtdicht
met de condensafvoerslang verbonden is.
▶
Sluit de condenswatersifon (1) aan. Gebruik hiervoor de
meegeleverde condensafvoerafslang (2).
▶
Sluit een condensafvoerleiding (niet in de leveringsom-
vang inbegrepen) op de condensafvoerslang (2) aan.
5.6

VLT en VGA monteren en aansluiten

5.6.1

Aansluitstuk voor VLT/VGA demonteren

A
1.
Steek een schroevendraaier in de gleuf tussen de
meetaansluitingen.
2.
Druk de schroevendraaier voorzichtig naar onderen .
3.
Draai het aansluitstuk tot aan de aanslag tegen de klok
in en trek het naar boven toe af .
4.
Controleer of de rookgasbegrenzer nog altijd vooraan is
ingebouwd.
Installatie 5
C
B
17
