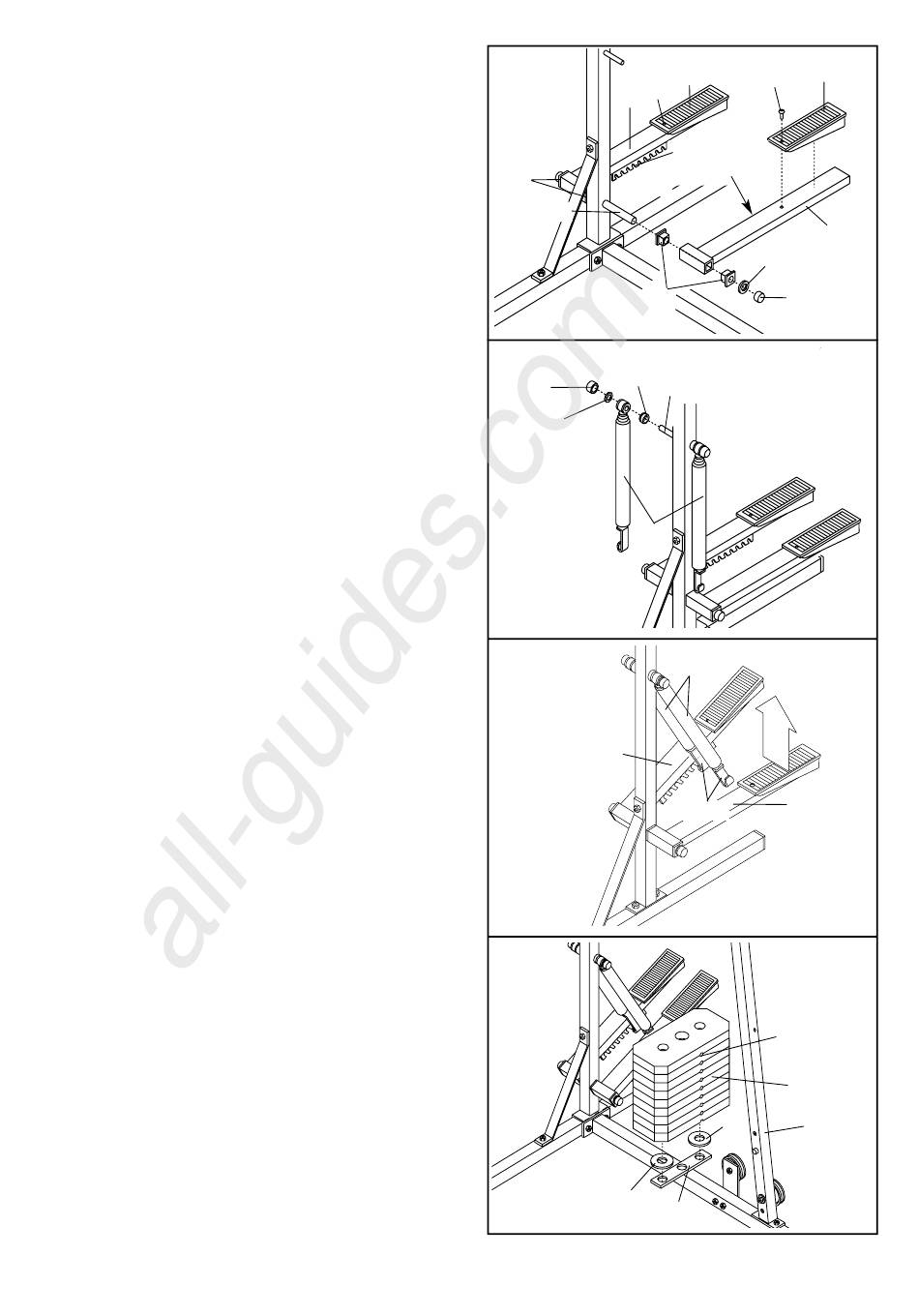

5. Druk twee 1 1/2" Beschermers (93) in het
Linkerpedaal (90), en twee 1 1/2" Beschermers
(93) in het Rechterpedaal (89). Bevestig een
Pedaalkap (92) op beide Pedalen met een 1/2"
Schroef (6).
Smeer wat vet op de pedaal assen van de
Achterste Staander (82). Steek het Linkerpedaal
(90) op de linkerpedaal as, en het Rechterpedaal
(89) op de rechterpedaal as. Aandacht: Zorg
ervoor dat de Pedalen aan de goede zijkant
zitten; de gleuven voor de haak moeten zich
aan de binnenkant van de pedalen bevinden.
Plaats een 1" Sterring (54) en een 1" Rondkapje
(55) op de linkerpedaal as. De tanden van de
Sterring moeten naar buiten buigen. Gebruik
de rubberen hamer om de Sterring en het Rond
Kapje op de pedaal as te bevestigen. Maak het
Rechterpedaal op dezelfde manier vast.
6. Smeer wat vet op de cilinder as van de Achterste
Staander (82). Plaats een 5/8" Tussenstuk (97)
en een Weerstandscilinder (91) op de rechter
cilinder as. Zorg ervoor dat het Tussenstuk
goed is geplaatst (zie tekening). Plaats een
5/8" Sterring (95) en een 5/8" Rondkapje (96) op
de rechter cilinder as. De tanden van de ster-
ring moeten naar buiten buigen. Gebruik de
rubberen hamer om de Sterring en het Rondkapje
op de as te bevestigen.
Bevestig de andere Weerstandscilinder (91) en
op dezelfde manier op de linker as.
7. Hef het Linkerpedaal (90) op en plaats de haak
aan de onderkant van de linker Weerstandscilin-
der (91). Zorg ervoor dat de haak zich in
dezelfde gleuf van het Pedaal bevindt.
Hef het Rechterpedaal (89) op en plaats de haak
aan de onderkant van de rechter Weerstandscilin-
der (91). Zorg ervoor dat de haken zich in
dezelfde gleuven van de Pedalen bevinden.
8. Plaats de twee Gewichtsbumpers (19) op de aan-
gegeven plaat van het Onderstel (4). Stel de
gaten in de Gewichtsbumpers gelijk met de gaten
in de plaat.
Plaats negen Gewichten (25) op de Gewicht
Bumpers (19). Elk Gewicht moet zodanig
gedraaid worden dat de pengleuf zich tegen-
over de Voorste Staander (42) bevindt. De
gaten in de Gewichten moeten zich gelijk stellen
met de gaten in de Gewichtsbumpers. OPGELET:
Zorg ervoor dat u de Gewichten niet omver
duwt.
