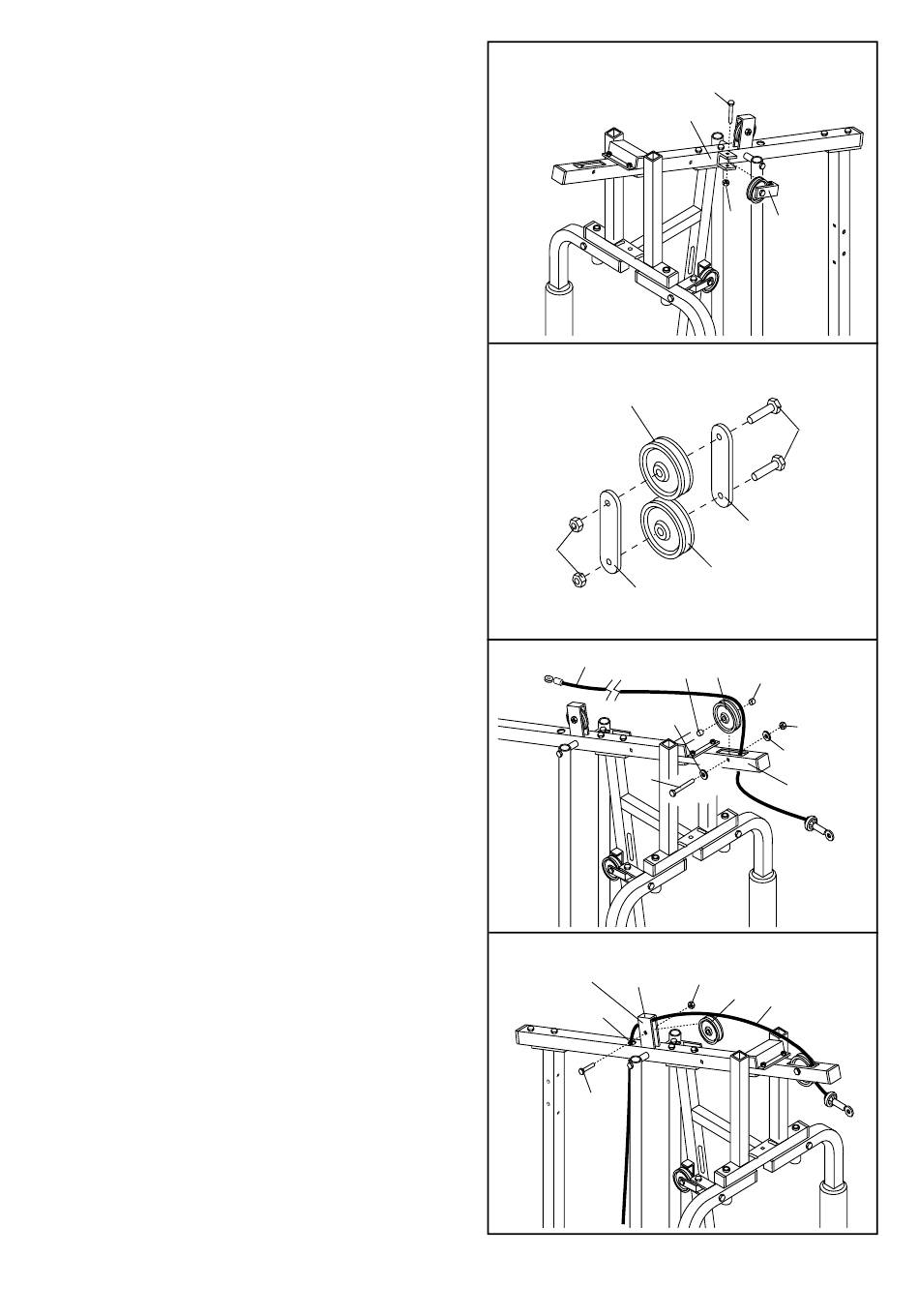

15. Maak het Brede Schakel Hoekijzer (71) aan het
hoekijzer die zich aan de zijkant van het
Bovenste Onderstel (67) bevindt vast met een
5/16" x 3 1/4" Bout (35) en een 5/16" Nylon
Borgmoer (3). Draai de Nylon Borgmoer niet te
vast aan; het Brede Schakel Hoekijzer moet
vrije kunnen draaien.
16. Als de onderdelen rechts nog niet gemonteerd
zijn, volg dan de instructies hieronder.
Steek de twee 3/8" x 1 3/4" Bouten (48) door de
twee "I" Platen (78) en de twee 4 1/2" Katrollen
(77) zoals aangegeven is. Draai twee 3/8" Nylon
Borgmoeren (21) handmatig op de Bouten vast.
Draai de Nylon Borgmoeren niet helemaal aan.
Dit doet u pas na montage stap 24.
17. BELANGRIJK: Bekijk het KABEL DIAGRAM op
pagina 19 van deze handleiding wanneer u de
Lange Kabel (66) en de Korte Kabel (niet
getoond) monteert. Zodoende kunt u ervoor
zorgen dat de Kabels goed liggen.
Neem de Lange Kabel (66) aan het uiteinde (zon-
der rubberen bal) vast. Steek dat uiteinde van de
Lange Kabel door de aangegeven opening in het
Bovenste Onderstel (67).
Leg de Lange Kabel (66) op de 4 1/2" Katrol (77).
Maak de Katrol in het Bovenste Onderstel (67)
vast met een 3/8" x 2 3/4" Bout (70), twee 3/8"
Platte Tussenringen (9), twee 1/2" x 1/2" Tussen-
stukken (65), en een 3/8" Nylon Borgmoer (21).
18. Verwijder de 3/8" x 1 3/4" Bout (48), 3/8" Nylon
Borgmoer (21), en 3 1/2" Katrol (15) van het aan-
gegeven hoekijzer van de Bovenste Stander (67).
Steek het uiteinde van de Lange Kabel (66) door
het aangegeven hoekijzer in het Bovenste
Onderstel (67), en door het aangegeven gat in het
Bovenste Onderstel.
Maak de 3 1/2" Katrol (15) vast aan het hoekijzer
van de Bovenste Staander (67) met de 3/8" x
1 3/4" Bout (48) en 3/8" Nylon Borgmoer (21). De
Lange Kabel moet tussen de Katrol en het
hoekijzer lopen.
