Ventilatoreenheid van de PCIe-warmteafleider
De ventilatoreenheid van de PCIe-warmteafleider verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a.
Batterijen
b.
Kap aan de onderkant van het chassis

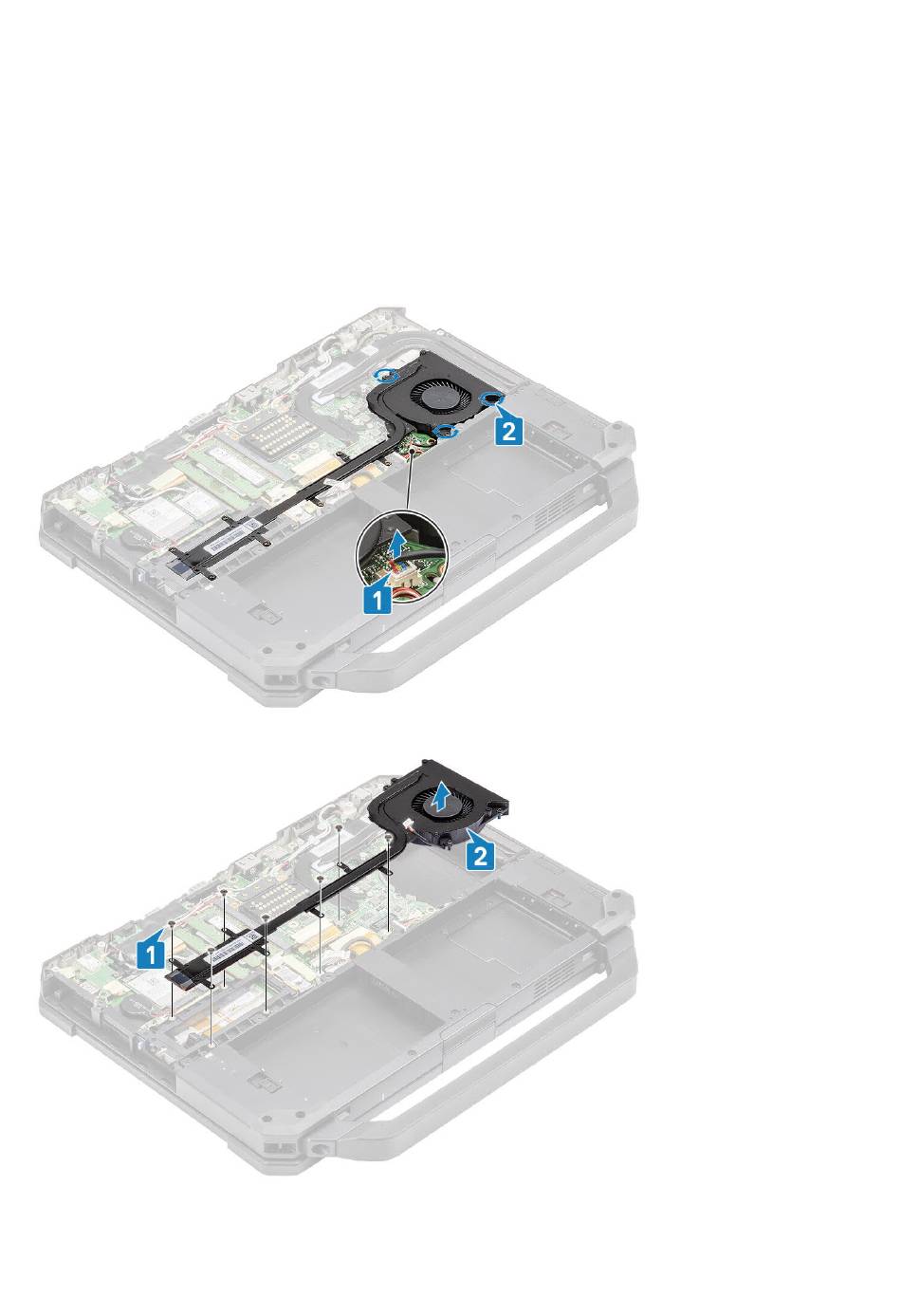

3. Ontkoppel de ventilatorkabel [1] en maak de vier 'M2*3'-schroeven los van de ventilatorbehuizing [2].
4. Draai de zeven 'M2.5*5'-schroeven [1] van de warmteafleiderbuis los en verwijder de PCIe-warmteafleidereenheid uit de computer [2].
5. Verwijder de vier M2 * 3-schroeven [1] om de warmteafleider van de ventilator te scheiden [2].
werken.
Onderdelen verwijderen en plaatsen
81
