Dockingpoort; De Dockingpoort Verwijderen - Dell Latitude 5420 Rugged Onderhoudshandleiding
Inhoudsopgave
Dockingpoort
De dockingpoort verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a.
Batterijen
b.
Kap aan de onderkant van het chassis
c.
PCIe-warmteafleider

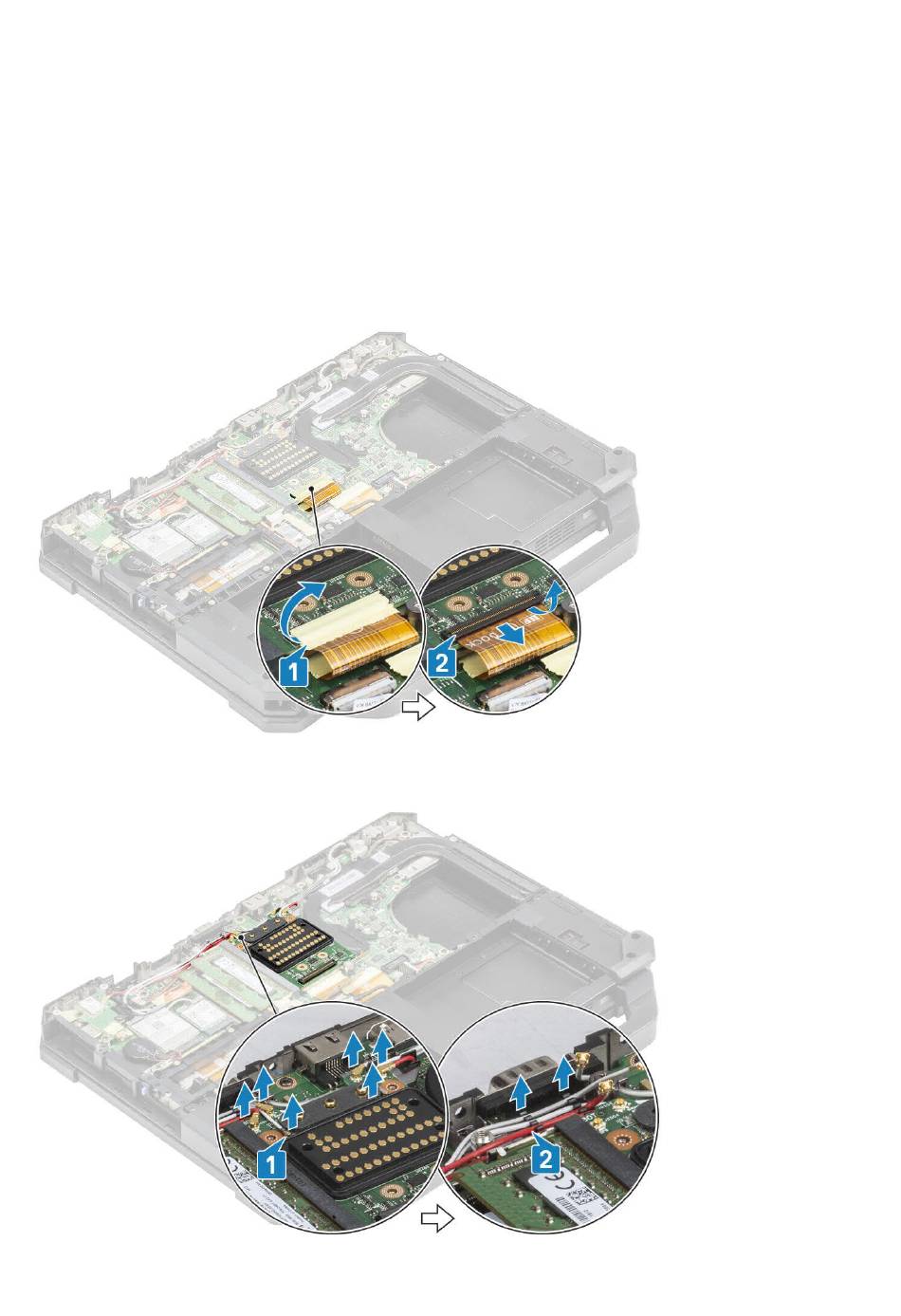

3. Verwijder de tape waarmee de dock-FPC vastzit [1] en koppel de dock-FPC [2] los.
4. Koppel de antennekabels los van RF-doorvoerconnectors [1] en verwijder de antennekabels [2] uit de routeringskanalen op de
dockeenheid.
86
Onderdelen verwijderen en plaatsen
werken.
