Moederbord
De systeemkaart verwijderen
OPMERKING:
Dit systeem kan niet verder worden gedemonteerd. Om toegang te krijgen tot onderliggende componenten, vervangt
u de basiseenheid volgens de bestelgegevens.
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a.
Batterijen
b.
Kap aan de onderkant van het chassis
c.
Toetsenbord
d.
PCIe-koelplaateenheid
e.
Dockingpoorteenheid
f.
Primaire SSD
g.
Koelplaat
h.
Geheugen
i.
WLAN-kaart
j.
WWAN-kaart
k.
GPS-module
l.
Primaire SSD-rail
m.
Batterijcompartiment
n.
Achterste I/O-kaart

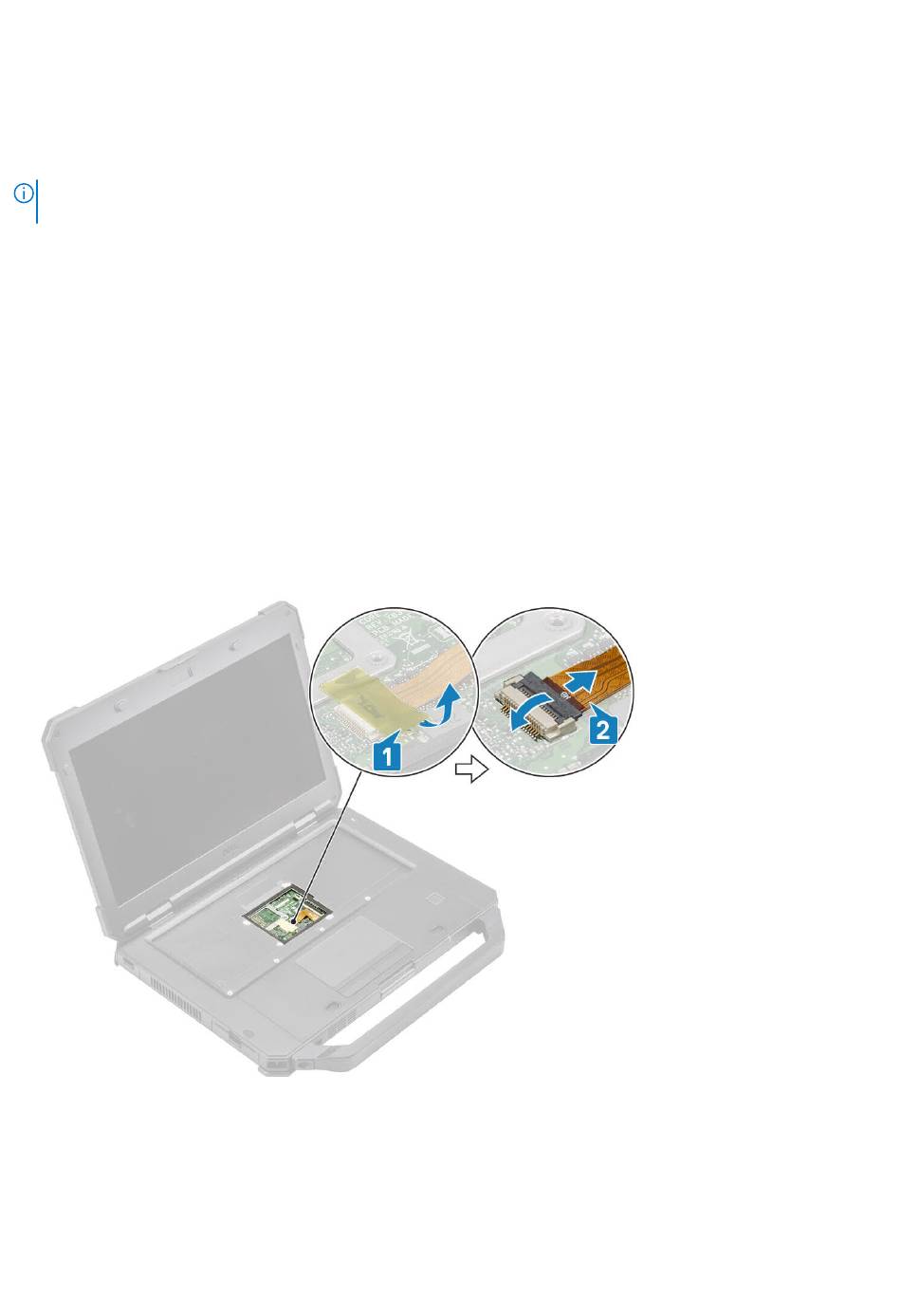

3. Verwijder de tape [1] en koppel de touchpadconnector los van de systeemkaart [2].
4. Verwijder de tape [1] en koppel de FPC-kabel aan de achterzijde van de I/O-kaart [2] los van de systeemkaart.
5. Verwijder de tape [3] en koppel de kabel van het batterijledlampje [4] los van de systeemkaart.
6. Verwijder de tape [5] en koppel de FPC-connector van de dockingkaart [6] los van de systeemkaart.
120
Onderdelen verwijderen en plaatsen
werken.
