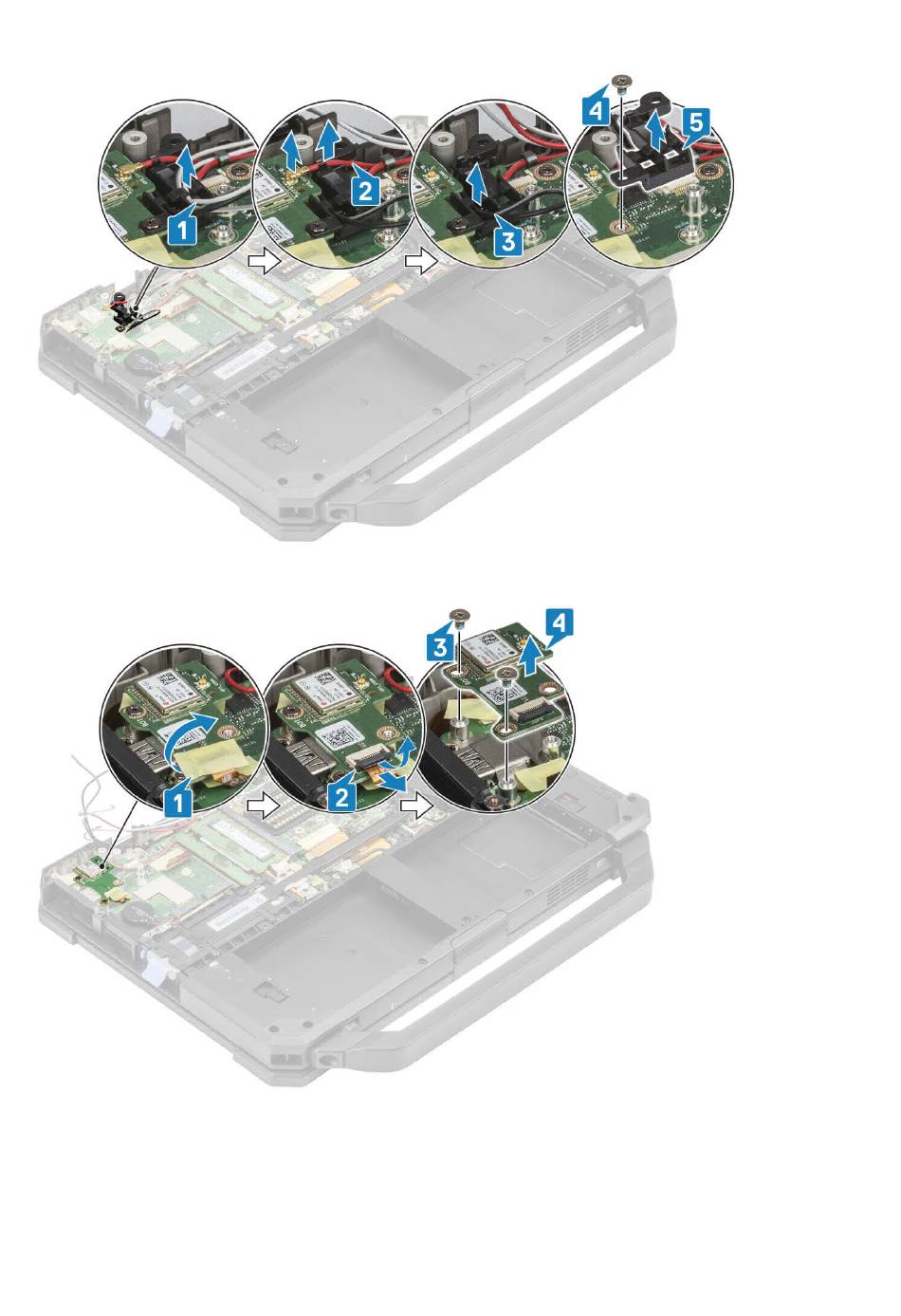

5. Trek de inductieve tape van de GPS FPC-connector [1] af en koppel de GPS FPC-connector [2] los van de GPS-module.
6. Verwijder de twee 'M2.5*5'-schroeven [3] en verwijder de GPS-module [4] van het moederbord.
Het installeren van de GPS-module
1. Lijn de GPS-module uit met het moederbord, plaats de module erop en draai de twee 'M2.5*5'-schroeven vast op GPS-module [2].
2. Sluit de GPS FPC (eerst de moederbordzijde) aan [3] en bevestig deze met behulp van een stuk tape [4].
76
Onderdelen verwijderen en plaatsen
