- Omschrijving van de machine
Het mobiele hoogwerkplatform (3) bestaat uit een frame (dat als onderstel dient) waarop een uitschuifbare
structuur roteert.
Aan het uiteinde van de uitschuifbare structuur is het werkplatform gemonteerd (4).
De machine heeft vier stabilisatiepoten die zijn gemonteerd op hydraulisch of handmatig uitschuifbare
armen. De machine wordt aangestuurd door hydraulische energie die door een endothermische motor of
een pomp wordt opgewekt.
De machine kan met twee verschillende stabilisatie bedienings- en controlesystemen worden
uitgerust: elektrisch-hydraulisch op de hoogwerker of hydraulisch aan de grond.
2.1.1
- Hoofdbestanddelen

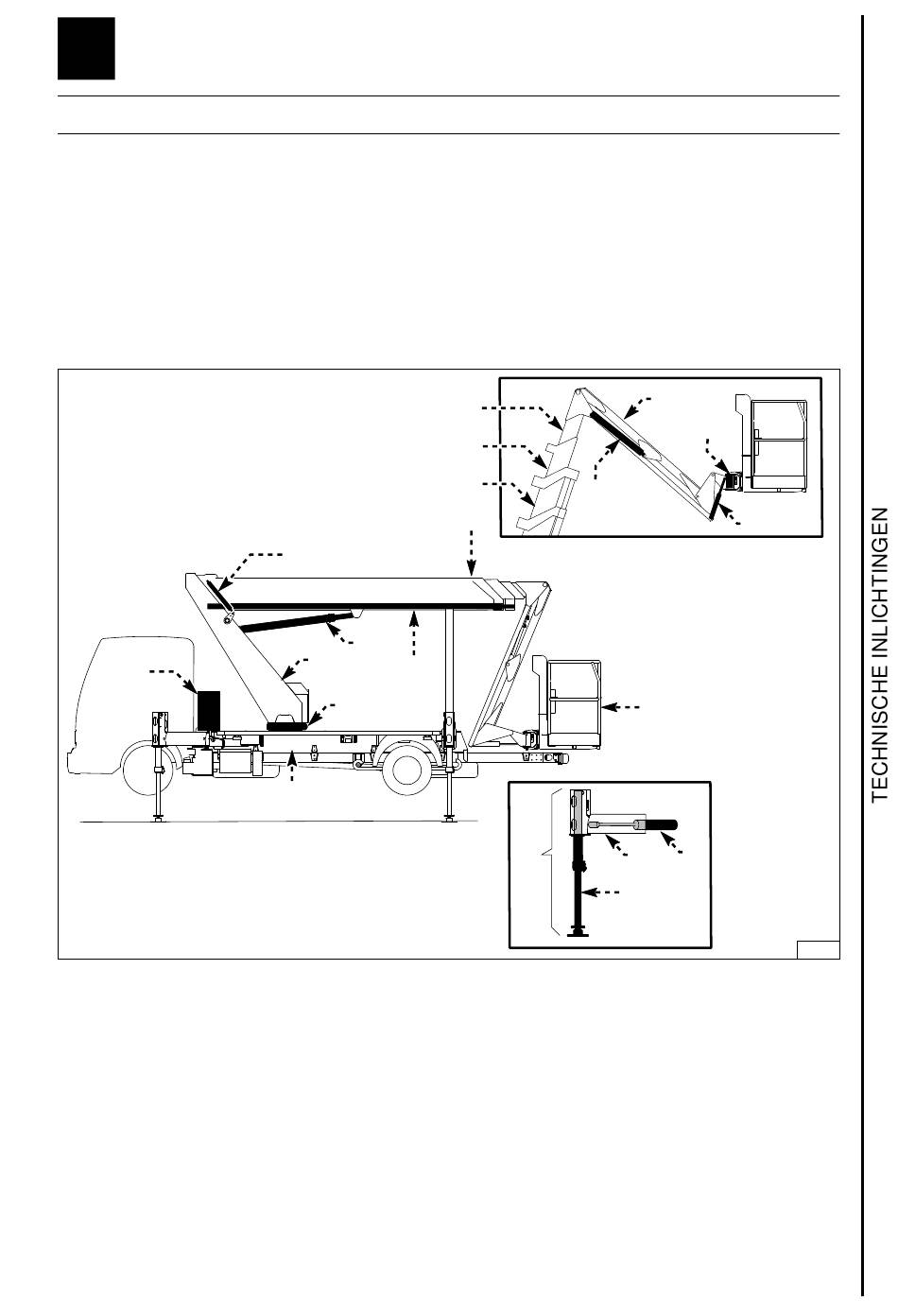

A
OS_A0814BL
A = Hydraulische olie tank
B = Rotatiegroep
C = Mast
D = Vijzel heffing arm
E
= 1ste arm
F
= 2de arm
G = 3de arm
H = 4de arm
L
= Werkplatform
M = Vijzel nivellering werkplatform
(3) Mobiel hoogwerkplatform: op een voertuig gemonteerd
onderstel voor het verplaatsen, in de hoogte, van perso-
nen.
P
D
C
N
B
S
2.1
H
G
F
Z
E
R
Q
N = Armen uitschuif vijzel
P
= Vijzel nivellering werkplatform
Q = Vijzel stabilisator
R = Stabilisator
S
= Frame
T
= Stabilisatorarm
U = Vijzel stabilisatorarm
V
= Jib
Z
= Hefvijzel beweging omhoog jib
K = Actuator rotatie hoogwerker
(4) Werkplatform: gekooide platform of cabine voor het ver-
plaatsen van de bediener.
V
K
M
L
U
T
