Gebruikershandleiding

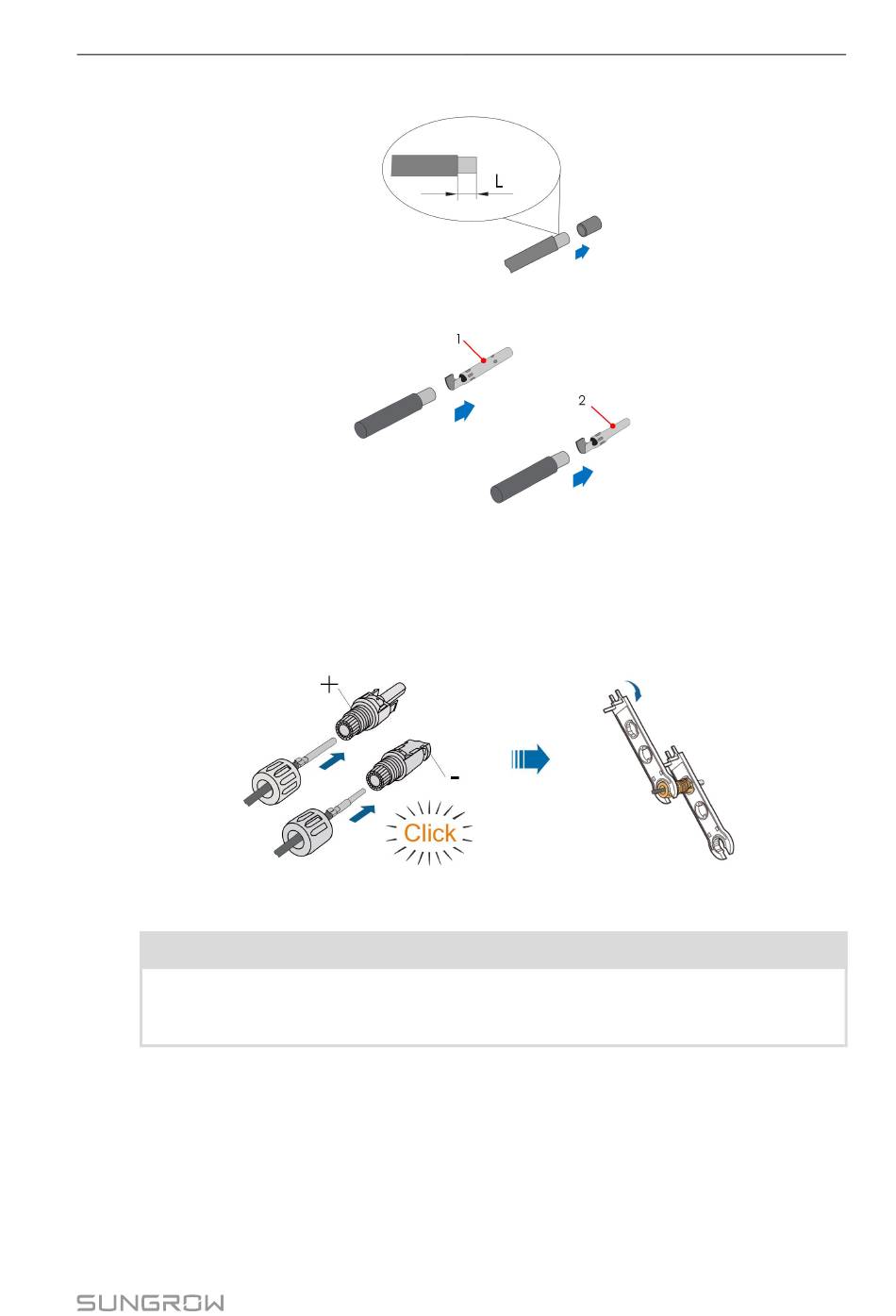

Stap 1 Strip 7 tot 8 mm van de isolatie van elke DC-kabel.
Stap 2 Gebruik een krimptang om de kabeluiteinden te bevestigen.
1: Positief krimpcontact
Stap 3 Voer de kabel door de kabelwartel in de isolator tot deze vastklikt. Trek voorzichtig aan
de kabel om te controleren of deze goed vastzit. Draai de kabelwartel op de isolator vast
(aanhaalmoment 2,5 N m tot 3 N m).
Stap 4 Controleer of de polariteit klopt.
LET OP
De omvormer werkt niet naar behoren als de polariteit van een van de zonnepa-
nelen is omgekeerd.
- - - - E E i i n n d d e e
6.6.3 De PV-connector installeren
Stap 1 Draai de DC-schakelaar naar de stand "UIT".
6 Elektrische aansluiting
2：Negatief krimpcontact
47
