6.9.1 De voedingskabel aansluiten
De aansluiting B B A A T T - - is voorzien van een zekering met een specificatie van 700 V/50 A.
LET OP
Tussen de omvormer en de accu moet een tweepolige DC-aardlekschakelaar
met overstroombeveiliging worden geïnstalleerd (met een spanning van niet
minder dan 600 V en stroom van niet minder dan 40 A).
Als de accu is uitgerust met een makkelijk toegankelijke interne DC-schakelaar,
is geen aanvullende DC-schakelaar vereist.
Alle voedingskabels zijn uitgerust met een waterdichte insteekconnector die kan worden
aangesloten op de accu-aansluiting aan de onderzijde van de omvormer.
6.9.1.1 De SUNCLIX-connector monteren
LET OP
Voorkom dat de afdichting in de kabelwartel tijdens de montage vuil wordt, los
komt te zitten of verschuift. Een vervuilde of verschoven afdichting geeft een
verminderde trekontlasting en lekdichtheid.
1:Vering
Stap 1 Strip 15 mm van de isolatielaag van de kabel.

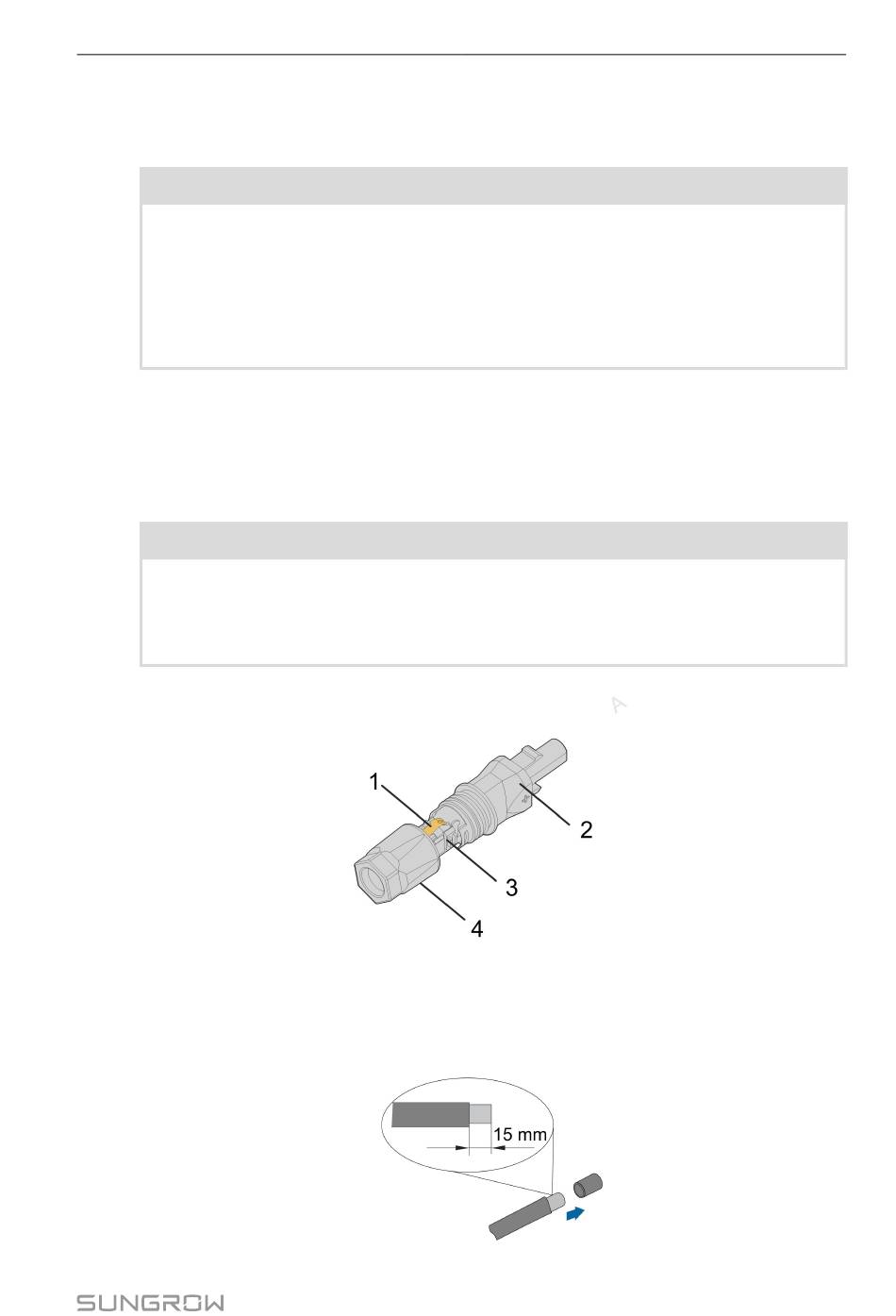

A A f f b b e e e e l l d d i i n n g g 6 6 - - 3 3 Onderdelen van SUNCLIX-connector
2: Huls
3: Binnendeel
6 Elektrische aansluiting
4: Kabelwartel
59
