6 Elektrische aansluiting

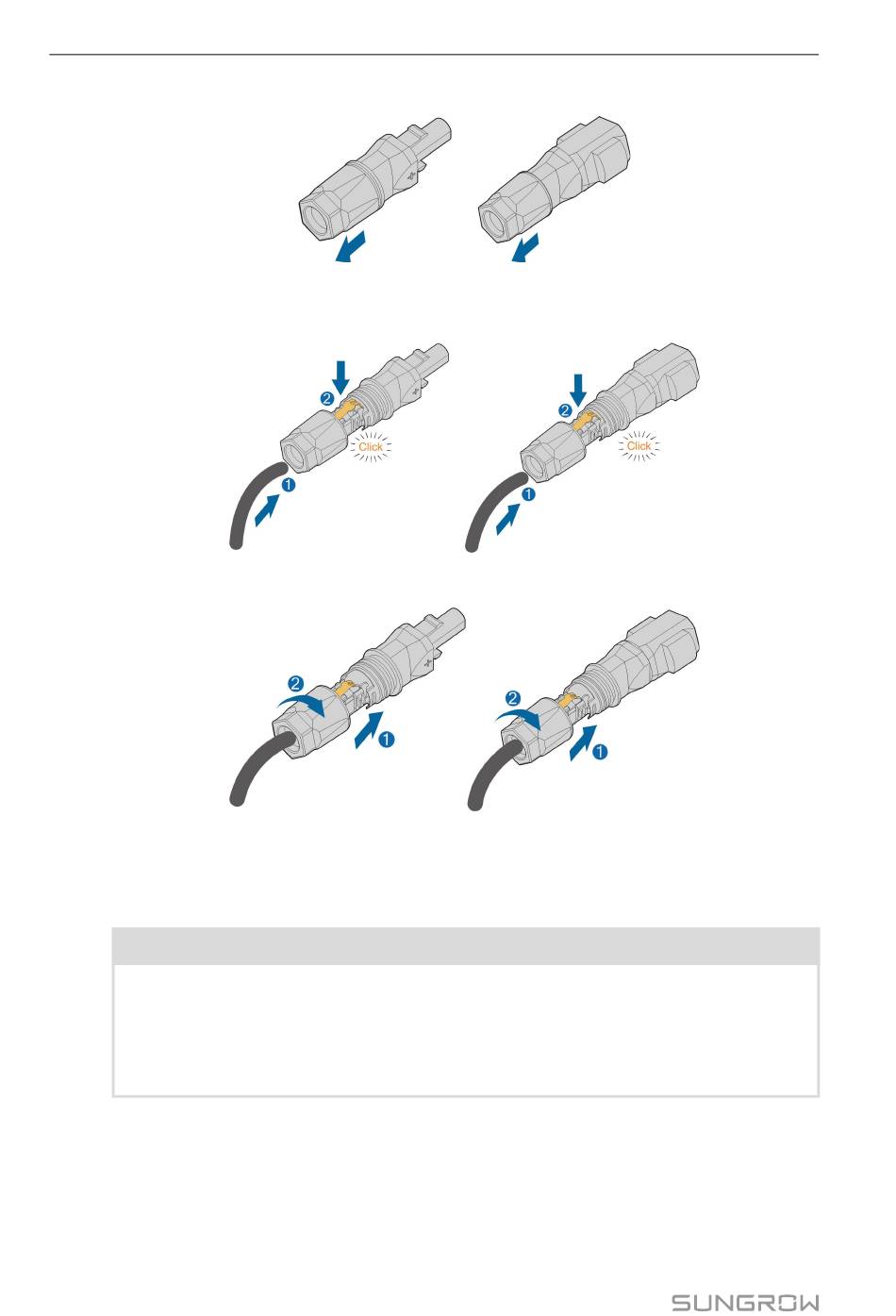

Stap 2 Wrik de verbinding los en trek het binnendeel uit de huls.
Stap 3 Steek de gestripte kabel zo ver mogelijk in de kabelwartel. De draad is zichtbaar in de
vering. Druk de vering omlaag totdat deze vastklikt.
Stap 4 Duw het binnendeel in de huls en draai de kabelwartel vast (aandraaimoment 2 N·m).
- - - - E E i i n n d d e e
6.9.1.2 De SUNCLIX-connector installeren
LET OP
Deze connectoren uitsluitend verbinden met andere SUNCLIX-connectoren.
Houd bij het maken van de aansluitingen altijd rekening met de specificaties
voor nominale spanning en nominale stroom. De laagste algemene waarde is
toelaatbaar.
Stap 1 Steek de connectoren in de aansluitingen B B A A T T + + en B B A A T T – – .
