3 Montage
4 Elektrische installatie

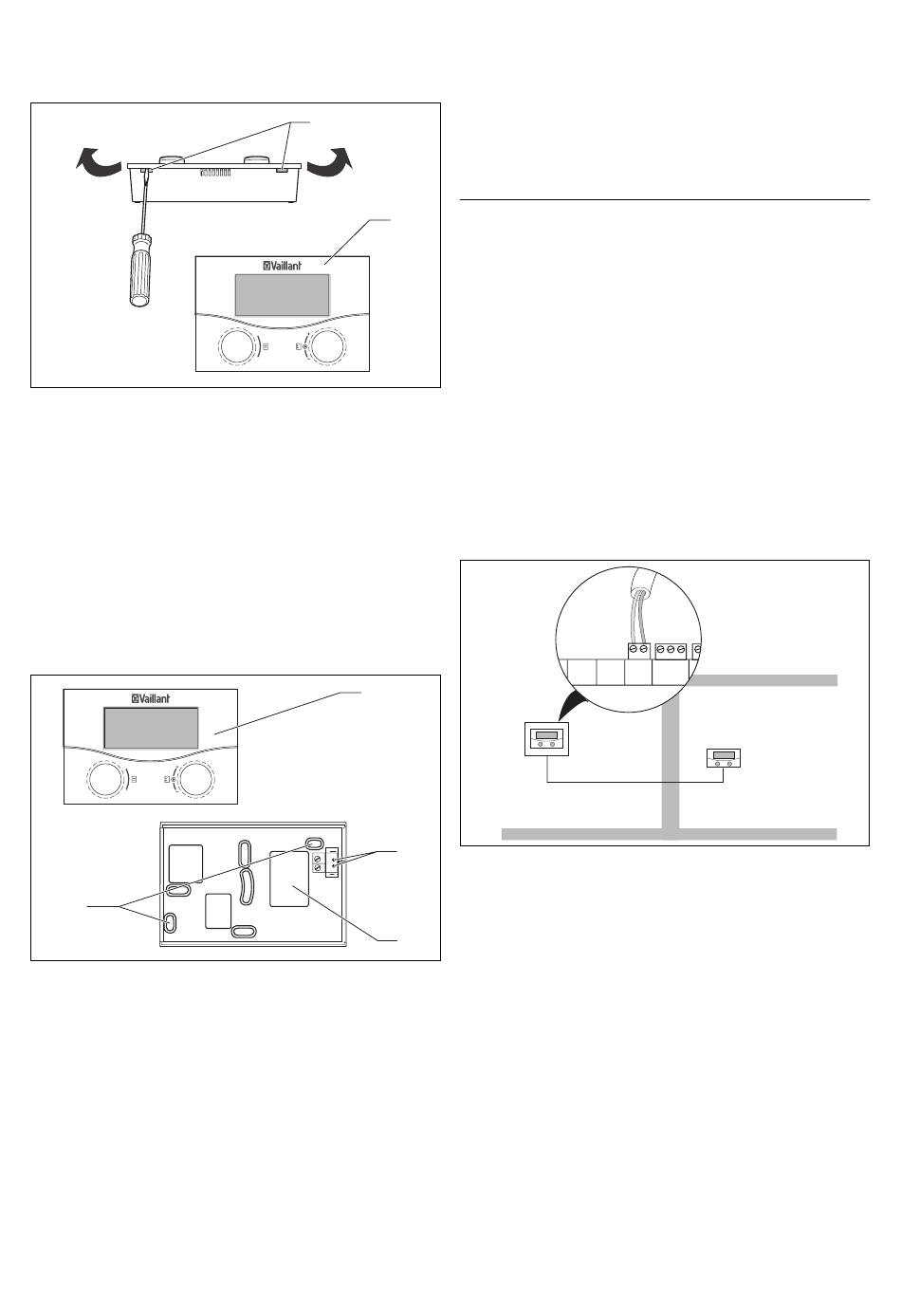

Afb. 3.1 Afstandsbediening openen
• Schakel de stroomtoevoer uit.
• Beveilig de stroomtoevoer tegen opnieuw inschakelen.
• Open de afstandsbediening (2) met behulp van een
schroevendraaier bij de beide inkepingen (1) onder
aan het toestel overeenkomstig afb. 3.1.
• Verwijder de afdekking van de behuizing.
• Boor twee bevestigingsgaten (3) met een diameter
van 6 mm overeenkomstig afb. 3.2 en plaats de mee-
geleverde pluggen.
• Leid de aansluitkabel door de kabeldoorvoer (4).
• Bevestig de wandsokkel met de beide meegeleverde
schroeven aan de wand.
3
Afb. 3.2 Montage als afstandsbediening
• Sluit de aansluitkabel aan zoals in afb. 4.1.
• Plaats de afstandsbediening (1) zodanig op de wand-
sokkel, dat de pennen aan de achterkant van het bo-
venste gedeelte in de openingen (2) passen.
• Druk de afstandsbediening op de wandsokkel totdat
deze vastklikt.
• Schakel de stroomtoevoer weer in.
4
4
1
De elektrische aansluiting mag alleen door een erkend
installateur worden uitgevoerd.
e
2
4.1
De afstandsbediening communiceert via de eBus met de
centrale thermostaat. De aansluiting geschiedt op een
willekeurige interface in het systeem. Er moet alleen
voor worden gezorgd dat de businterfaces uiteindelijk
een verbinding met de centrale thermostaat hebben.
Het Vaillant systeem is zodanig opgebouwd dat u de
eBus van component naar component kunt leiden. Daar-
bij is verwisselen van de leidingen mogelijk, zonder dat
dit resulteert in belemmeringen in de communicatie.
1
2
Afb. 4.1 Afstandsbediening aansluiten
Alle eBus–stekkers zijn zo uitgevoerd dat u ten minste
2 x 0,75 mm
den.
4
Er wordt daarom aangeraden 2 x 0,75 mm
ding te gebruiken.
Elektrische installatie
Gevaar!
Levensgevaar door elektrische schok aan span-
ningvoerende aansluitingen!
Vóór werkzaamheden aan het toestel de
stroomtoevoer uitschakelen en beveiligen tegen
opnieuw inschakelen.
Afstandsbediening aansluiten
2
1 2
1 2
- +
DCF 0 AF
rag 1xZP
Tel
BUS
DCF/AF C1
eBus
2
bedrading per aansluitklem kunt verbin-
Installatiehandleiding afstandsbediening VR 90 839175_02
C1
2
als eBus–lei-
