6.9.2 Knikstuk
ATTENTIE! Materiële schade!
Een verkeerde railverlenging kan materiële schade tot gevolg hebben!
–
Bij het gebruik van een knikstuk moet de lengte van het daarop volgende railstuk
minstens 1 meter bedragen!
LET OP!
Bij de montage van het knikstuk op een
correcte inbouwrichting letten!
Kabelrollen (pijlen) moeten, vanaf het
steunpunt gezien, excentrisch rechts
gemonteerd zijn.
1.
Knikstuk (1) op de rails schuiven.
2.
De beugel (2) moet in de richting van
het steunpunt wijzen.
3.
Knikstuk zover doorschuiven, totdat de
boorgaten (pijl) op een lijn liggen.
4.
Slotschroef (pijl) vlak aansluitend van
binnen naar buiten indraaien.
5.
Deze werkwijze ook aan de andere kant
uitvoeren.
104

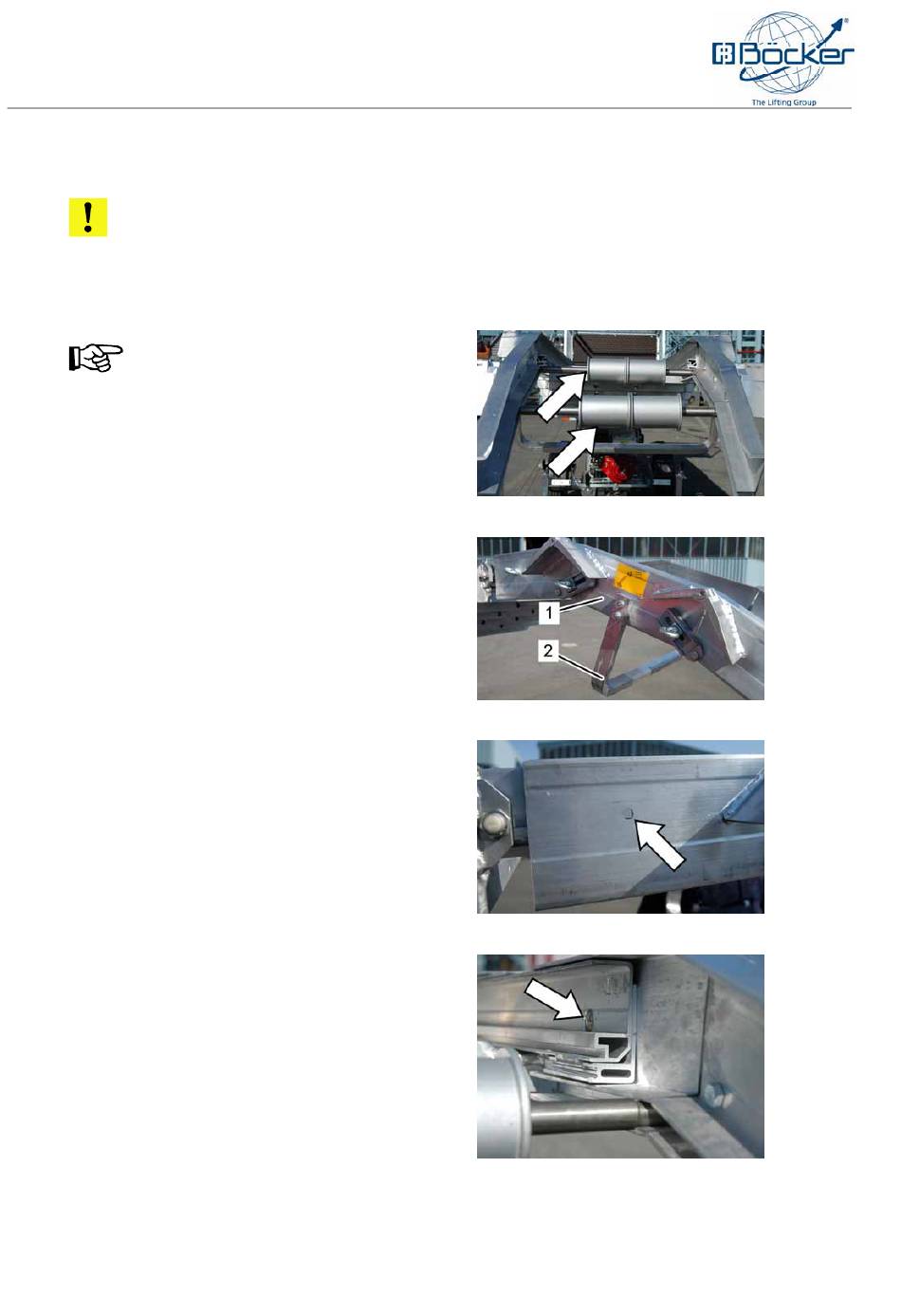

Afb. 162: Aanwijzing inbouwpositie
Afb. 163: Aanwijzing inbouwpositie
Afb. 164: Knikstuk opschuiven
Afb. 165: Schroeven indraaien
