Lift Junior
Opstelling
11.
Benodigde hoek instellen. Hiervoor de
ringschroeven (pijlen) met geschikt
gereedschap losdraaien.
12.
Deze werkwijze ook aan de andere kant
uitvoeren.
13.
Knikstuk op de benodigde hoek
instellen.
14.
Ringschroeven (pijlen) met geschikt
gereedschap vastdraaien.
LET OP!
Let op dat de rails parallel lopen!
15.
Inbouwpositie kopstuk controleren.
Kabelrollen (pijlen) moeten, vanaf het
steunpunt gezien, excentrisch rechts
gemonteerd zijn.
16.
Hendel (1) naar de bediener toe
trekken.
17.
De hendel (1) voor het omlaag zetten
van de geleidingsrails voorzichtig naar
links drukken, totdat de beugel tegen
het steunpunt aanligt.
106

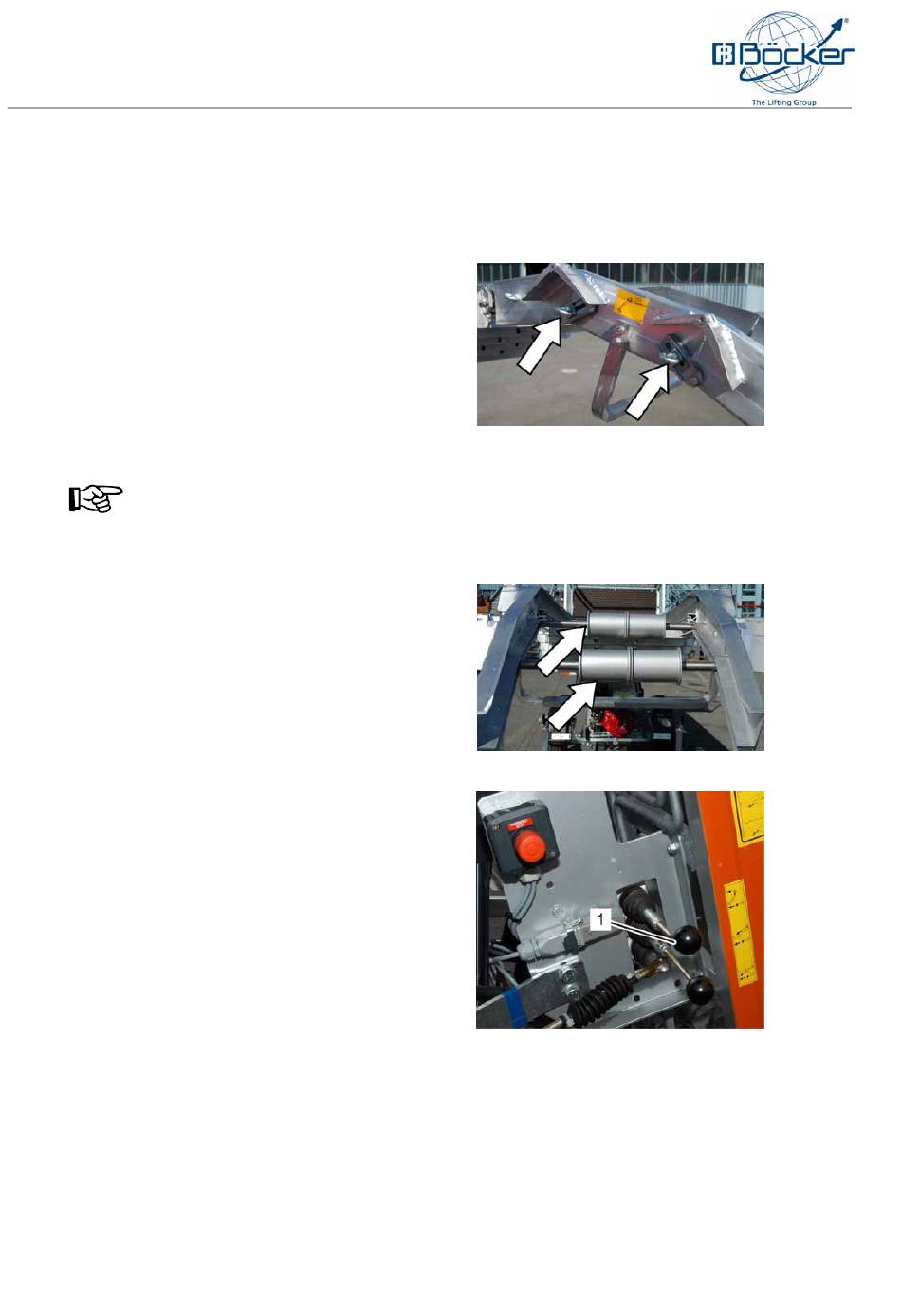

Afb. 169: Knikstuk instellen
Afb. 170: Aanwijzing inbouwpositie
Afb. 171: Bedieningshendel hoekinstelling
302010006
