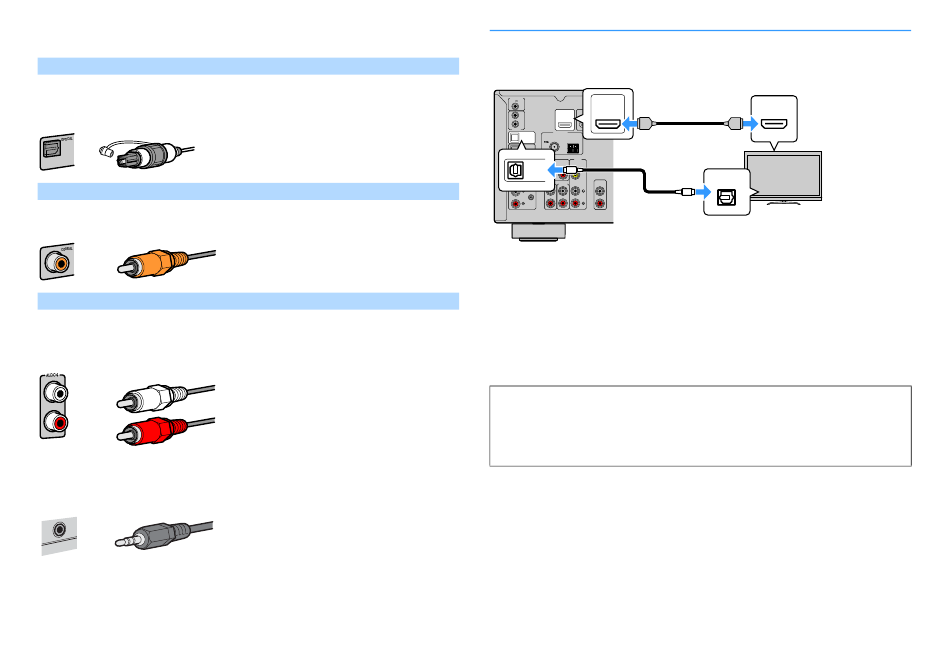

Audioaansluitingen
Gebruik de volgende aansluitingen om alleen audiosignalen in- en uit te voeren.
OPTICAL-aansluitingen
Verzenden digitale audiosignalen. Gebruik een digitale optische kabel. Verwijder het
beschermkapje (indien aanwezig) voordat u de kabel gebruikt.
Digitale optische kabel
COAXIAL-aansluitingen
Verzenden digitale audiosignalen. Gebruik een digitale coaxkabel.
Digitale coaxkabel
AUDIO-aansluitingen
(Stereo L/R-aansluitingen)
Verzenden analoge stereoaudiosignalen. Gebruik een stereo-plugkabel (RCA-kabel).
Stereo-plugkabel
(Stereo mini-aansluiting)
Verzendt analoge stereo audiosignalen. Gebruik een stereo ministekkerkabel.
Stereo ministekkerkabel
A U D IO
Een tv aansluiten
Sluit de tv met een digitale optische kabel en een HDMI-kabel aan op het toestel.
Het toestel
HDMI OUT-aansluiting
(achterzijde)
HDMI OUT
TRIGGER OUT
12V
0.1A
(HDCP2.2)
HDMI (
1
HDCP2.
HDMI OUT
IN
(
HDCP2.2
)
ARC
1
2
( 1 BD/DVD)
OUT
ARC
REMOTE
AUDIO 1
ANTENNA
(
4
RADIO)
(2 TV)
FM
AM
OPTICAL
AUDIO 2
OPTICAL
AUDIO 1-aansluiting
AUDIO 3
AV 1
AV 2
AUDIO 1
COMPONENT VIDEO
VIDEO
COAXIAL
(2 TV)
O
COAXIAL
OPTICAL
Y
P
P
B
R
ZONE OUT
PHONO
AUDIO 4
AUDIO 5
ZONE
2
GND
X
• In de volgende gevallen maakt u geen optisch digitale kabelverbinding tussen de tv en het toestel:
– Als uw tv Audio Return Channel (ARC) ondersteunt
– Als u alleen via de settopbox tv-uitzendingen ontvangt
• Als u een tv die HDMI Control ondersteunt met een HDMI-kabel aansluit op het toestel, kunt u het toestel in- en
uitschakelen en het volume besturen met de afstandsbediening van de tv.
U kunt HDMI Control en ARC pas gebruiken nadat u de HDMI-instellingen op het toestel hebt
geconfigureerd. Zie voor nadere details over de instellingen "Informatie over HDMI" (p.145).
Over Audio Return Channel (ARC)
• Met ARC kunnen audiosignalen in beide richtingen reizen. Als u een tv die ARC ondersteunt met één
HDMI-kabel aansluit op het toestel, kunt u video/audio afspelen op de tv of tv-audio verzenden naar
het toestel.
• Sluit een tv aan met een HDMI-kabel die ARC ondersteunt als u ARC gebruikt.
29
Nl
HDMI-ingang
HDMI
HDMI
HDMI
OPTICAL
O
TV
Audio-uitgang
(optisch digitaal)
