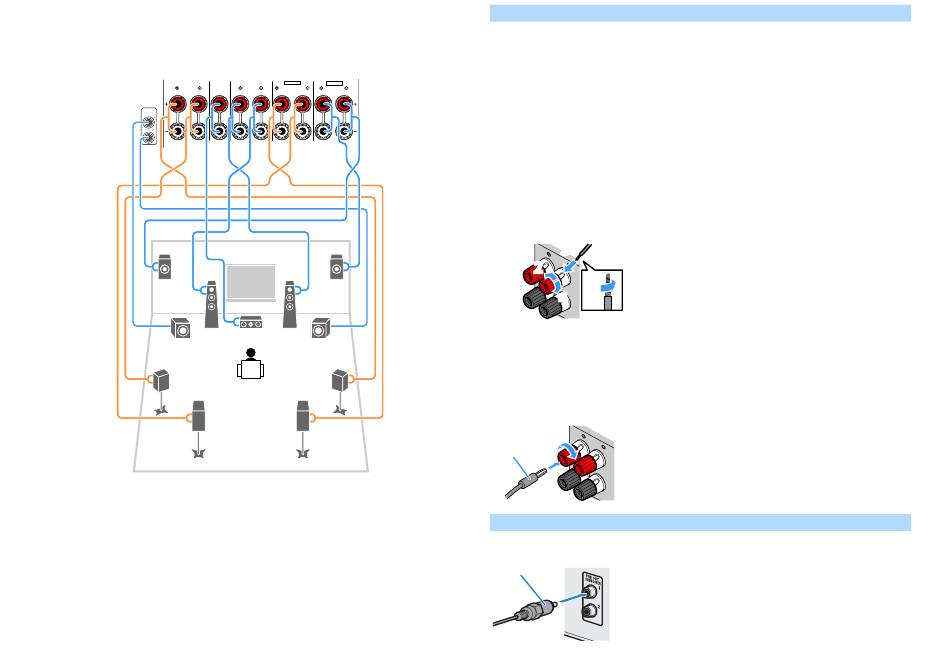

Aansluitingsschema
Raadpleeg het volgende schema en sluit de luidsprekers aan op het toestel.
Het toestel (achterzijde)
SURROUND
CENTER
PRE OUT
SUBWOOFER
1
2
E
1
9
4
6
Y
Als u slechts één achterste surroundluidspreker gebruikt, sluit u die aan op de SINGLE aansluiting (L-zijde).
EXTRA SP1
EXTRA SP 2
SURROUND BACK
F.PRESENCE
FRONT
/ ZONE2 / BI-AMP
/ ZONE2
SINGLE
R
2
3
9
5
7
De luidsprekerkabels aansluiten
Luidsprekerkabels zijn voorzien van twee draadjes. Het ene draadje dient voor de verbinding
met de negatieve (-) aansluiting van het toestel, het andere dient voor de positieve (+)
aansluiting. Als de draden zijn voorzien van kleurmarkering om verwarring te voorkomen,
verbindt u het zwarte draden met de negatieve aansluiting en het andere draden met de
positieve aansluiting.
1
Verwijder ongeveer 10 mm van de isolatie van de uiteinden van de luidsprekerkabel en draai
de blootliggende draden van de kabel stevig in elkaar.
2
Maak de luidsprekeraansluiting los.
3
Steek de blootliggende draadjes van de kabel in de opening aan de zijkant (bovenaan rechts of
onderaan links) van de aansluiting.
4
Maak de aansluiting vast.
3
3
+ (rood)
F R
O N
2
2
T
1
1
4
4
- (zwart)
Een banaanstekker gebruiken
(Alleen bij modellen voor de V.S., Canada, Brazilië en algemene modellen)
1
Maak de luidsprekeraansluiting vast.
2
Steek een banaanstekker in het uiteinde van de aansluiting.
1
1
F R
O N
T
Banaanstekker
2
2
De subwoofer aansluiten
Gebruik een audio-plugkabel om de subwoofer aan te sluiten.
Audio-plugkabel
22
