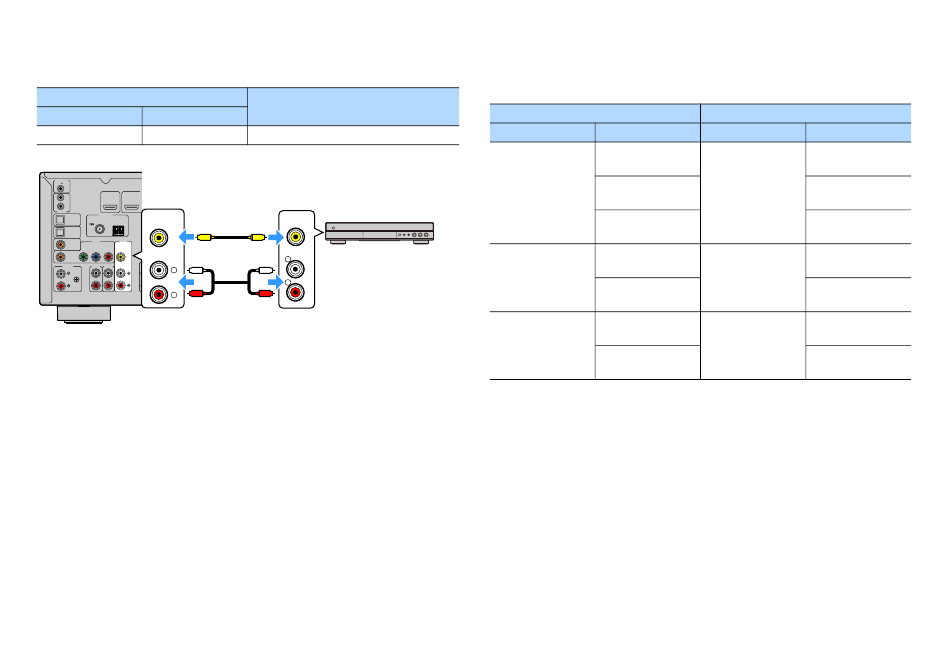

Composietvideoaansluiting
Sluit een videoapparaat aan op het toestel met een video-plugkabel en een audiokabel
(digitale coaxiale, digitale optische of stereo-plugkabel). Kies een set ingangen (op het
toestel), afhankelijk van welke video/audio-uitgangen beschikbaar zijn op het videoapparaat.
Uitgangen op videoapparaat
Video
Audio
Composietvideo
Analoog stereo
Het toestel (achterzijde)
TRIGGER OUT
12V
0.1A
AV 2 (VIDEO)-
HDMI OUT
IN
(
HDCP2.2
)
aansluiting
1
OUT
ARC
( 1 BD/DVD)
REMOTE
AUDIO 1
ANTENNA
VIDEO
(
4
(2 TV)
RADIO)
FM
AM
OPTICAL
AUDIO 2
OPTICAL
V
AUDIO 3
AV 1
AV 2
COAXIAL
COMPONENT VIDEO
VIDEO
COAXIAL
Y
P
B
P
R
Z
PHONO
AUDIO 4
AUDIO 5
Z
L
L
GND
R
R
AV 2
(AUDIO)-aansluiting
Als u de signaalbron selecteert door op AV 2 te drukken, wordt de video/audio die op het
videoapparaat wordt afgespeeld, weergegeven vanaf het toestel.
X
Als u een coaxiaal digitale kabel of een optisch digitale kabel wilt gebruiken, verwijzen we u naar "De combinatie
van video-/audio-ingangen wijzigen" (p.31).
Ingangaansluitingen op het toestel
AV 2 (VIDEO + AUDIO)
Video-uitgang
(composietvideo)
VIDEO
V
Videoapparaat
L
L
R
R
Audio-uitgang
(analoog stereo)
⬛
De combinatie van video-/audio-ingangen wijzigen
Als de combinatie van video-/audio-ingangsaansluitingen die op het toestel beschikbaar zijn,
niet overeenkomt met uw videoapparaat, verandert u de combinatie overeenkomstig de
uitgangen van uw apparaat. U kunt een videoapparaat aansluiten dat de volgende
video-/audio-uitgangsaansluitingen heeft.
Uitgangen op videoapparaat
Video
Digitaal optisch
HDMI
Digitaal coaxiaal
Analoog stereo
Digitaal optisch
Componentvideo
Analoog stereo
Digitaal optisch
Composietvideo
Digitaal coaxiaal
31
Nl
Ingangaansluitingen op het toestel
Audio
Video
HDMI 1-5
AV1
(COMPONENT VIDEO)
AV2
(COMTPOSITE VIDEO)
Audio
AUDIO 1 (OPTICAL)
AUDIO 2 (OPTICAL)
AV 1 (COAXIAL)
AUDIO 3 (COAXIAL)
AV 2 (AUDIO)
AUDIO 4-5
AUDIO 1 (OPTICAL)
AUDIO 2 (OPTICAL)
AV 2 (AUDIO)
AUDIO 4-5 (AUDIO)
AUDIO 1 (OPTICAL)
AUDIO 2 (OPTICAL)
AV 1 (COAXIAL)
AUDIO 3 (COAXIAL)
